Paso 6: Entrada de audio y acabado interior.
![]()
![]()

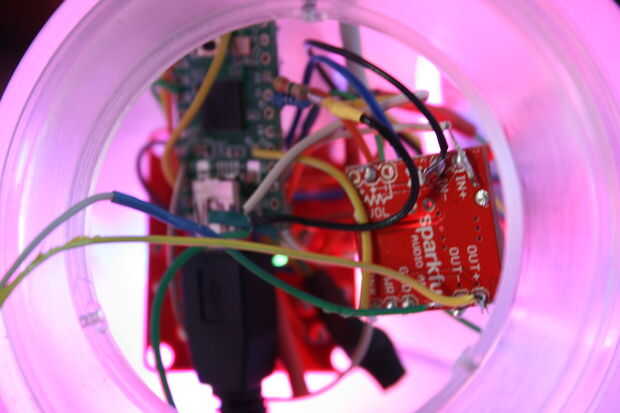

Tomar los dos cables en el exterior del cable 7 hilos que están conectados a la entrada de Audio y toman el cable de audio Mono. Si no tienes este cable, tome un cable stereo y conectar sólo negativo y uno de entrada (solía tijeras hack aparte al final del cable, y encontré sólo el tapón de metal. Yo soldado gnd y la entrada positiva a los dos cables que salen del cable). (sí, esto es algo confuso. Comentario por ayuda. Y para aclarar, no conecte el audio negativo al poder negativo.) Esto debe ser lo suficientemente largos para conectar a la toma de audio de iPhone sin estar demasiado apretado. Ahora, debe buscar dentro y encontrar pines de control de volumen del amplificador de audio. Soldar un cable a la patilla central y el teensy 1 entrada analógica. Soldar un cable desde el perno etiquetado SDN a cualquiera de los pines digitales teensy. (Yo usé 24)
Por último, soldar un alambre de teensy pin 19 restantes en el cable de cinta de 7 hilos. Conecte un resistor de 10K del pin 19 a GND.
Además, me di cuenta de que colocando un led en el borde del altavoz hecho brillar muy bien. No poner esto, pero quería escribirlo.

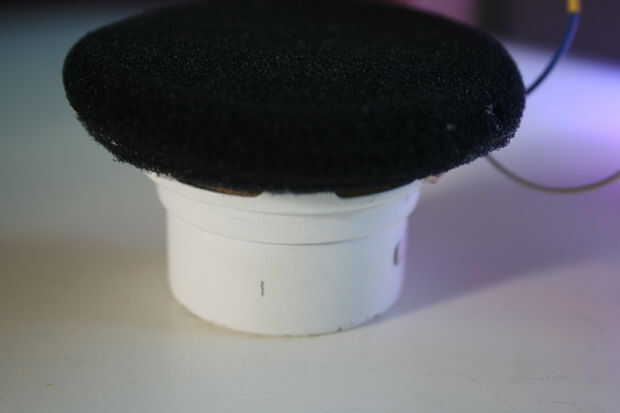

Todo lo que compruebe las conexiones dos veces con multímetro, termoencogibles todos ellos. Poner cinta aislante en la parte inferior de cada pcb. La zona es bastante estrecho y puede cortas. Empuje lentamente todo el recinto. Asegúrese de que el amplificador de Audio no está demasiado cerca de los leds o el PWM señal causará un zumbido por el altavoz cuando en. Ponga el altavoz, coloque la tapa del auricular negro sobre el altavoz. Enrosque los tres tornillos de cuando usted había desmontado. Casi listo!
