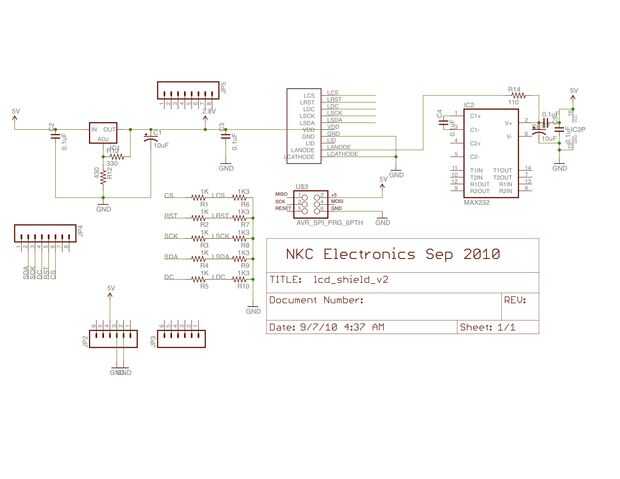

El módulo de LCD tiene un fondo hecho de 2 LEDs blancos requiere 9V aproximada con un 19mA máximo actual para trabajar. Como este nivel de voltaje no está disponible en la placa Arduino, usé un ST232 RS232 driver para obtener 8V DC de la fuente de alimentación de Arduino 5V estándar. El circuito del conductor de luz de fondo ahora se incluye en el escudo de RGB LCD principal PCB.
Contiene los siguientes componentes:
1 módulo x RGB LCD
1 protector de x RGB LCD PCB
1 x módulo LCD para PCB adaptador de soldadura
1 regulador de voltaje variable de x LM317T
condensadores electrolíticos de 10uF x 2
condensadores cerámicos de 0.1uF x 5
resistencia ohm 1 x 330
resistencia ohm 1 x 430
resistencias de 1Kohm x 5
5 x 1.3Kohm (1 K 3) resistores de
1 x 28 hombre frágil pines (tienes que cortar 2 tramos de 8 pines, 2 secciones de 6-pin)
1 x RS232 ST232 controlador IC
resistencia ohm 1 x 110
