RGB LCD Shield para Arduino 65K color KIT V2 Asamblea guía (4 / 8 paso)

Paso 4: Trabajando en la alimentación

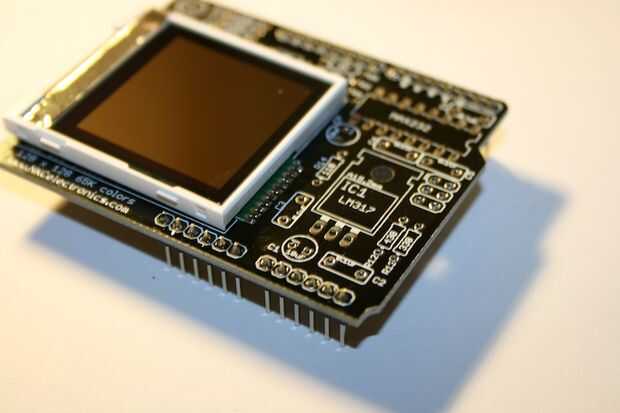

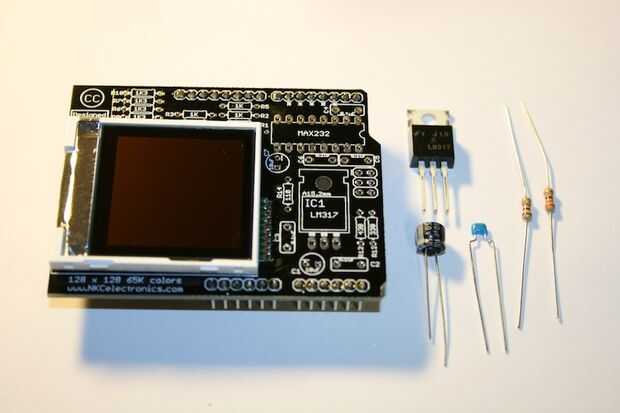

Desconecte la pantalla RGB LCD del tablero principal y vamos a continuar con la fuente de alimentación (regulador de voltaje). Esta parte del circuito, toma de 5V de Arduino y utilizando el regulador de voltaje variable LM317, genera 2.9V para suministrar el módulo LCD. Los componentes son: LM317T, condensador electrolítico de 10uF x 1 2 x 0.1uF condensador de cerámica, resistencia de ohm 1 x 430 y resistencia 1 x 330 ohm.

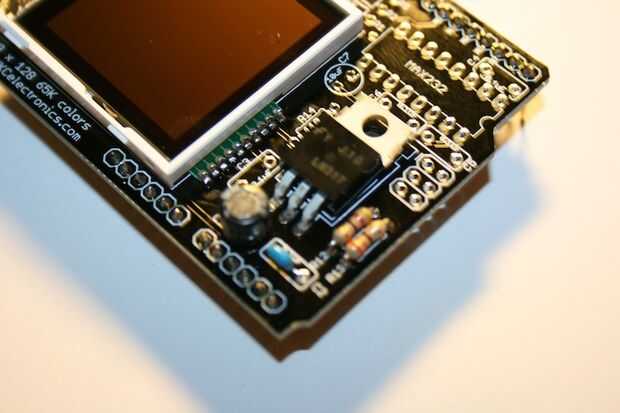

Soldar primero el regulador de voltaje LM317. A continuación, usted puede soldar los 0.1uF cerámica condensadores C2 y C3. Orientación no es importante para los condensadores de cerámica. Luego de la soldadura del condensador electrolítico de 10uF, negativo (larga) la pierna a la izquierda, positivo a la derecha. Luego necesitas suelde R12 430 ohm resistencia (que puede seguir la guía en http://www.bpesolutions.com/atechnical/ResistorQV.pdf para calcular los colores de la resistencia). 430 ohmios es de color amarillo, naranja, marrón. Entonces suelde R13 330 ohm resistencia (naranja, naranja, marrón). La sección de alimentación es completa.
