Paso 2: El controlador tablero

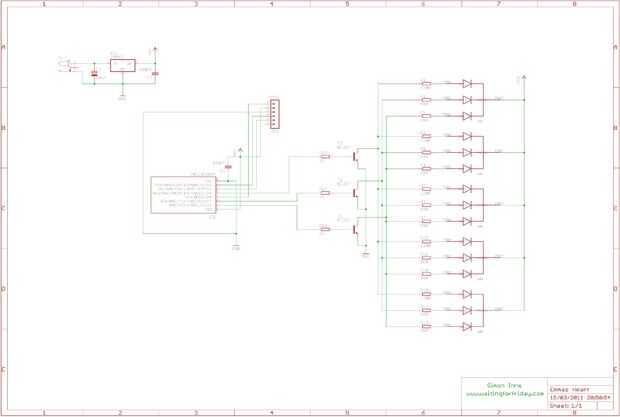

La Junta trabaja por generar las señales PWM de 3 software del PIC que controla el brillo total de los LEDs rojos, verdes y azules. Puesto que los LED requieren 30 mA por led color el circuito debe ser capaz de hundirse 90mA por color o 5x90mA = 450mA que es sobre el nominal máximo de la foto. Por lo tanto BC337 transistores de pequeña señal (que pueden manejar cada 800mA) se utilizan para hundir la venida actual de los LEDs. El PIC controla el BC337 por resistores de 1K que limitan la corriente de salida del PIC.
El hundimiento actual para cada color del LED está limitado a 30 mA por 3 transistores (uno por cada color). Ya que los LEDs RGB utiliza tienen diferentes calificaciones para el canal rojo (corriente delantera inferior) el canal rojo requiere un valor de resistencia diferente de los canales verdes y azul.
5 voltios (en 1A máx.) es suministrado por el regulador de tensión 7805. Si utiliza una fuente de alimentación de 9 voltios, no necesita un disipador de calor en el 7805 como se ejecutará sólo en alrededor de 50-60 ° C.

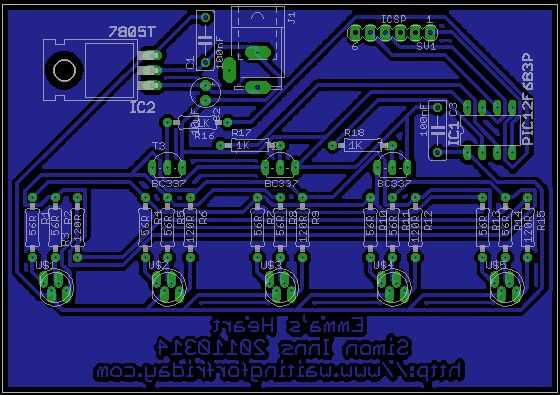

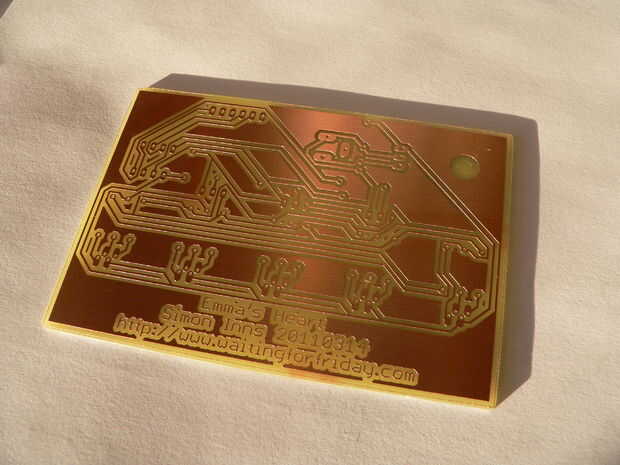

El PCB debe ser montado a partir de los componentes más pequeños (resistencias) y subiendo al más grande (2,1 mm DC Jack). Como paso final se debe insertar el PIC12F683 en su zócalo DIP-8. Si desea programar el PIC en el circuito (mediante el ICSP cabecera opcional) tendrá que conectar los pines 2 y 3 de la cabecera a Vcc y Vdd utilizando algunos bien cable calibre en orden para el programador ICSP función (no incluí esta en el PCB que se requeriría de 2 alambres de puente que degradarían la mirada limpia del diseño de un solo lado PCB). Estos cables pueden agregarse fácilmente al lado del cobre del PCB.
Los LEDs RGB que utiliza son capaces de ser conducido a 30mA y producen mucha luz. Necesita y busque la hoja de datos de tus LEDs, si es necesario, ajuste los valores de resistencia para asegurarse de que no demasiado corriente para las luces. Si está en resistencias de uso 150R duda (que es generalmente un máximo seguro para la mayoría de LEDs).
