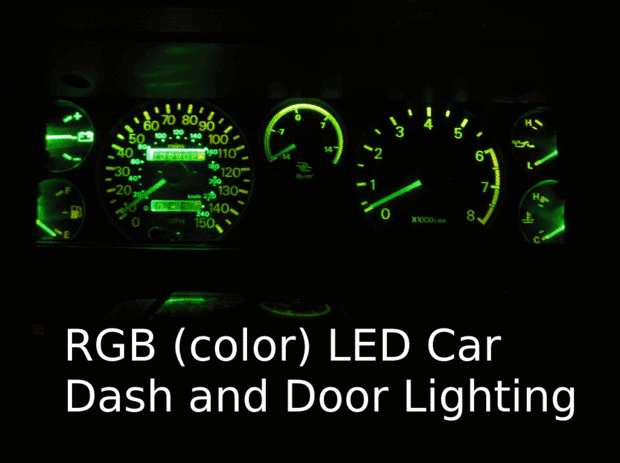

Tiras de LED RGB son una gran manera de añadir discretamente el color en lugares, por lo general vienen con forro adhesivo para que sea más fácil pegarlas en cualquier lugar. Estas tiras de LED se han vuelto bastante fácil y barato comprar y gente aún está encontrando un montón de lugares interesantes para ellos. Hay muchos tipos de tiras de LED, pero los más comunes son las tiras de metro RGB 5 que tienen un IR remoto, el controlador funciona en 12v y los LEDs son típicamente común ánodo. La franja requiere 4 cables, + 12v y 3 terrenos para el rojo, verde y azul LED. Normalmente en los coches, este es un conjunto ideal, porque los coches tienen baterías de 12 v grande y normalmente la + alambre es conmutado (para encender la luz, o un dispositivo de alimentación).
Mi coche tiene las luces de la puerta conectadas a tierra, que es lo contrario de lo que necesito. A la puerta la luz se enciende cuando se abre la puerta, tengo que cambiar el + 12v en el y el controlador de LED hace el hundimiento de tierra. Puesto que el interruptor conmuta a la masa, tengo 3 interruptores (uno para el rojo, uno verde y uno azul). Eso es simplemente no es prácticos. Hay otra manera de resolver este problema, que es invertir la polaridad, en autos su más común para utilizar un relé para hacer ese tipo de cosas, pero en electrónica nos gusta utilizar MOSFETs para hacer ese tipo de cosas, y tengo algunos que no funcionan para otro uso, pero son perfectas para esto.
Tomó mi cubierta de tablero y había enganchado a mi contador hasta los interruptores y había encontrado donde los faros origen 12v cuando enciende. Aprovechado allí, puesto que estaba cerca de mi guión. Había montado mi controlador debajo del tablero, puede cambiarse fácilmente o utilizar el control remoto para cambiar las luces. El controlador siempre recibe 12v, pero el guión sólo llega 12v cuando las luces estén encendidas y las puertas son sólo cuando cada puerta está abierta. Quería conectar la luz también, pero el cableado estaba más problemas que quería tratar.
Hay varios componentes de este documento, esta parte es el Resumen, la siguiente parte será la construcción regulador, montaje de luces en el tablero, haciendo que los cables de cableado, edificio las luces de la puerta, edificio el circuito de inversión para los interruptores de luz de puerta, instalación de los LEDs de la puerta, y tal vez un poco más de un resumen.
