RGB LED cubo 8 x 8 x 8 con creador de animación (3 / 11 paso)

Paso 3: Combinar el PCB y la capa vertical led

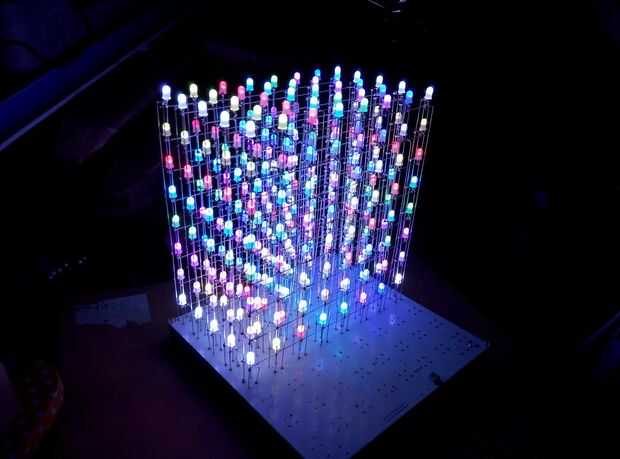

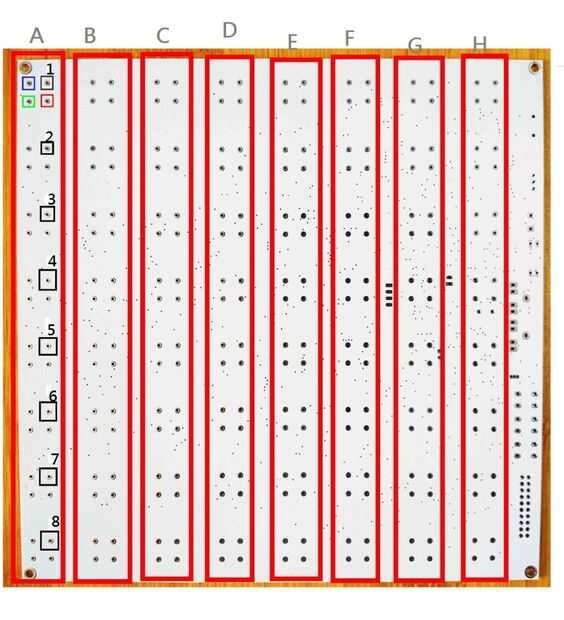

Empezar a soldar led capa vertical para PCB, estás cerca de terminar la Asamblea.

Debe probar la capa vertical led con prueba de cortocircuitos multímetro y problema se solucionará fácilmente antes de toda columna cubo soldado, multímetro más barato tiene suficiente corriente para encender el led, algunos pueden que no.

Parada para soldar en PCB si la animación no parece correcto.

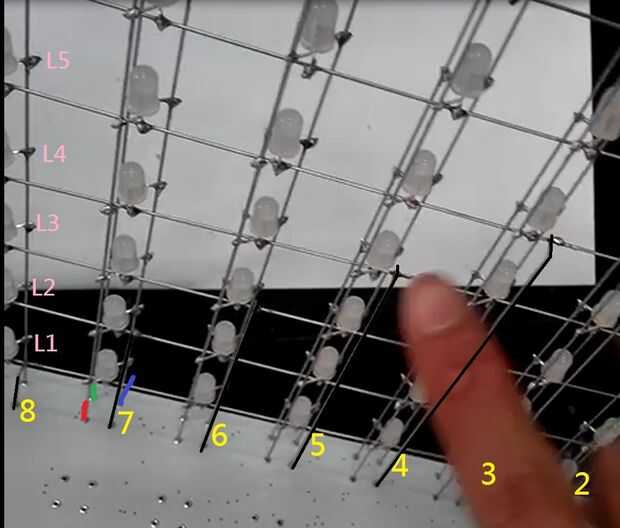

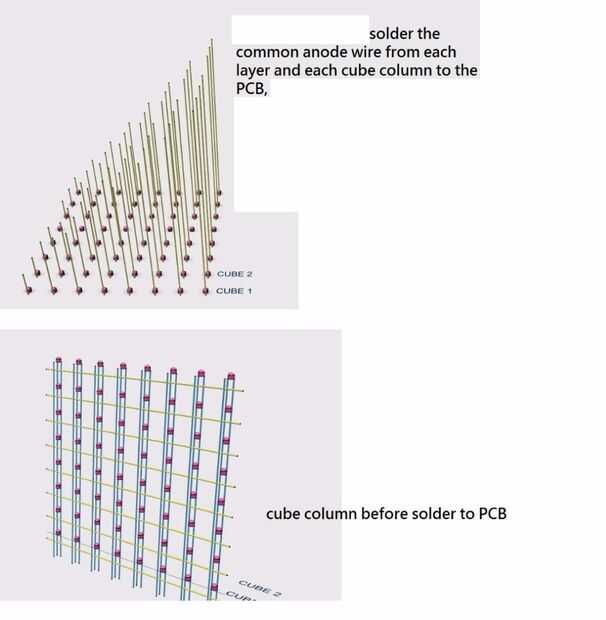

Cada horizontal ánodo de cobre cable necesario conectar un cable hasta el PCB, y se puede utilizar 2 diferentes manera de conectar todos los cables del ánodo a la PCB como la demostración de la imagen.

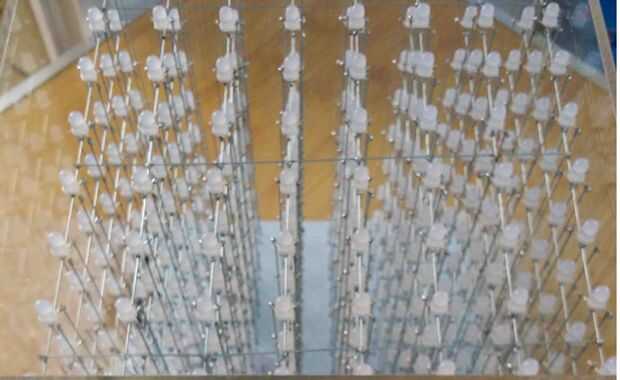

Finalmente puede de la soldadura de uno o más de alambre de cobre en la parte superior del cubo, conecte el cable de ánodo de cada capa vertical, esta alineación de espacio ayuda
