RGB LED cubo 8 x 8 x 8 con creador de animación (5 / 11 paso)

Paso 5: Carga de Firmware y aninmation subir


#############################

Para el cliente que no saben programación, sólo necesitan subir firmware que era un archivo .hex para el cubo del LED. Que significa que pueden jugar el cubo como un reproductor de mp3, subir archivos de mp3 y se pueden jugar.

Software de dibujo puede compartir el archivo a otro usuario

#############################

Cargar el archivo .hex (firmware):

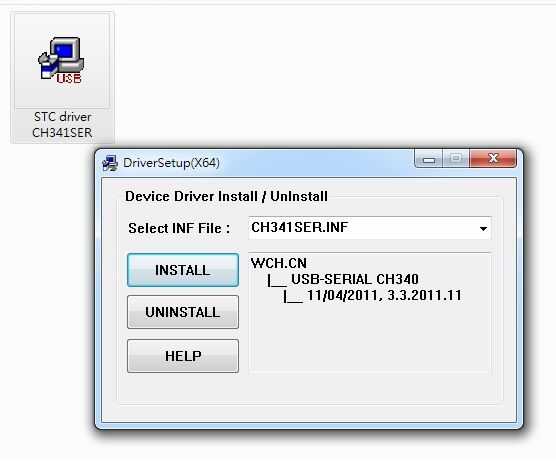

1 instalar primero el driver CH341SE para windows.

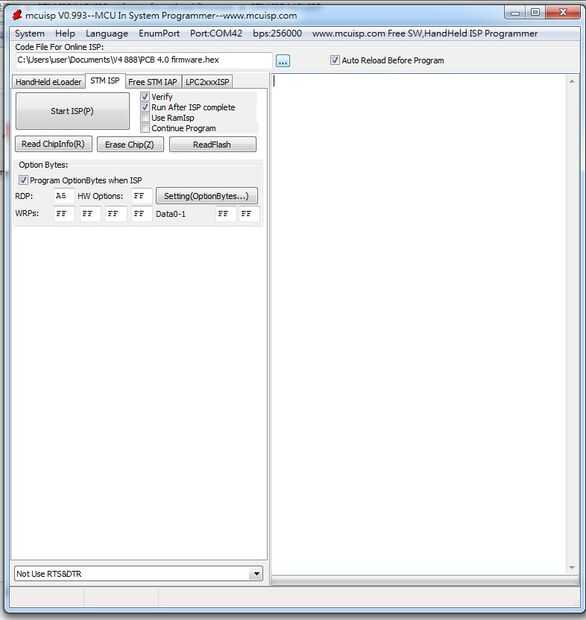

2 abrir STM ISP MCUISP software, pulsa el botón "..." para localizar el archivo .hex (archivo de firmware)

3 Conecte el programador usb funciona como dispositivo USB, conecte al USART. GND a GND a 3, 3V 3,3 v RX a TX, TX al RX.

4. Oprima "start ISP" y trabajos realizados.

#############################

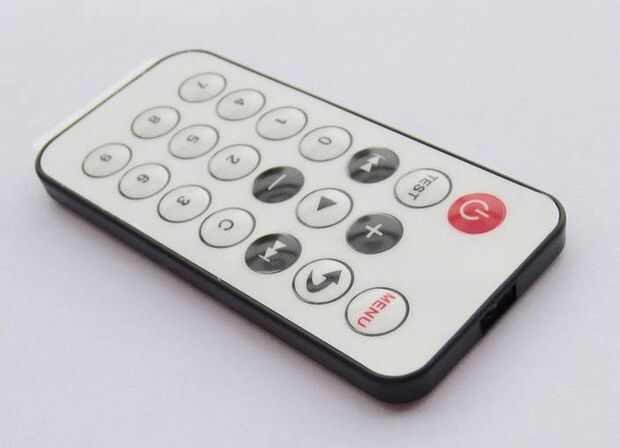

ajuste del controlador remoto

0---animación desde el software de dibujo

1---Modo de espectro música

2---Animación del firmware

3---Modo luz de noche

4-9---ajusta el color del modo de luz de noche

C---Serpiente juego

#############################
