¿RGB LED fibra óptica árbol (también conocido como proyecto Sparkle) (3 / 6 paso)

Paso 3: Diagrama esquemático del circuito / construir el circuito

Haber ido a través de las matemáticas y recoge todas las piezas necesarias es el momento de ponerlos juntos!

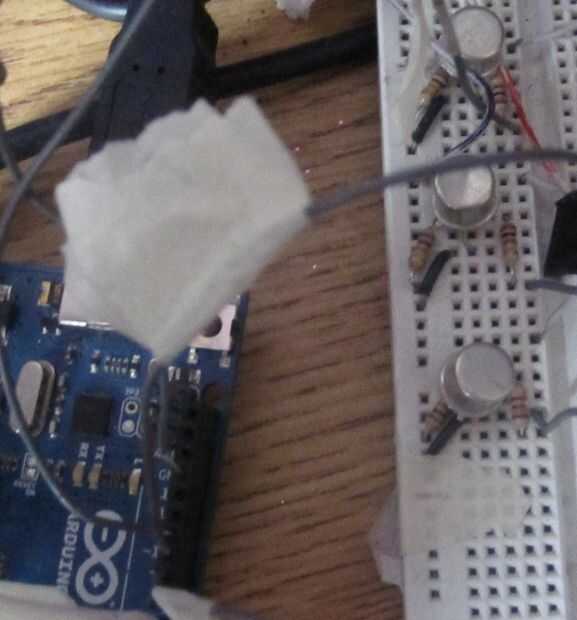

En primer lugar tomar la fuente de alimentación y cortar cualquier conexión tiene al final y aislar la potencia y los cables de tierra. Añadir el cable de tierra a uno de los carriles de la protoboard. Soldar el cable para la soldadura de las resistencias necesarias a lo LED. Entonces construir el circuito como se indica en el diagrama del circuito.

Tenga en cuenta que todos los motivos en el circuito (tierra de arduino, motivos de transistor, motivos de suministro de energía), deben conectarse de alguna manera.
