RGB LED fundido BTA3O clase proyecto (6 / 7 paso)

Paso 6: Montaje y diseño de notas

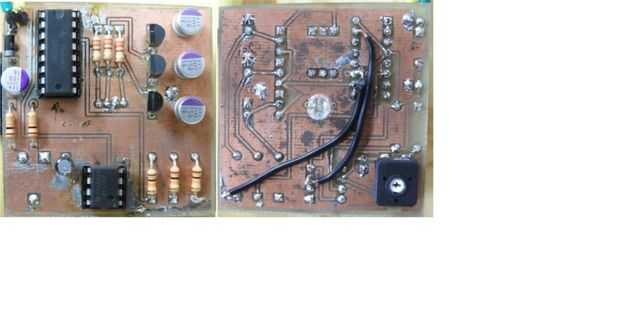

El proceso de producción ha ido bastante bien. Tuvimos que intentarlo un par de tiempo. Los temas fueron que la plancha de transferencia de papel de fotocopia simple no fue lo suficientemente fuerte, y había numerosos agujeros. Nos cambiamos a hade papel y imediately fotos mucho mejores resultados. Lo siguiente fue que la identificación del tablero no platted a través de los agujeros, así que tuvimos que crear algunas vias y puentes para conectar los llanos de la tierra en la parte superior y la parte inferior del tablero. Nosotros también "estaño unos rastros que habían adelgazado. Montaje de componentes era fácil y la Junta requiere no de problemas. Es el signo de un trabajo de buen diseño!

Una innovación tardía fue montar el LED RGB en el "fondo" de la placa de circuito. Esto nos dio mejor separación y una conexión de batería hacia delante más estrecho.
