RGB LED iluminación de la pista del tubo de cartón (4 / 6 paso)

Paso 4: Poner luces en el tubo

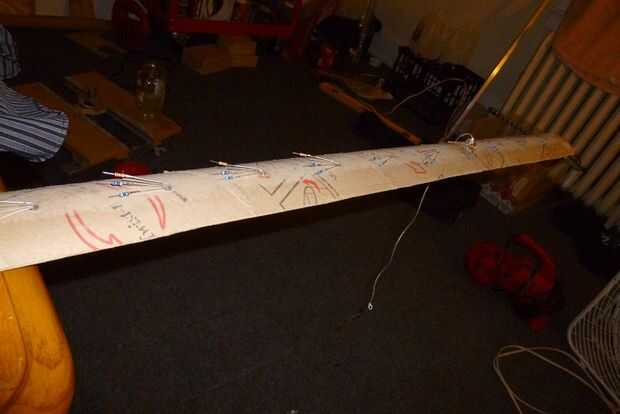

-Comenzar por hacer estallar unos LEDs en sus agujeros y disfrutar de la satisfacción de ese ajuste perfecto.  No reventarlas todas a la vez, en trabajar tres a la vez o riesgo dolorosamente apuñalar a sí mismo!

Debo dejarle sabe ahora que los LEDs están conectados en paralelo.  Como sé (y sé bien) es imposible Cable RGB Leds en serie.  Los LEDs por lo tanto deben acomodarse de manera que los colores alinean uno con el otro como se puede ver en las fotos.  Los conductores deben doblarse hasta la superficie del tubo hacia el centro.  Así que la mitad (sí ya sé que no puede dividir 25 por 2) de los LEDs son una forma doblada y la otra mitad (colocado en los huecos opuestos a la otra mitad, para les y mantener los colores en una línea abajo del tubo) doblaron la manera opuesta.

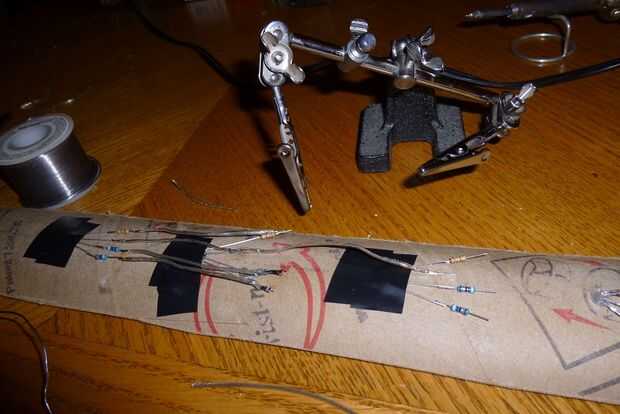

-Repito, trabajar tres a la vez!  Elegir un final para comenzar con y poner tres LEDs en sus agujeros.  Presione la parte posterior de la cubierta de LED (plástico difusa) firmemente en el agujero como los conductores de la curva para que abrace el tubo lo más cerca posible.  Desea con cinta adhesiva en ambos para hacer la soldadura más fácil y la prevención de fuga de luz (a menos que quieras a la luz su techo).  Utilizar dos trozos de cinta para cada LED.  La primera es atraviese la parte expuesta de la carcasa (sin cubrir ninguna parte de los conductores) y estira firmemente bastante para mantener el LED firmemente en su lugar.  La segunda cinta cubre toda la parte posterior del LED para evitar fugas de luz.

-No aplicar soldadura a un LED untaped.  Si lo hace entonces la longitud de su cable probablemente sea incorrecta, y grabando con los cables en su lugar será más difícil.

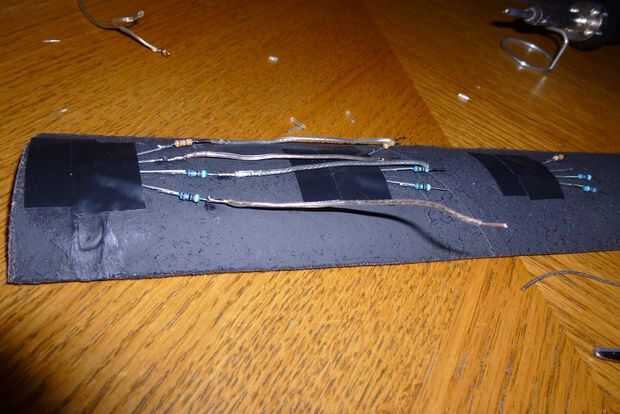

-Las imágenes deben hacer el proceso que suelda obvio.  Cada dos LED tiene su propio conjunto de cables.  Corte los cables a la longitud medida que avanza.  Cada cable será ligeramente diferente, y cortarlas todas a la vez dejará la mayoría de ellos demasiado corto o demasiado largo para utilizar.  Asegúrese de que tener en cuenta la longitud del alambre que debe ser despojado también.  Probablemente sentirá la necesidad de doblar las resistencias externas en un poco de pulcritud.  Recuerde que desea que la longitud tan exacto como sea posible, para evitar que el cable de levantamiento encima de y ser visible desde el nivel de los ojos.

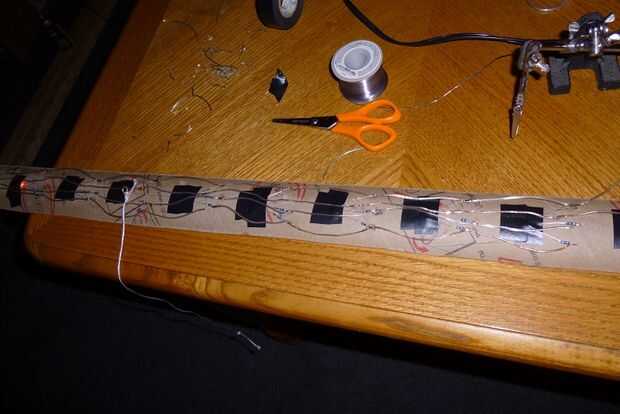

-Su forma de soldadura pacientemente hasta el centro de trabajo, no se olvide de alambre los aspectos positivos también.  Al golpear el centro, voltear el tubo alrededor y repita desde el otro extremo hasta llegar otra vez al centro.  Sus mitades en el centro de la soldadura de la misma manera y listo! 25 LEDs en paralelo.  Ahora, tomar un segundo para admirar sus vías de tren por cable y...

-Repita para las otras tres piezas de tubo

La opción de

Te sugiero altamente que usted tiene una colección de conectores de bala.  Prefiero a unos pocos cientos a la vez como son infinitamente útiles en proyectos que tendrán que ser desmontadas más adelante.  Dando a cada longitud de tubo su propio conjunto de conectores de bala le permitirá derribar sin molestar a los demás por cualquier motivo que necesites.
Si decides no utilizar conectores de bala y que los tubos más permanente, entonces puede ignorar este paso y soldar el alambre largo (a la caja de control) directamente en el tubo después de haber calculado y corte la longitud de este hilo.
De todos modos, aquí está cómo hacerlo:

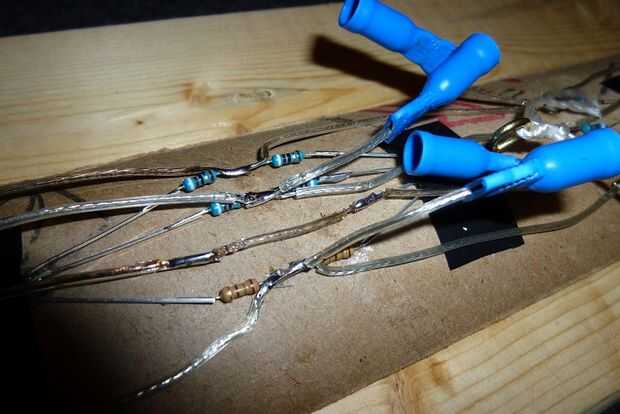

-Coloque los conectores de bala y pop las envolturas de goma de los extremos hembra (esto puede ser molesto, pero te lo dan, lo prometo).  Tomar cables cortos, aproximadamente de 2" y soldarlos a la parte metálica del conector (ibas a soldar a la derecha goma?).

-Con su cuatro (o 16 Si opta por hacerlo a la vez) hembras soldadas Deslice las vainas de goma y ellos doble cierre.  Puede utilizar pinzas para ello.

-Soldar el otro extremo de los cables de aproximadamente una pulgada a cada lado de su gancho del centro.  Rojo y verde por un lado, azul y positivo en el otro

-Repita para tus otros tramos de tubo.

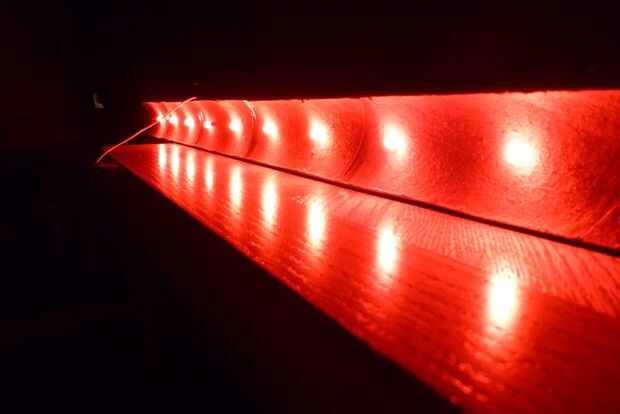

-¡ Hurra! La tubería completa.
