RGB LED iluminación de la pista del tubo de cartón (6 / 6 paso)

Paso 6: Juntándolo todo

Antes de esto podemos poner todos juntos es mejor instalar los soportes de techo.  Esto hará más fácil de medir nuestras longitudes de cable para que todo se enseñará cuando ponemos juntos.  Si le gustaría colgar las luces en el mismo patrón que he utilizado luego siga estas instrucciones.  Si no es así, estoy seguro que hay muchos patrones interesantes, que se puede crear con gran facilidad.

-Mida la longitud de la habitación que usted desea que las luces para colgar perpendicular.

-Dividir esta longitud por cuatro.

-Tome la mitad de ese nuevo número y Marque con un lápiz en su techo.  Luego se mide la longitud de su habitación (o el tramo de habitación que desea las luces centrado en.  En mi caso, la medida más larga de sala).  Una vez que conoces la longitud, dividirlo por la mitad y medir esa distancia de un extremo.  Tener su herramienta de medición se cruzan la marca de lápiz original.  Marca la longitud de la mitad de la sala.  Esto es donde se instala su primer gancho.

-Ganchos pequeños a veces pueden fijarse manualmente en una superficie.  Si no, utilice la broca más pequeña que tiene (debe) ser menor que la screwshaft del gancho para perforar un agujero piloto en el punto que marcó.  También puede usar un clavo de acabado y un martillo para hacer un agujero piloto.  Instale el gancho en el primer agujero.  Si se siente demasiado flojo saque, cubierta del eje en masilla o adhesivo apropiado y vuelva a insertar.

-Ahora quiere tomar la distancia entre dos de los ganchos en cualquier longitud del tubo (todos son asumidos equidistantes).  Con sus dos marcas anteriores guía, medida esa distancia desde el centro del gancho en cada dirección y marque tanto.  Instale los ganchos en cada punto.

-Ahora puede utilizar la longitud original de la sala dividida por 4 Mida la distancia hasta el siguiente conjunto de ganchos y utilizar la segunda longitud de la habitación para les Plaza de.   Marca tres anzuelos más es fácil, y continuar hasta que tenga sus cuatro filas de tres.

-Doce ganchos están instalados.

Intensidad de la luz

Usted tendrá que decidir cómo baja como sus luces para colgar.  Más bajo son más efectiva será la luz.  También aumentará la adherencia.  Fui con 6".
Las longitudes de tubo que se controlan juntos son separadas por un tubo de otro circuito. Tengo dos cables de 4 (RGB +) conectar todas las luces y se introduce dentro de la caja de control.  Si prefieren este método a continuación realice los siguientes pasos.

-Medir la distancia entre el gancho de centro de la primera fila de tres y el gancho de centro de la tercera fila de tres.  Luego multiplique la longitud que las luces de la caída por 2 y añadir a la distancia.  Utilice este número para medir el cable (cable de altavoz de doble par es excelente).  Cortar estas tiras hasta que tenga cuatro conductores.  Deje espacio para pelar el cable.

-Soldar el extremo de cada conductor en un conector cilindrico hembra.  Habrán Unido 8 conectores de bala. Si no utiliza conectores de bala, entonces ahora se suelda estos extremos entre el apropiado conduce en dos longitudes del tubo.  Soldadura de rojo a rojo, a + etc. a través de dos tubos.  Habrán Unido 8 conectores de bala.

-Medir la distancia del anteriormente mencionado tercer gancho, a la pared donde se colocará la caja de control.  Medida el resto de la distancia a donde será su caja de control.  Sumar los dos números a la longitud de que las luces de la caída, y tienes la distancia de su próximo conjunto de conductores.

-Soldadura de los cuatro extremos del cable a cuatro de los anteriores conectores de bala o de las luces anteriores.  Al otro extremo de estos cables Conecte el conector de cuatro pines.

-Usar calor shring como ir a lo largo de y usted tendrá un paquete aseado que va la longitud exacta que necesita.

-Repita para las otras dos luces.  Apartar los cables.

Montaje de la caja de Control

Mi controlador, un termostato fue premontado a la pared.

Aparejo para arriba

Si no sabes cómo hacer un nudo, por favor búsquelo.  De lo contrario, haga un nudo alrededor de un solo anzuelo que se une a uno de sus longitudes de tubo.  Una vez que se enseña Mida desde el nudo de la longitud que desea sus luces para colgar y marcar con un rotulador.  Un nudo en ese punto exacto y repetir este proceso para todos los ganchos.  Se tienen cadenas con colgante de un nudo y que sostiene el tubo.
Párese en una silla y sostenga el tubo de luz por su centro con una mano.  Use su otra mano en el nudo de la cadena de centro de Honda sobre el adecuado gancho en el techo.  No suelte el tubo, mientras que colocar cuidadosamente el nudo siguiente.  Usted puede dejar ir antes de colocar el tercero.  Repita esto para las otras tres luces.

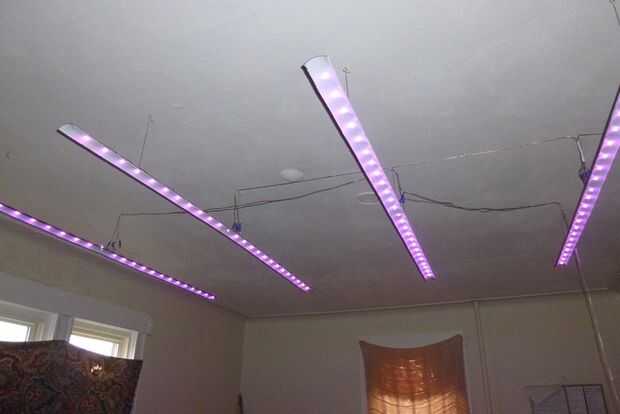

Ahora comience a colocar los conectores de bala, utilizando los ganchos de techo para suspender temporalmente los cables.  Ahora todo está en su lugar, y puede utilizar sus grapas aislantes y un martillo para instalar los cables que se enseñó en el techo.  Tenga cuidado de dejar holgura para conectores de bala.  Se puede ver en la foto que uno de mi LED es casi se desmayó.  Esto es porque el cable del techo es sosteniéndolo ligeramente fuera de su receptáculo.
El paso Final
Ahora puede, si es necesario, probar el + y - los lados de su conector DC macho.  Utilizar pinzas de cocodrilo para conectar a la fuente de alimentación y enchufe en la caja de control.  Una vez que sepa cuál es cuál, la soldadura termo retráctil junto, encima y disfrutar.
