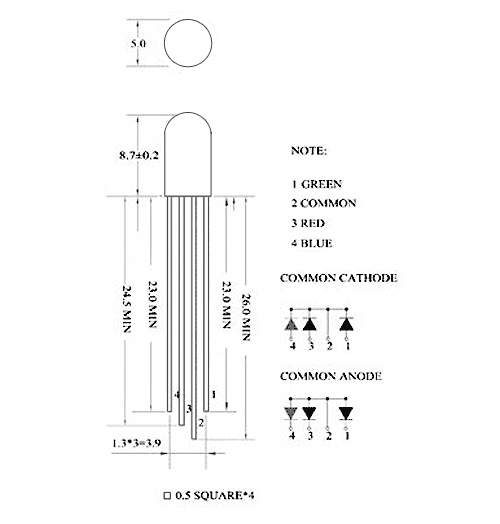

Paso 3: un poco de historia sobre los LED RGB
![]()
Para mi proyecto he utilizado LEDs de ánodo común. Así que básicamente tienes que conectar el ánodo común (el plomo más larga) a 3.3 voltios y luego para encender cada LED tienes que conectar los otros cables a tierra. Pero me encontré con un problema cuando estaba tratando de usarla con mi Arduino. El problema es que necesito los tres pernos RGB para conectar a la tierra, no 5v (que se generan a través de un pin del Arduino). Después de leer para arriba en ánodo común LEDs RGB me di cuenta de que tienes que usar una técnica llamada hundimiento actual. Ahora para ser sincero no tengo ni idea como funciona esto pero básicamente conectarse todos los pines del Arduino con resistencias. Para encender el LED tienes que configurar los pines de Arduino a bajo. Para desactivarlo se establece el pin en alto. sí, es una locura!
Accidentalmente cometió el error de ánodo común a GND de la placa de la soldadura. Así que la mayoría de los cuadros les mostrará soldadas a la GND de la placa. En su lugar debe soldarse a la Vcc en el tablero.
