Paso 2: Diseño de circuitos
Si nos fijamos en las especificaciones sobre el ATTiny 2313 descubrimos que cada puerto sólo puede manejar 40 miliamperios, no mucha corriente.
Requisitos de voltaje son 2.7-5.5 voltios.
http://www.Atmel.com/DYN/Resources/prod_documents/doc2543.pdf
Si hacemos una pequeña excavación en USB de nuestro ordenador el puerto (1.x y 2.0), ahora sabemos, las limitaciones voltgage 4,75 voltios - 5,25 voltios
y de corriente debe ser limitada a 500 miliamperios.
http://en.wikipedia.org/wiki/USB#Powered_USB
Hay dos tipos diferentes de LED RGB, ánodo común o cátodo común. Compré el común ánodo RGB LED.
el ánodo es (+) positivo, cátodo es (-) negativo
Aquí le damos las especificaciones.
http://cat.emscdn.com/components/semi/LED/datasheets/10mm_rgb_diff.pdf
Las cosas están empezando a caer en su lugar. Sabemos que el microcontrolador y los puertos USB tienen que operar alrededor de 5 voltios.
El microcontrolador puede extraerse un máximo de 200 miliamperios y cada puerto puede extraerse un máximo de 40 miliamperios, por lo que el puerto USB puede suministrar el voltaje y la corriente que necesitamos.
Así que ahora lo único que tenemos que averiguar es el requisitos del LED RBG.
Revisa el enlace y la imagen incluyen:

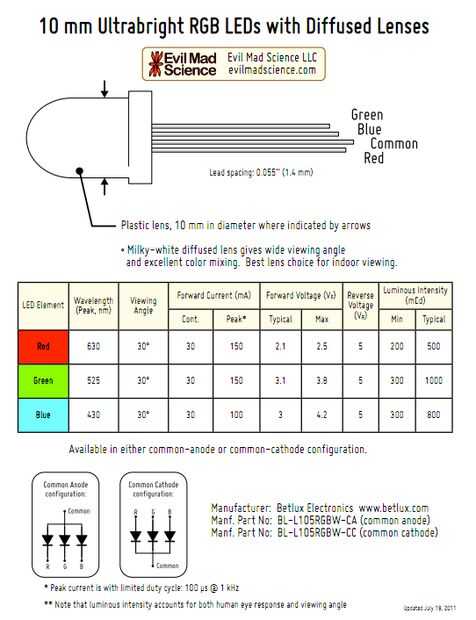

Veamos las especificaciones de los LED RGB.
Observe la tensión actual y actual para cada color.
Estamos de enhorabuena el continuo avance actual es de 30 miliamperios. como nos quedamos por debajo del rango de 40 miliamperios para cada puerto del microcontrolador estamos de acuerdo.
Aquí es la delicada parte, observe que la tensión de paso para cada color es diferente.
Entonces, cómo podemos equilibrar este diferente en requisitos de voltaje para cada color.
No no voy a hacer cualquier matemáticas.
Vamos a utilizar una de las fórmulas más usadas que usted debe aprender en la electrónica. Ley de ohms.
Estudias por tu cuenta, nos vamos a engañar y utilizar internet.
Escriba en la siguiente dirección en tu navegador:
http://LED.linear1.org/1LED.Wiz
No encanta la web. Aquí está una calculadora corriente de LED
Escriba en el voltaje de la fuente de 5 voltios
Escriba en la tensión para el LED rojo, 2,1 voltios
Escriba en nuestro avance actual de 30 miliamperios
Ahora viene la parte difícil. Presione el botón encontrar R.
Anote este valor, 100 ohmios para el LED rojo
Hacer lo mismo el LED verde.
5 voltios, 3,1 y 30 miliamperios.
Presione el botón encontrar R
69 ohmios,
No necesitamos hacerlo otra vez para el LED azul como 3.0 y 3.1 están demasiado cerca entre sí.
Wow, ahora terminamos con nuestro diseño. Cada parte del circuito ya ha sido analizado y hemos comprobado
que los componentes del circuito son seguros para trabajar con los demás.
Permite ahora poner el circuito y construir la placa de circuito.
