RGB LED luz nocturna controlada por Arduino (1 / 5 paso)

Paso 1: El Hardware

No quiero usar un Duemillenove o Uno debido al tamaño más grande de PCB así que fui con el fantástico compatible Adruino BRD de dispositivo moderno. Me encantan las cajas de fundición mueren de Bud Industries. Fui con uno de los más pequeños - pieza Nº CN-5701. Sólo lo suficientemente grande con calzador un BRD con un poco de espacio de sobra para los otros componentes.
Tuve una verruga de la pared, enchufe y cátodo común RGB LED en mi cubo de piezas para que el componente sólo adicional necesario es un codificador rotatorio.

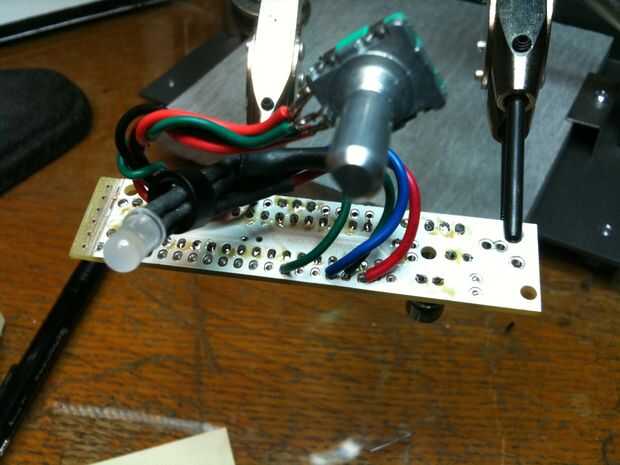

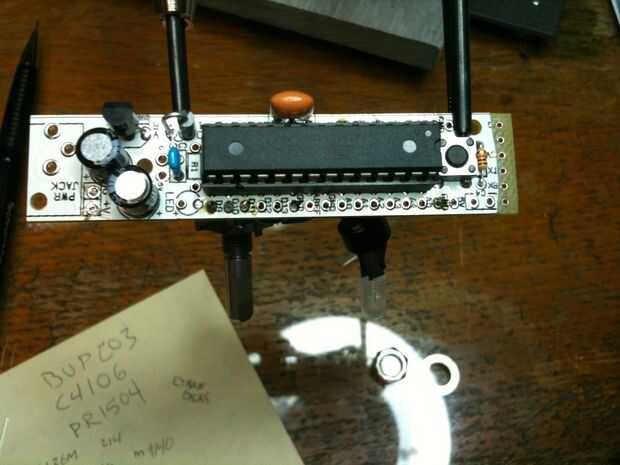

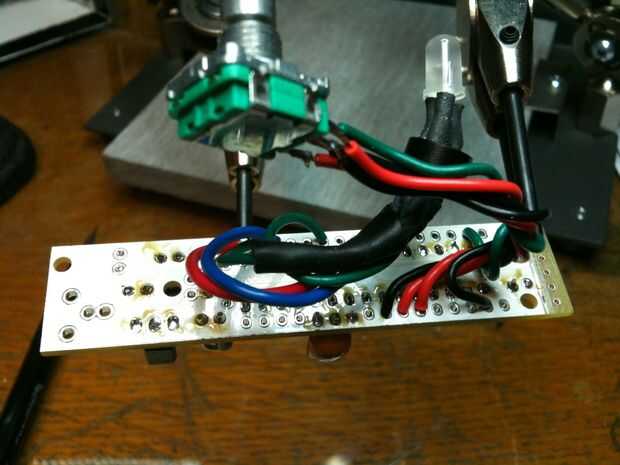

Después de ensamblar la BRD (las instrucciones son fáciles de seguir) solo hay 3 partes para conectar.

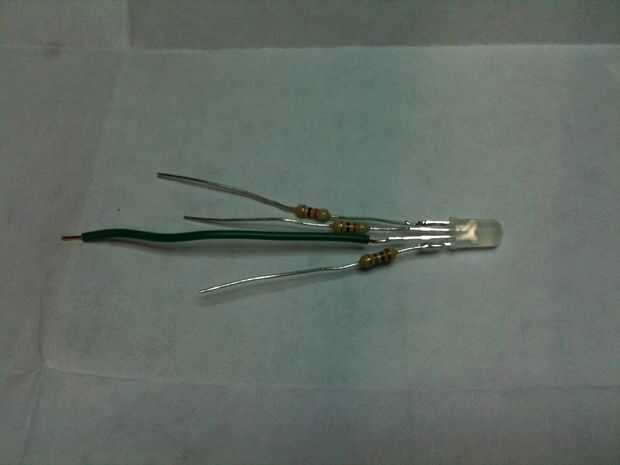

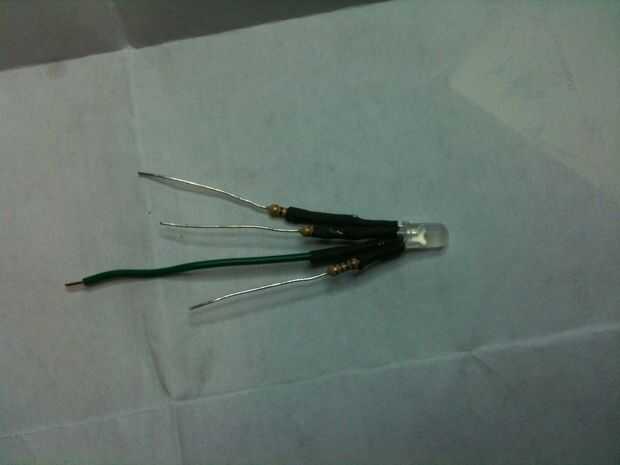

En primer lugar - el LED. Soldar la resistencia apropiada para una fuente de 5V a la los ánodos RGB. Revise la hoja de datos para tu LED RGB. Si usted no quiere hacer la matemática hay decenas de calculadoras en línea que le dirá qué resistencia tamaño y potencia para una tensión dada, gota y corriente. Después recorte los cables lo más cortos posible y soldar hasta tubo termocontraíble sobre cada resistencia y el plomo. Me tuvo suerte y encontró unos cables rojo, verde y azul en mi cubo de chatarra. 2" de cada uno es un montón.

Finalmente, la energía. y con el enchufe que tuvo que esperar para el montaje final.
