RGB LED matriz texto Scroller (4 / 7 paso)

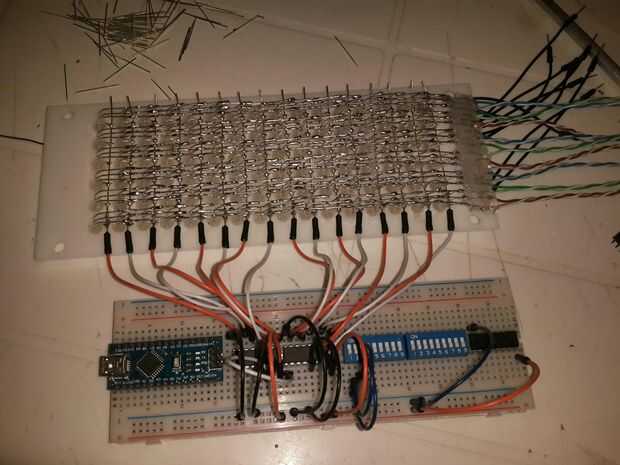

Paso 4: Preparación y montaje del circuito

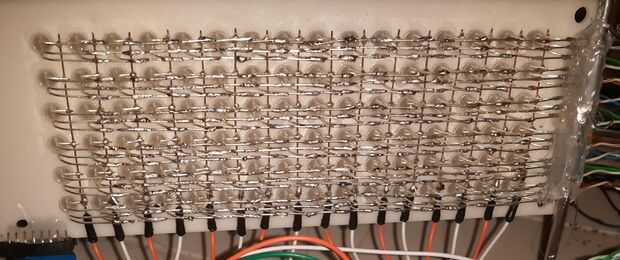

Después de soldar polos positivo vertical del LED (más largo), cada color de la soldadura (otros polos) horizontalmente, para conectar luego al contador de década.

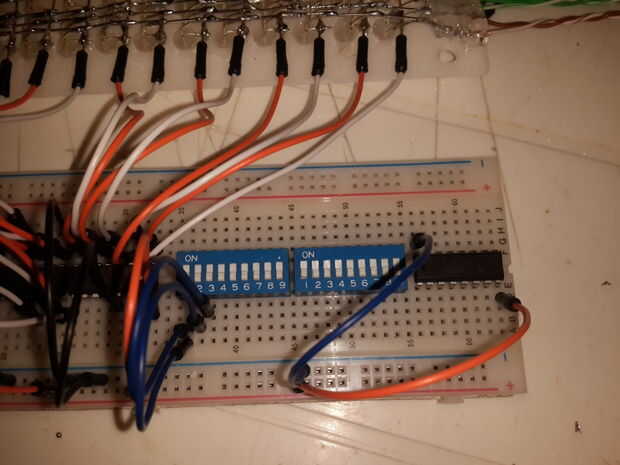

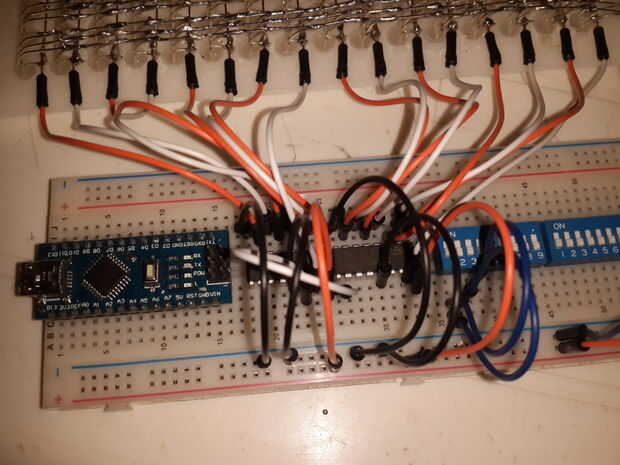

Utilicé los cables del puente para conectar columnas para el registro de cambio y cables CAT 5 de conexión filas al contador de década.

Ahora, cada salida del contador de década se utiliza 3 veces. usando la teoría de bifurcación (1 entrada, salida. muchos en mi caso, 1 entrada, 3 salidas).

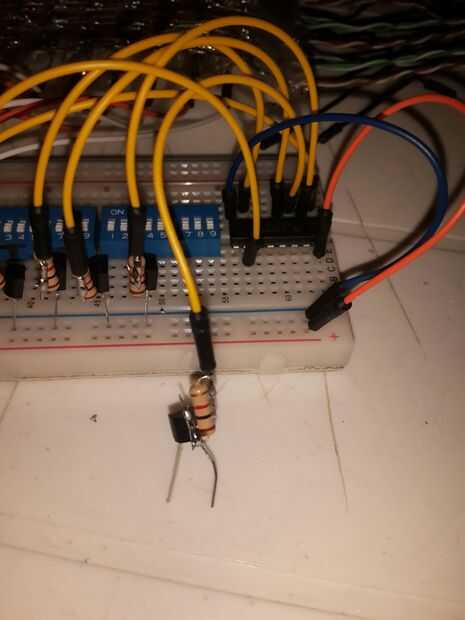

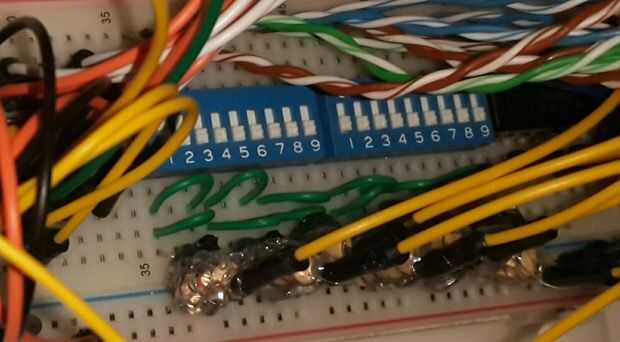

cada salida del contador de década está conectado a 3 puertos del interruptor, y mediante hilos puente, conectado por ejemplo, el pin 1 al pin 2 y pin 3 del interruptor DIP. Interruptor manual cambiará de color de cada fila.
