Paso 10: RGB LED de montaje y soldadura
Nota: No siga este paso hasta que hayas leído todo. He hecho un error en este paso por olvidar a todas mis resistencias limitadoras actuales de la soldadura pero todavía voy a explicar lo que he hecho.

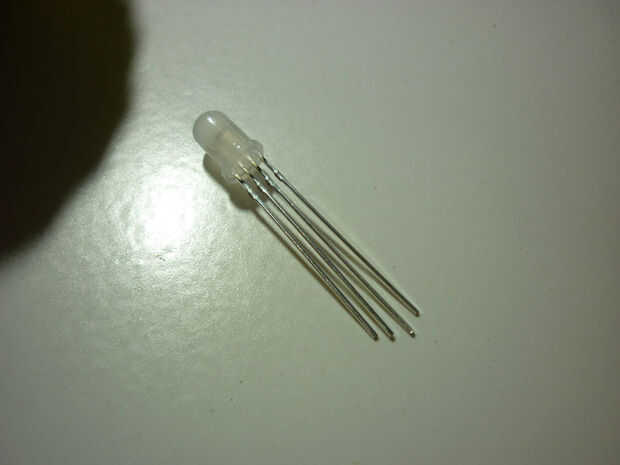

Después de limpiar todo el polvo de la bola después de la perforación conseguir su 14 LEDs RGB y prueba de ellos. Asegúrese de que los tres LEDs en las obras del paquete antes de soldarlos.

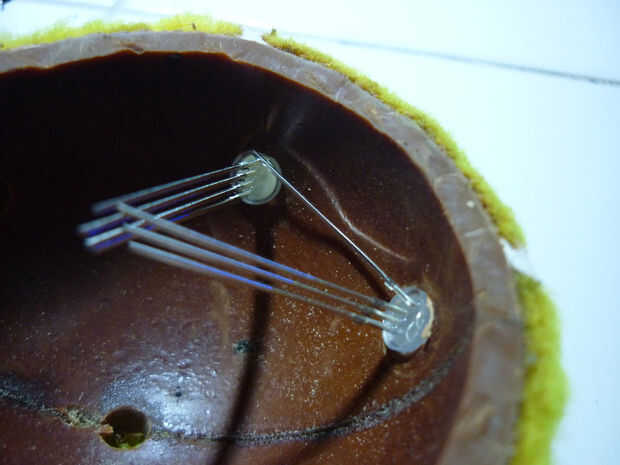

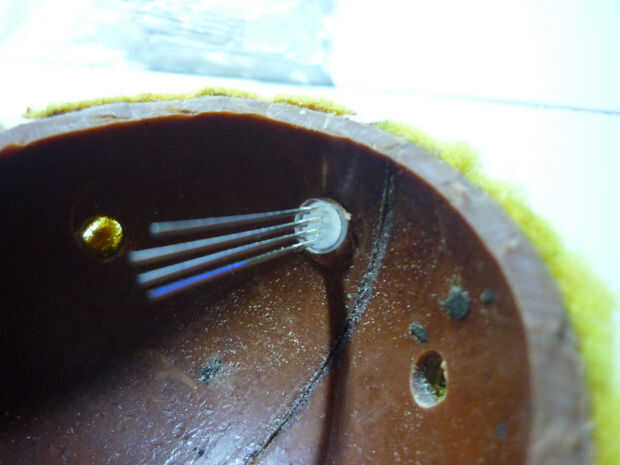

Tome un LED RGB y enchufe en uno de los agujeros que ha perforado previamente. Tome nota de las conexiones del primer LED como vas a poner el resto de los LEDs en una orientación para que coincida con las conexiones. Esto es para reducir la confusión al soldar.
ESTO ES DONDE EMPIEZO A HACERLAS MAL. EPIC FAIL. Teehee ahahahahha.

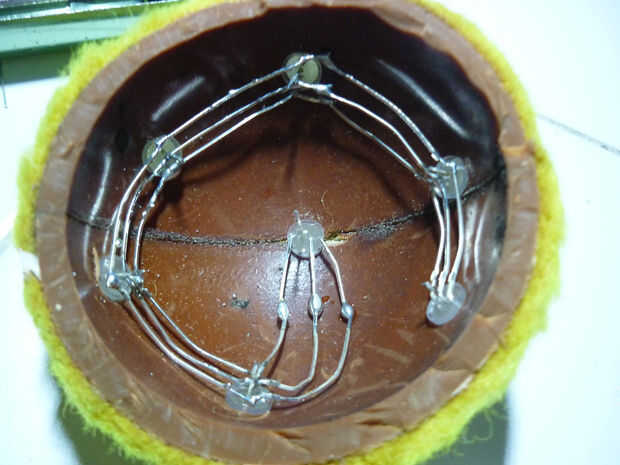

Puse el segundo LED en la toma de nota de las conexiones y luego doblar las patas del primer LED en los pines correspondientes en el segundo LED excepto en el pin del ánodo. Esto se repite para el resto de los LEDs de ambas capas.
Después de todos los LEDs se sueldan juntos tengo algunos cables de cinta (longitud: 8 cm. 2 por la mitad de una pelota. Uno con cables de 7 y otro con 3 cables) y soldamos un extremo a los pins de jefe varón y el otro extremo a los pines del ánodo del LED en la bola y a las líneas RGB de la bola.

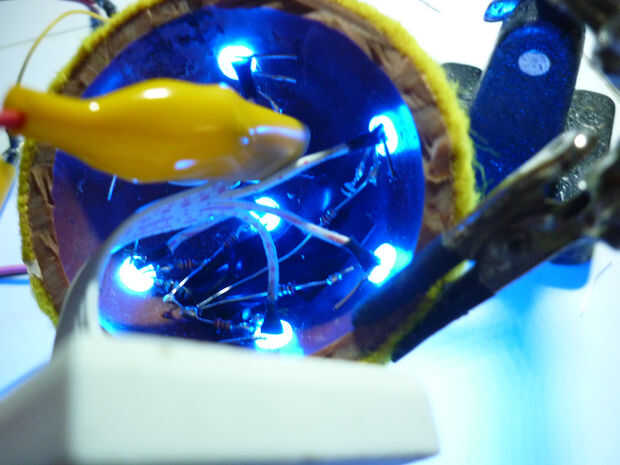

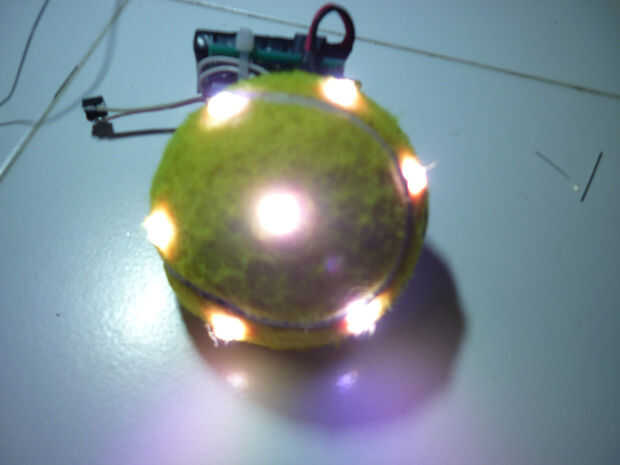

Después de soldar todo sin las resistencias limitadoras actuales le enchufamos en el tablero de perf para probarlo. Y el resultado fue espectacular. No queman los LEDs pero fue muy brillante y drena la batería demasiado rápido. Por este tiempo ya he se dio cuenta de mi error y trató de añadir resistencias en la línea de salida antes de que se la lío todo de LEDs. Que hizo un trabajo aceptable, reduciendo el consumo de energía, pero algunos de los LED no son tan brillantes que el resto porque la distribución actual no era equilibrada debido a no tener resistencias a cada LED.
Ahora trato de corregir mis errores... TRATE, es decir. Pero de alguna manera

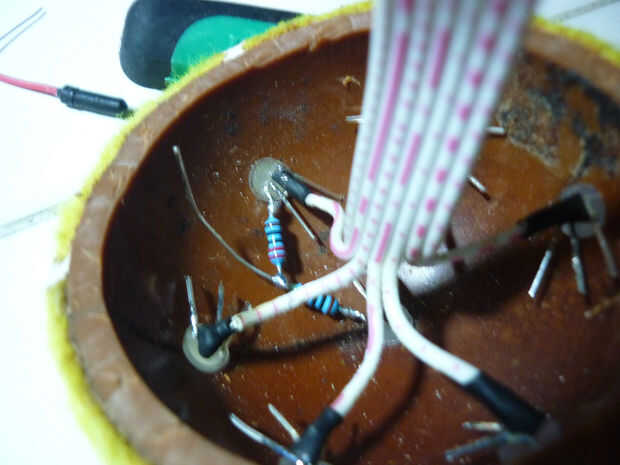

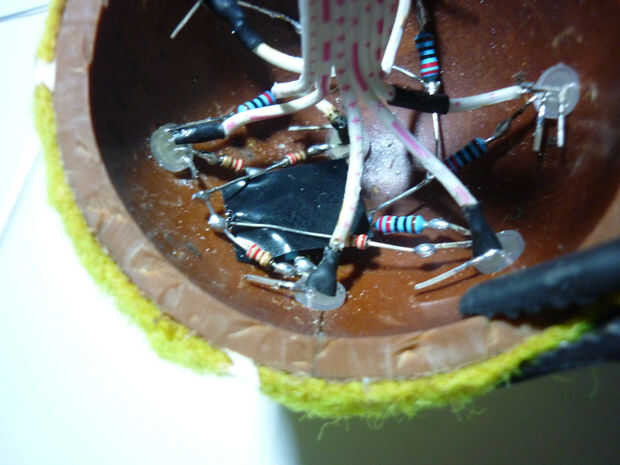

Tomé un montón de resistencias de 220 ohmios hacia fuera (3 x 14 = 42 de ellos) y comenzó a cortar mis pins y desoldar el lío. Termino con el mismo LED pero con pernos más cortos.
Verás que aquí utilicé dos tipos diferentes de resistencias. Lo hice porque no tuve suficiente de las resistencias de pequeño así que llevó a los más grandes (de la misma resistencia) y utiliza para el resto.

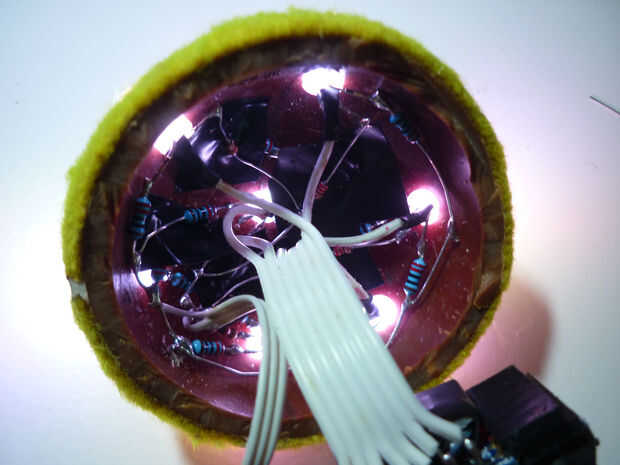

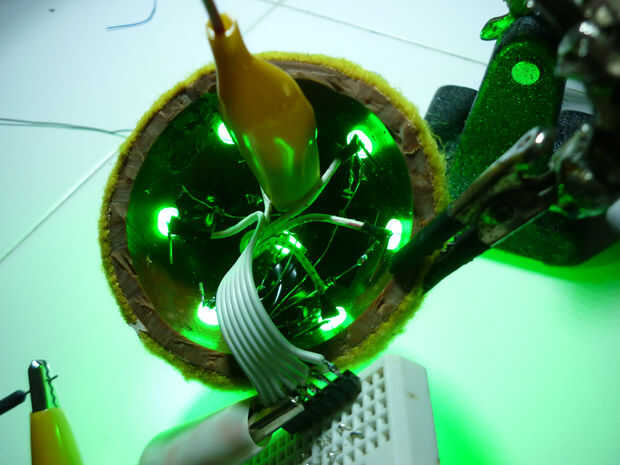

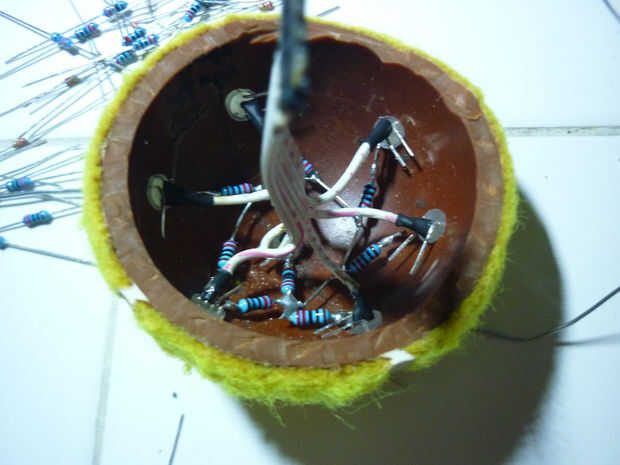

Empecé soldando resistencias a los pines azul. Lo que hice fue que soldar un extremo de las resistencias a los pines de los LEDs y el otro lado de las resistencias entre sí. Después de soldar las resistencias de la parte azul grabó partes de la bola y las resistencias para aislar las conexiones de las resistencias soldadas al ser para la parte verde. Continué el proceso haciendo lo mismo para las partes verdes y rojas. También es bueno poner a prueba los tres colores de los LEDs RGB antes de continuar para asegurarse de que no hay ningún cortocircuito.
Al soldar los cables de cinta se recomienda para marcar el primer pin del cable de cinta y también asegurarse de que se sueldan en un orden determinado para que sea más fácil de declarar los pines del LED en el programa.
Tratar de hacer las resistencias como cerca de la superficie interior de la bola como sea posible para que todo se ajuste bien dentro de la bola más adelante. También necesita conservar una parte del lado de uno de los medio libres de cualquier cosa que se cortará para hacer todo recargable y reprogramable.
