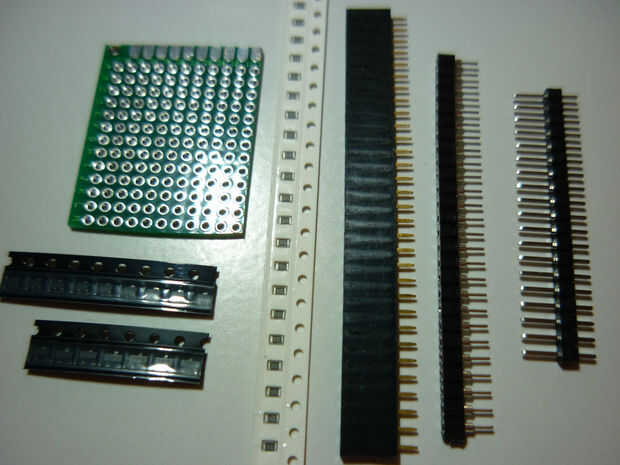

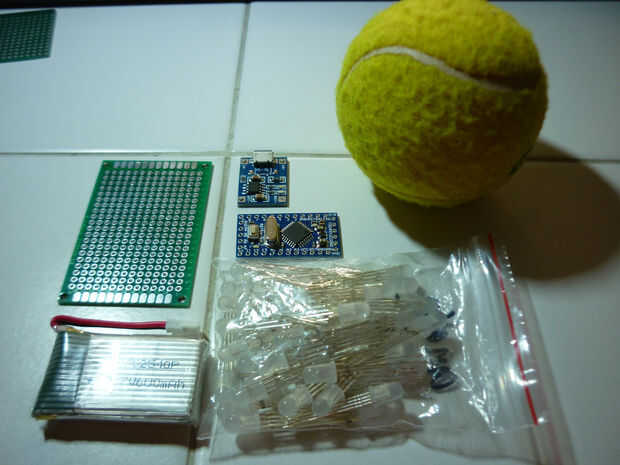

Paso 1: Piezas necesarias
Para este proyecto necesitarás:
Una pelota de tenis
Un Arduino Mini Pro (utiliza un clon de ebay)
14 LEDs RGB (yo usé los de la configuración de ánodo común mas en trabajos de cátodo común también)
Tablero perforado (yo usé un tablero doble cara para facilitar el montaje de componentes pero solo tableros cara también)
Ion de litio polímero batería (usé una batería de 600 mAh que se adapta en la pelota de tenis con no mucho espacio de sobra. Go o una batería más pequeña si no quiere el riesgo de no ser capaz de encajar la batería... Mis medidas de batería son 75 x 25 x 4 mm)
Cargador de batería de iones de litio (depende de la batería) usa los cargadores USB de TP4056 de ebay pero se puede ir para cualquier cosa que carga su batería con seguridad.
Bajo voltaje Detector IC (yo usé el RT9818 de Richtek a 3.0v)
Pernos de cabecera (yo usé unas pinzas Rúbrica femenina para la programación y algunas cabeceras de pin de vuelta para conectar el mini pro a la Junta de perf. También utilicé algunos pines header macho y hembra para conectar los LEDs en las mitades de la pelota de tenis a la Junta de perf)
Interruptor táctil / pulsador (para el Mini Pro de sueño y ponerlo a dormir)
LEDs (para indicación de estado, yo usé rojo para indicador, azul para carga completa, verde para la indicación de uso general y amarillo para la indicación de batería baja de carga)
Transistores NPN y PNP o MOSFETS de canal N y canal P MOSFET. (He utilizado en este proyecto y no hubo diferencias visibles en los LEDs. Para un total de 14 LEDs RGB en configuración ánodo común necesita 6 transistores NPN / N-channel MOSFET y transistores PNP 7 / MOSFET de canal P)
Resistencias. Utilizar resistencias de 150 ohm para conectar los pins de I/O a las puertas de los MOSFETS y 220 ohm para conectar el pin de I/O con el LED verde. (Necesita x13 150 ohm y x1 220 ohmios)
Cables (utiliza cables de cinta que yo he rescatado de viejos aparatos electrónicos y warpping alambre cableado cosas en el tablero de perf.)
