Paso 2: Cómo funciona.

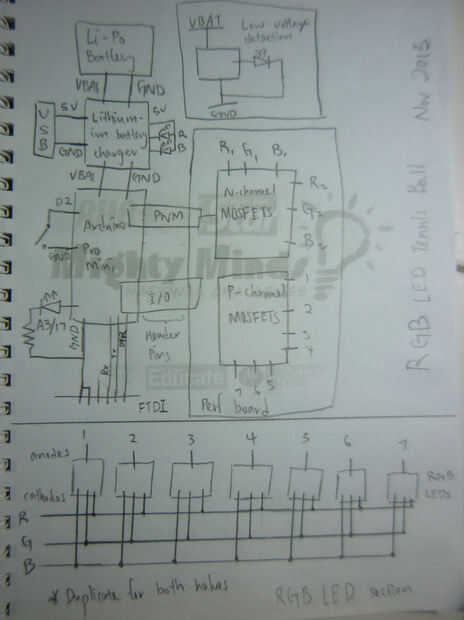

Los trabajos de pelota de tenis de LED RGB utilizando el Mini Pro para conducir los MOSFETs que a su vez impulsa 14 LEDs RGB colocan dentro de la bola. Utiliza 6 MOSFETs de canal N para conducir las dos líneas de rojo, verde y Bblue y MOSFETs canal P 7 a los ánodos de los LEDs RGB.
Los LEDs RGB son cableados en mitades, cada mitad de la bola tiene 7 LEDs RGB y es conducido por tres señales PWM para las líneas roja, verde y azul. Los pernos 7 ánodo de los LEDs RGB se alimenta por separado por los MOSFETs canal P 7. Estos 7 MOSFETs también potencia el pins del ánodo para la otra mitad de la bola.
La bola también tiene cuatro LEDs indicadores:
Rojo (indica que está cargando la batería)
Azul (indica que la carga está completa)
Verde (indicador LED conectado a la Mini Pro y se puede programar para otros fines)
Amarillo (indica que la batería es baja cuando VBat < 3.0v)
Un botón de presión también fue conectado al pin 2 y actualmente se utiliza para cambiar la bola apagado (ir a dormir) y como interrumpir a despertar el Mini Pro de sueño.
