RGB LED pelota (3 / 14 paso)

Paso 3: Prepara tu placa de Arduino

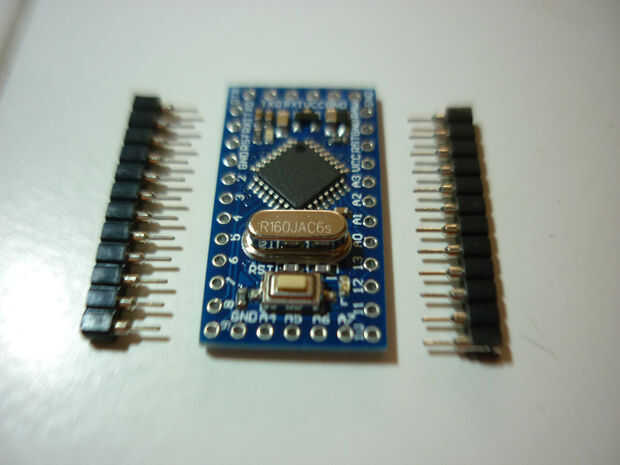

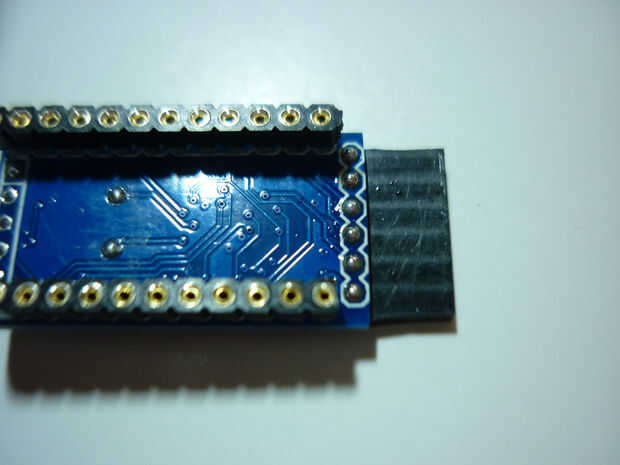

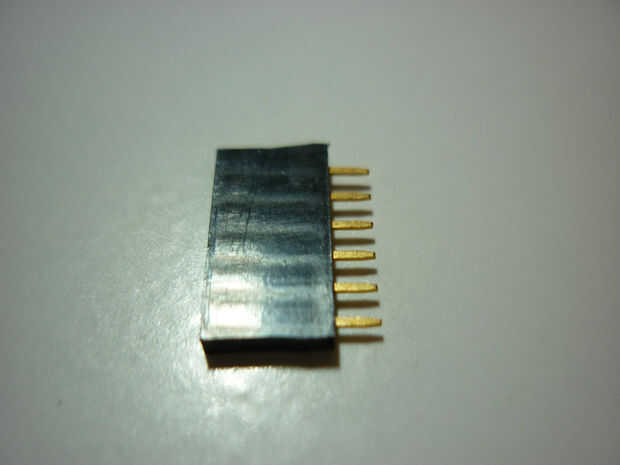

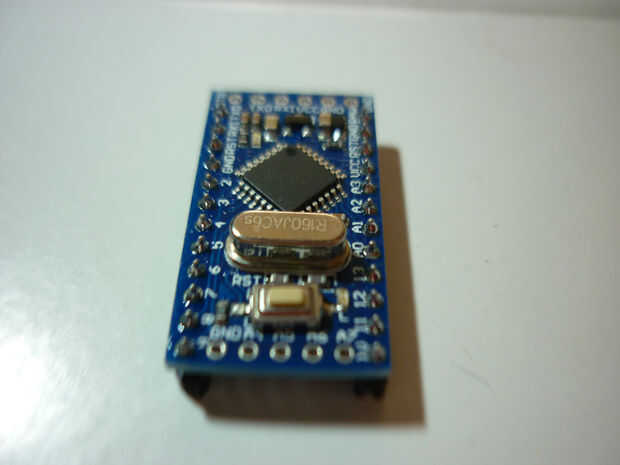

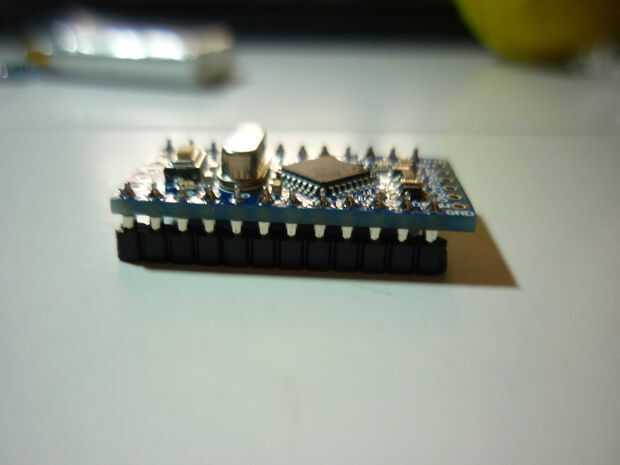

Para el Mini Pro, necesita soldar las cabeceras de pin de vuelta a él para que puede ser conectado en la placa perf más adelante. Usé vuelta pin headers porque es más corto para todo en la pelota de tenis más adelante. También preparar un encabezado hembra de 6 pines y soldadura al encabezado FTDI de la Mini Pro. Quite el pasador para el pin VCC en la cabecera tirando de él hacia fuera antes de soldar o snipping después de soldar.

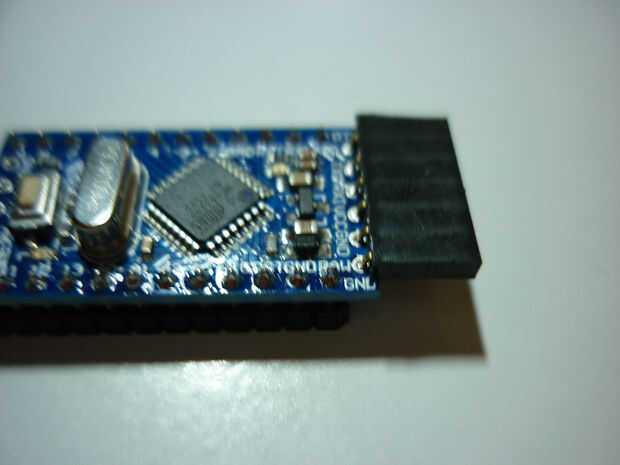

Paso extra que hice que es opcional: yo soldado otro jefe femenino del pin 6 al Mini Pro. Superglued la cabecera de la parte inferior del conector FTDI y conectarse a sus pernos para fines ICSP.
