Paso 7: Para soldar las resistencias y MOSFETs a la tarjeta de perf

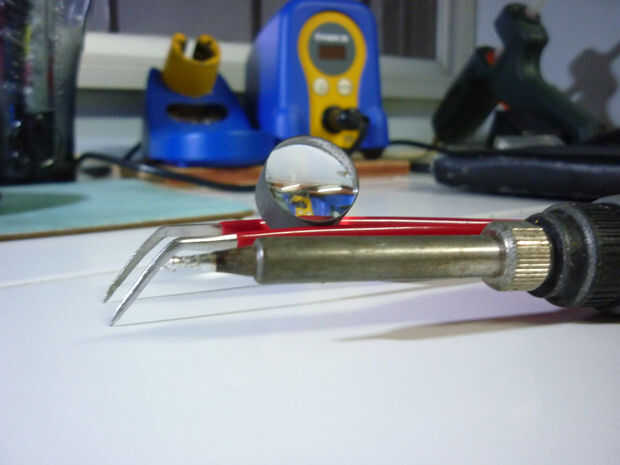

Prepárate tu soldadura iron(or station), pinzas y la lupa, porque es hora de que alguna soldadura fina.

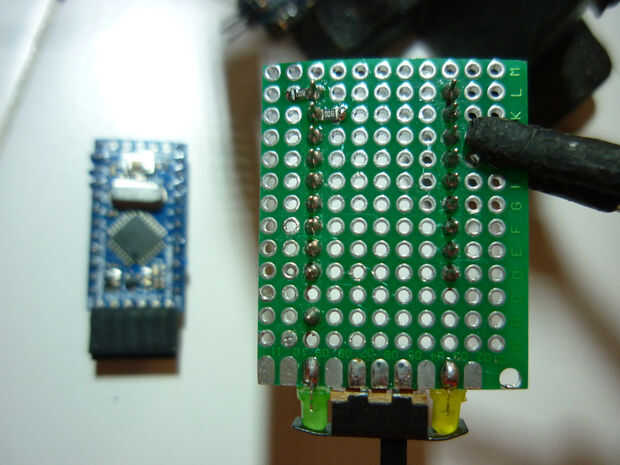

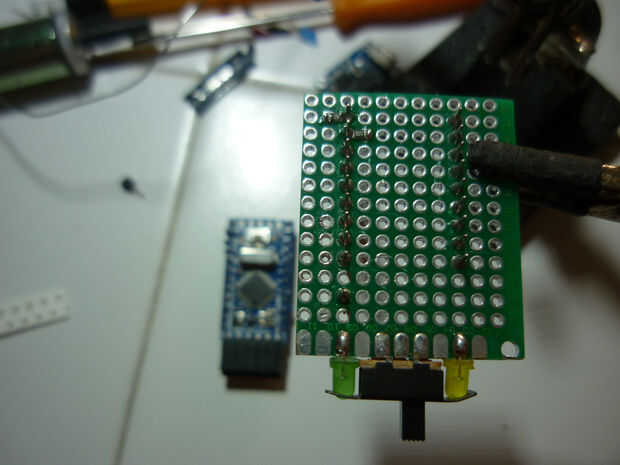

Empezar poniendo la Junta perf en un ayudar a titular de mano/pcb. Tomar el Mini Pro y orientar a la misma orientación que el Consejo de perf y colocarlo debajo de la Junta de perf. Se usará para comprobar que los pernos para soldar resistencias a.
Tomar sus resistencias SMD y con un par de pinzas un resistor y soldar todos los pines PWM 6 del Mini Pro y cualquier 7 pines de I/O. los 6 pines PWM van a conducir las líneas rojizas, verdes y azules en el RGB LED mientras que los 7 pines de I/O conducirá pin del ánodo de cada LED.

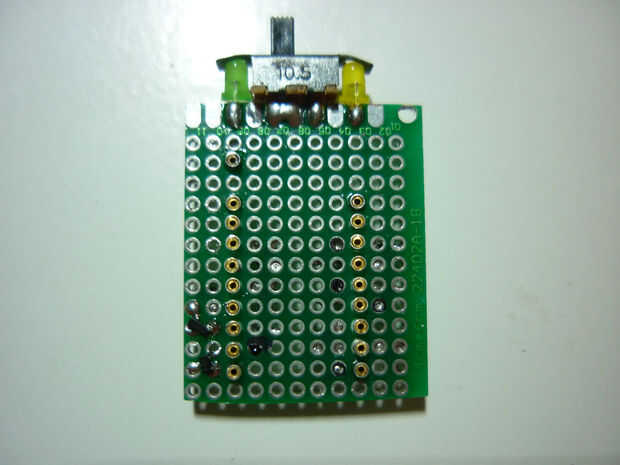

Usted puede ver una diapositiva encender el perfboard ahora. Sólo ignorarlo como va a ser removida para hacer el circuito más simple.
Al soldar las resistencias, asegúrese de que hay suficiente espacio para la soldadura de los MOSFETS ya que son los dispositivos SMD (SOT 23) y necesitan alrededor de 3 cojines pena de espacio para cada uno de ellos. Recuerde que las conexiones de los MOSFETs para ayudar a organizar las resistencias. También, puesto que la Junta perf es doble cara usted puede poner los MOSFETs o resistencias en el otro lado de la Junta. Recuerde que las pastillas están conectadas a través de ambas capas del tablero.
Nota: Trate de soldadura tanto de las resistencias y MOSFETs en la parte interior de la Junta de perf dejando como espacio muy despoblada en el límite de la Junta de perf. Más tarde se soldar pernos de encabezado a los lados de la Junta teniendo el sit de la batería de LiPo en la parte interna de la Junta.

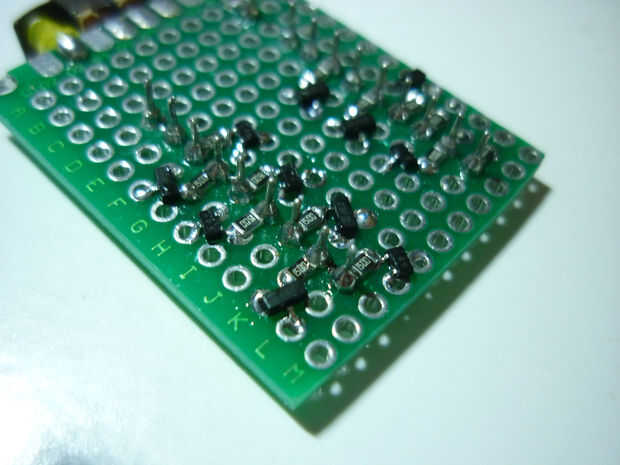

Después de soldar las resistencias a los respectivos pines, salir el MOSFET. Empezar por un tipo de MOSFET de soldadura primero. No quiero soldar los MOSFET a los pernos mal. Puedes marcar las resistencias de los pines PWM con un marcador para que sepas que los MOSFETs de canal N va allí. Físicamente puedo distinguir entre mis MOSFETs solo fui por soldadura les.

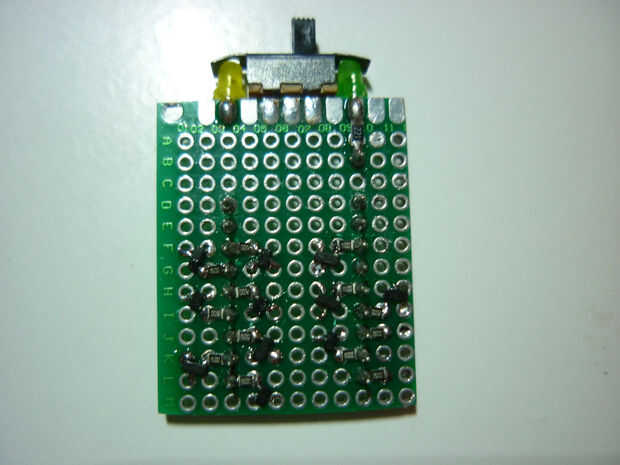

Después de soldar los MOSFETs, inspeccione todas sus articulaciones y compruebe que ningún puente de soldadura. Será más fácil de usar una lupa aquí.
