Paso 8: Instalar cabezales de LED y cableado hasta

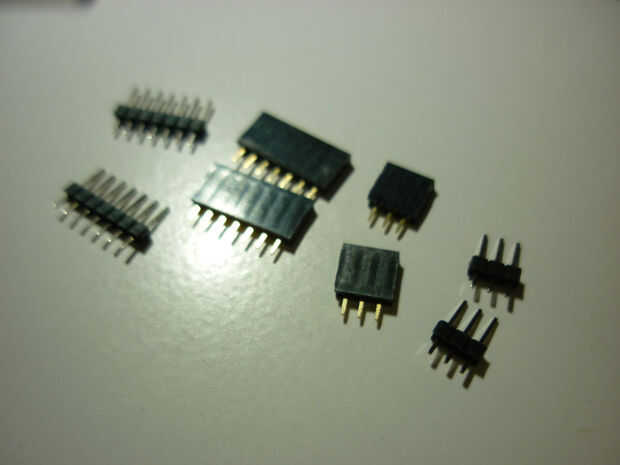

Bueno ahora salir sus mujer encabezados y cortado a dos piezas de 1 x 7 y 1 x 3. 1 x 3 son para las líneas RGB, mientras que el 1 x 7 son para los pasadores de ánodo.

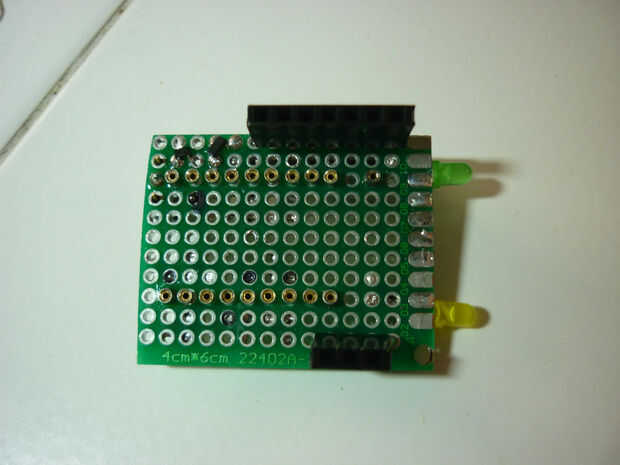

Ahora encontrar espacio para montaje 1 x 3 headers hembra, tienes que poner uno en la parte superior y otro en la parte inferior de la Junta de perf. Debe ser en el lado para dejar que el Mini Pro para enchufar la placa perf y la batería a sentarse en medio de la Junta de perf. Poner los headers de 1 x 3 en la placa y soldar en su lugar.
Después de eso encontrar un lugar en los lados también que pueden encabezados de montaje 1 x 7, para este uno que quieres soldar una tapa entonces soldadura de los pernos de cabecera segunda al pasador de la primera cabecera. Esto conecta los pins 7 ánodo de ambas capas juntas.
Después de soldar las cabeceras tomar un marcador y marque el primer pin del ánodo del lado de la Junta de perf y también en las dos cabeceras RGB. Usted necesitará estos conectar las cabeceras en la orientación correcta.

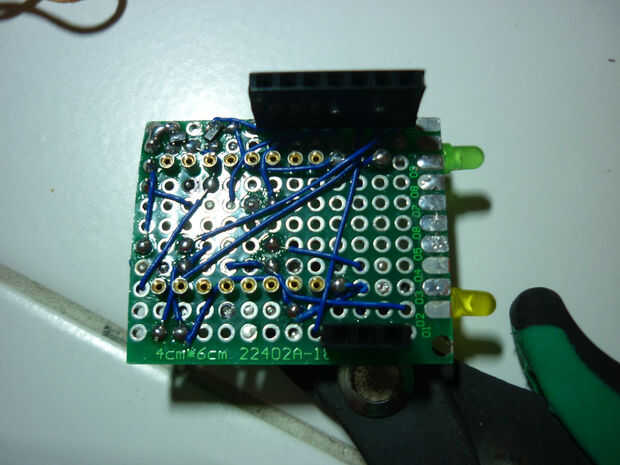

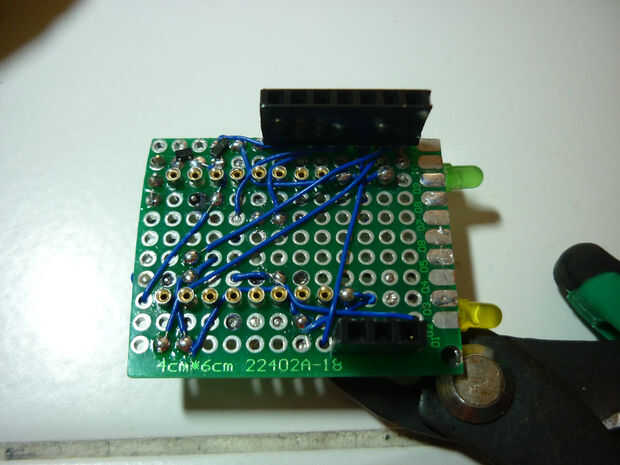

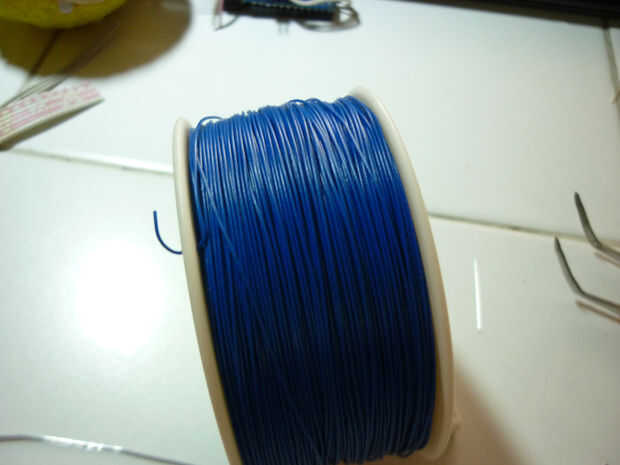

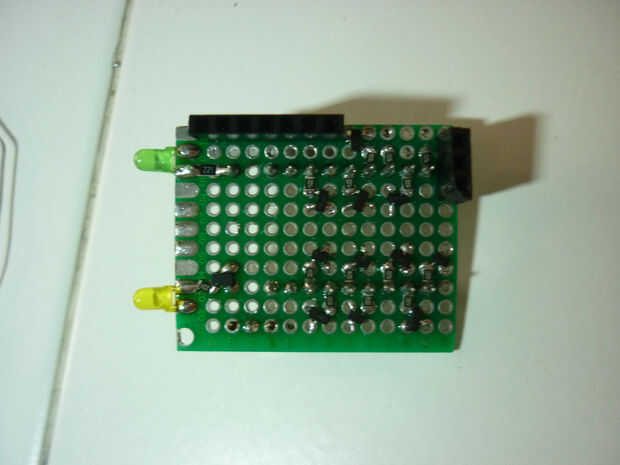

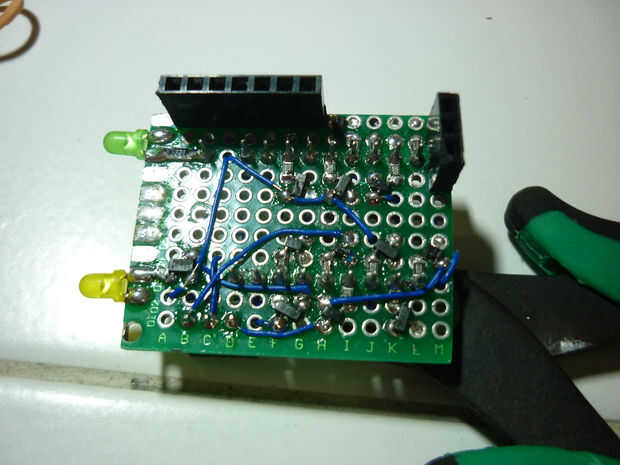

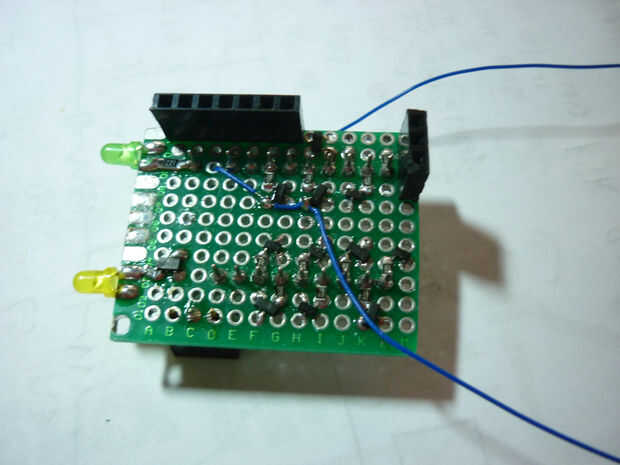

Ahora conseguir algunos cables warpping hacia fuera (o cualquier pequeño alambre que puede ir aunque los orificios) y cableado a los MOSFETs. Este es uno del paso más difícil en este proyecto ya que tiene que hacer un seguimiento de las conexiones de los MOSFETs y dos de alimentación de alambre y tierra a los pines de la fuente y entonces conecte los pernos de drenaje los pines respectivos en las cabeceras.
