Paso 6: Masa produciendo los nodos

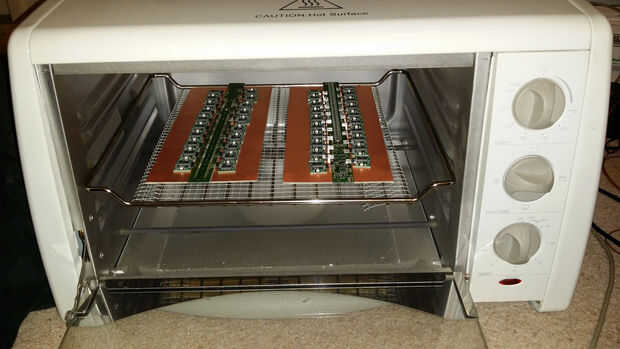

Luego vino produciendo los nodos en grandes cantidades. En lugar de soldar a mano cada PCB opté para hornear los componentes de montaje superficial mediante un proceso de flujo estándar. Tenga en cuenta que si ello no use el horno de casa, el gas liberado de la pasta de soldadura es bastante tóxico y no desea ser cocido al horno en su comida. Simplemente utilizar un horno tostador que he comprado fuera de eBay por 10 libras hornear mis consejos.

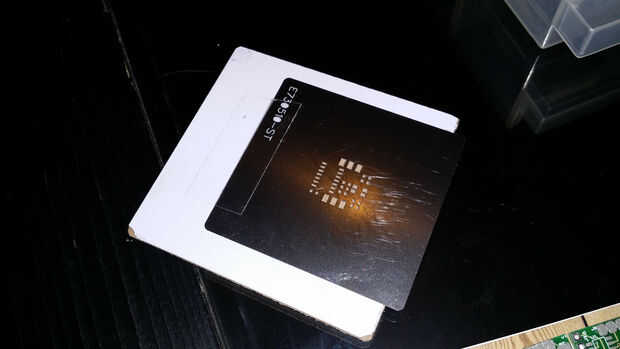

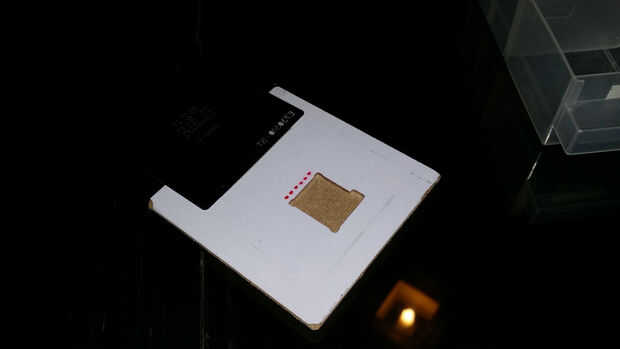

El primer paso fue crear una plantilla para poner la pasta de soldadura en el PCB. Usé mi fiel máquina CNC y enrutados de un bolsillo del tamaño del nodo PCB con una pequeña ranura adicional para permitirme quitar la placa del bolsillo. Luego coloca un PCB en posición y mi máscara de pasta de soldadura se alineó sobre las almohadillas de montaje en superficie. Con alguna cinta aseguró la máscara de goma en posición y esto crea una bisagra para permitirme agregar o quitar el PCB entre aplicar pasta.

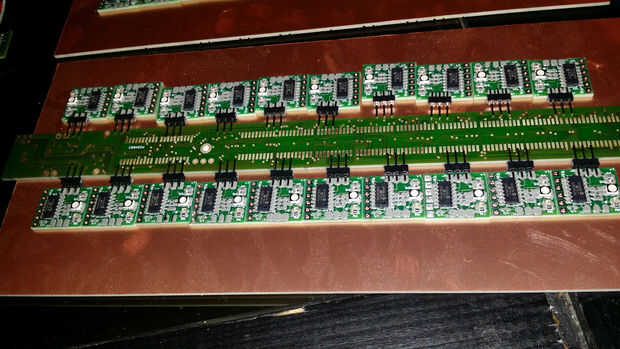

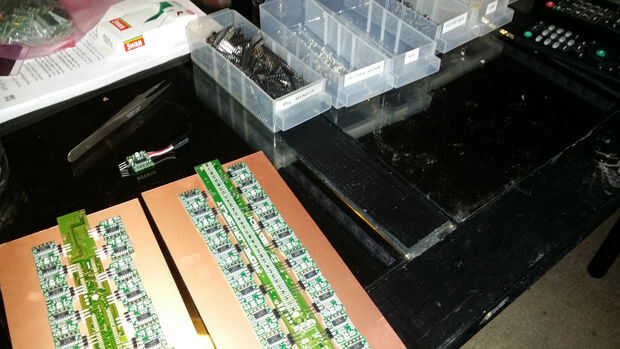

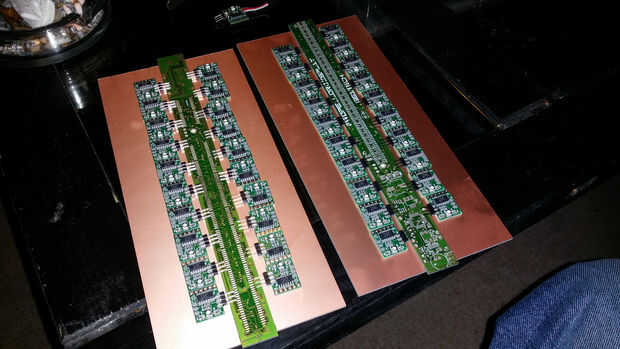

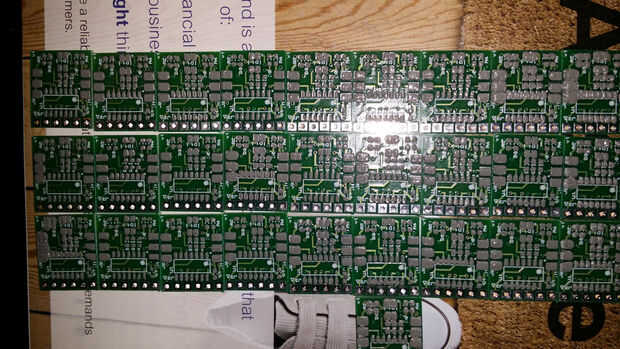

A continuación trabajó en pequeños lotes de tarjetas de 15-40 en un momento. Quisiera poner cada tabla a su vez en mi plantilla y pasta de soldadura se aplica a los cojines de montaje en superficie. Junto con mi pareja de pinzas cuidadosamente colocados cada componente en su posición en el PCB y presiona suavemente en la pasta de soldadura. Una vez que todos los componentes estaban en di cada tablero una rápida comprobación para asegurarse de no había perdido nada y luego las tablas directamente en el horno para cocer al horno. Pude hacer 20-30 nodos en una hora a mano pero con un adecuado montaje superficial pick & place máquina podría ir mucho más rápido.

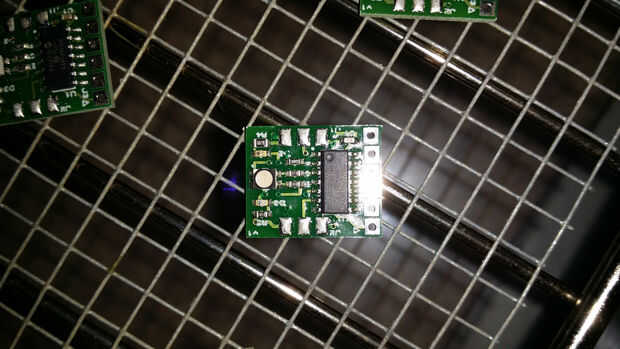

Mi plan inicial era tratar de ahorrar tiempo mediante la conexión de cada nodo utilizando cables de extensión de servos que compré de eBay. Sin embargo las cabeceras SIL tienden a moverse un poco durante el reflujo, lo que significa la conectividad era menos que ideal. También no utilice el tablero revestido de cobre como soporte en el horno como lo hice, apenas deforman en el horno y crea un desagradable hedor. Una baldosa cerámica o similares sería mucho mejor. Al final simplemente me dejó las cabeceras SIL y Soldamos las conexiones a mano después de horneado y esto me dieron mucho mejores resultados.
