Paso 7: Conectar nodos juntos

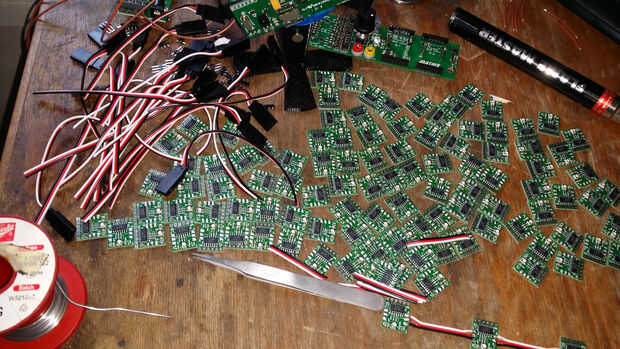

Ahora tenía una gran pila de nodo PCB todas esperando a ser probado y Unidos entre sí.
Después de un poco de ensayo y error con unir nodos juntos utilizando cables de extensión de servos como se menciona en la sección pasada decidí intentar un enfoque diferente.

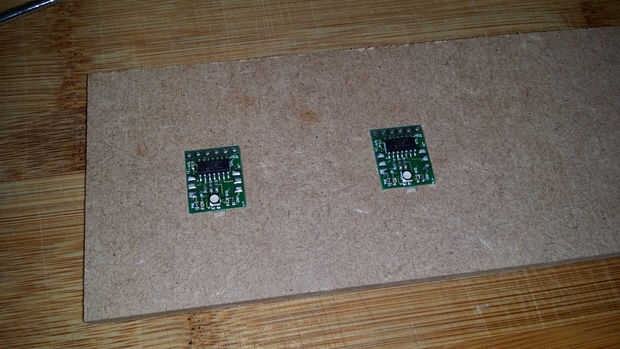

Otra vez salió mi fiel máquina CNC y enruta dos bolsillos el tamaño del nodo PCB en una pieza de MDF. Cada bolsillo era el correcto espacio aparte para mantener la echada del pixel necesaria para adaptarse a mis dimensiones de la mesa. Dos PCB se colocaron en los bolsillos y una sección del cable de extensión del servo fue soldada en el medio.

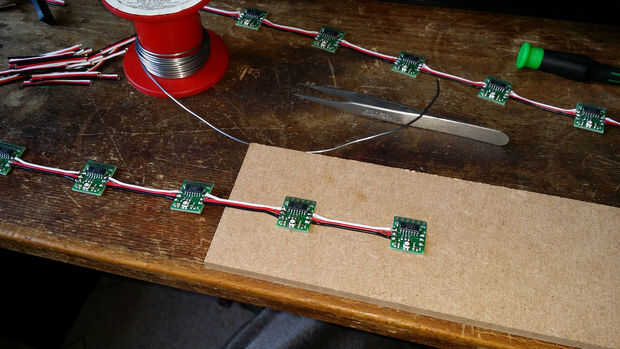

La última imagen destaca la diferencia entre mi primer acercamiento y mi segunda aproximación usando una plantilla. Creo que aquí la lección es "utilizar siempre una plantilla".

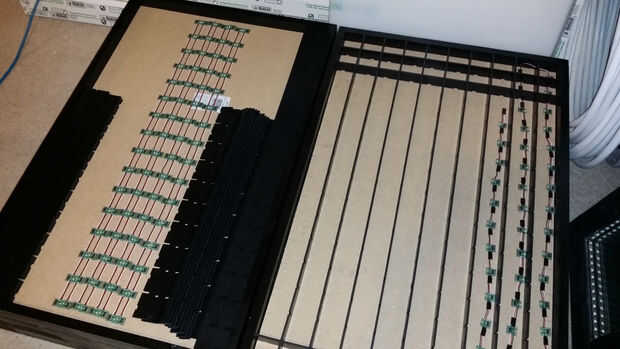

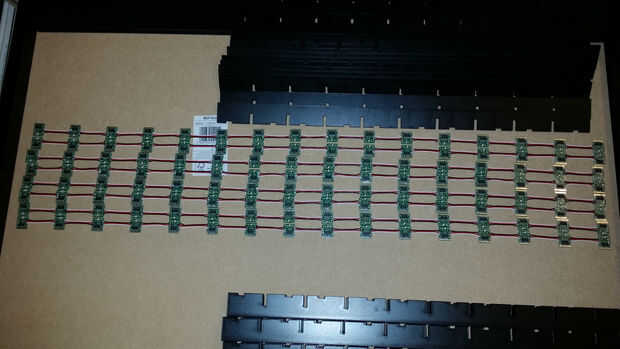

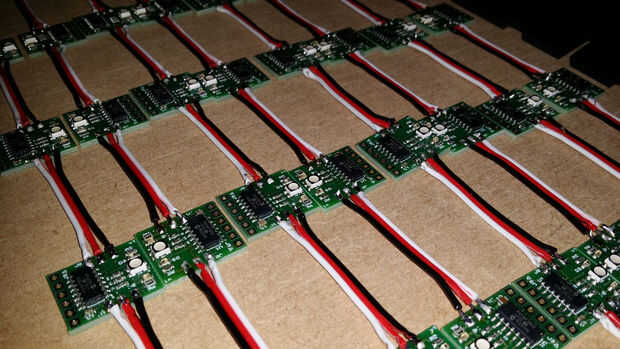

Pasé todos mis nodos de conectarlos juntos en sets de 16. Entonces usando un pedazo un poco más de 3 núcleos de la cinta alambre conectado los sistemas de 16 para hacer sistemas de 32 o dos columnas completos de píxeles sobre la mesa.
Una vez hecho esto he añadido más largos de cables individuales a los nodos de dos extremos que estaban listos para la prueba y eventualmente en cableado juntos.
Para probar las cintas me completó el firmware nodo y luego se cargan cada nodo con el programa con mi herramienta de programación de PICkit 3. Para conectar el PICkit 3 a cada nodo I coloca un encabezado SIL 6 vías hembra en el PICkit y coloca el otro extremo a la toma de la placa. Cuando programación simplemente tiene que sostener el PICkit en una forma donde está obligando suavemente a la conexión en los 6 terminales. Para ello mantener el nodo PCB plana sobre la mesa y que se inclina el PICkit ligeramente en cualquier dirección.
Una vez que el firmware se ha cargado en cada nodo de la cadena programé el maestro con algún código para ocuparse de los nodos, claro todo como rojo, verde y azul en orden y entonces mostrar el valor de su IR en su LED RGB. Esto me permite comprobar toda la funcionalidad mucho más rápida entonces un tablero de prueba a la vez. Construí y al horno un total de 320 nodos y al final que sólo tenía dos nodos fallan durante la prueba, uno de los cuales se fija rápidamente con mi soldador. No está mal ir considerando.
