Paso 8: Estructura y paredes divisorias

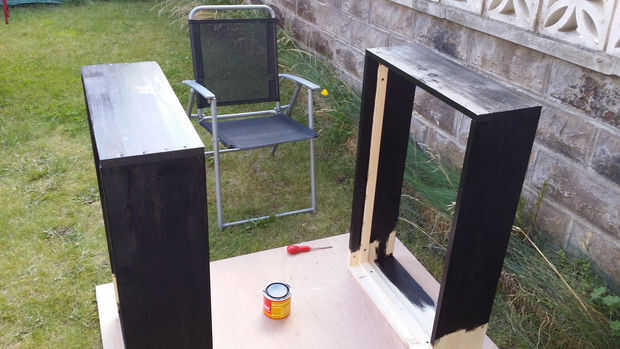

El marco se hace uso de muebles de abeto que fue cortado a la medida, perforado, lijado, atornilladas y lijar antes de aplicar un barniz mancha oscura.
Hay una porra interna en tres lados del marco que actúa para mantener la pantalla base y el funcionamiento electrónico interno de la casa. Esto debe estar a la altura correcta para permitir que la base MDF para sentarse y las paredes de partición para sentarse encima y quedar al ras con la parte superior del marco. El testigo debe ser amplia suficiente para todos tus aparatos electrónicos dentro de su dimensión.
Para la partición paredes que empecé usando mi mesa Sierra para crear tiras de MDF a la altura correcta. Después de cortar todas las tiras al tamaño correcto yo les apilados todos juntos y notó que eran cualquier cosa menos rectas. Luego cambió mis planes y elaboró las particiones en SketchUp listo para corte laser. Incluso el cortador del laser parece me da algunos problemas en cuanto a la rectitud pero es mucho mejor y luego trate de mi inicial madera.

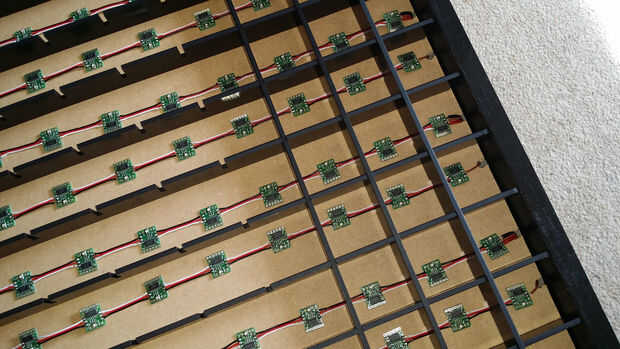

Coloqué las muescas en el láser cortar diseños para permitir que los cables de interconexión de nodo ejecutar entre compartimientos. Compensan las muescas de una manera para permitir que el LED RGB estar siempre en el centro de cada compartimento. Me alegro de que lo hice como se puede saber realmente cuando el LED no está centralizado.
Tuve dos piezas de MDF cortadas a la medida para formar la parte superior e inferior del compartimiento de la electrónica. En una sola pieza marqué 10 orificios a lo largo de la parte estrecha para poder recorrer el nodo los cables de la columna al controlador.

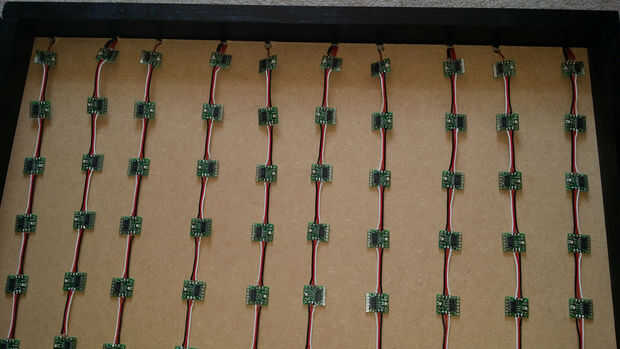

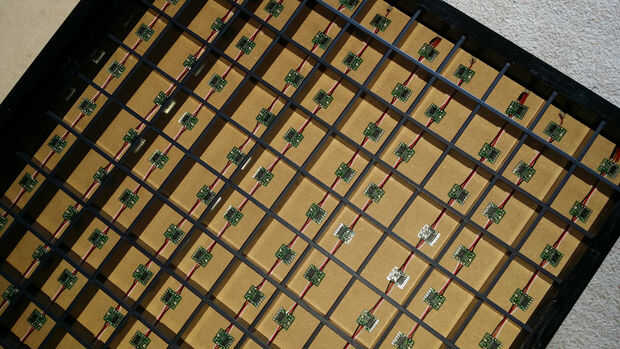

He presentado todas las secciones de 32 nodos en su lugar en la parte superior del compartimiento de la electrónica y entonces comenzó a resbalar las paredes de partición en lugar. Una vez que todas las paredes estaban en su lugar comencé a manipular los cables en los nodos para conseguirlos todos a sentarse tan plana como sea posible con su LED en el centro del compartimiento. Algunos de los ganglios externos tuvieron que ser pegada en posición pero traté de mantener la cola tan mínimos como sea posible para que los nodos podrían ser retirados y revisados en el futuro si algo va mal.

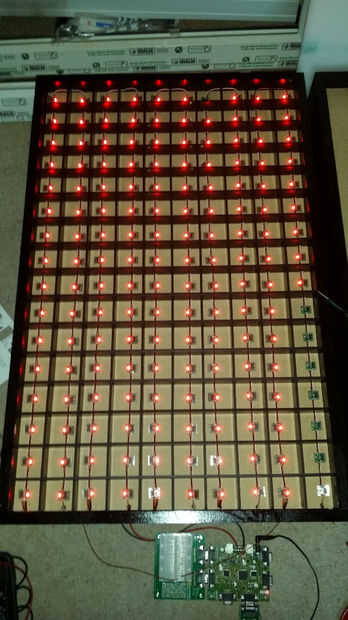

La última imagen muestra la prueba de la primera tabla completa. La última fila tiene pocos nodos desaparecidos por lo que veo puedo inmediatamente donde el problema podría ser. En este caso el nodo era funcional pero el hardware UART parecía dañado así que intercambiado hacia fuera el nodo para una recién hecha.
