Paso 3: Circuitos de Control

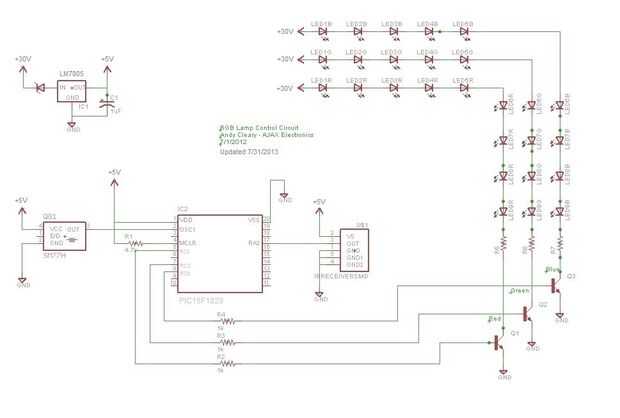

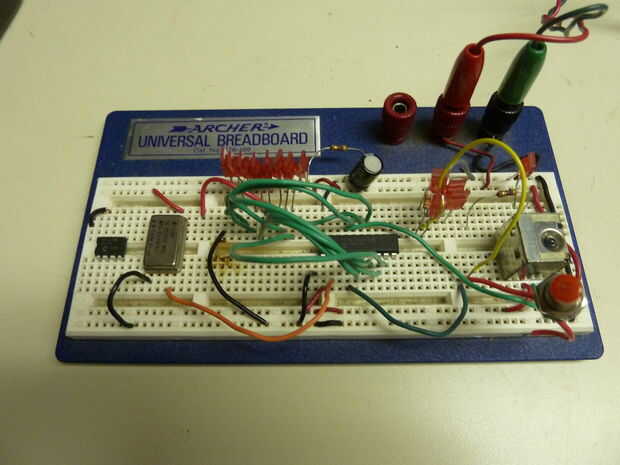

Los circuitos de control es casi tan simple y obtiene (ver esquema adjunto). Hay un microcontrolador PIC de 16F1829 con tres salidas PWM, y cada salida utiliza un transistor bipolar conductor y resistencia limitadora de corriente para interfaz en las cadenas de LED. Si usted está buscando más eficiencia eléctrica, usted podría intentar usando un control especializado de LED IC como el ZXLD1350.
Opté por correr cada cadena de LED en serie para facilitar el cableado, facilidad de control y una mayor eficiencia (sólo una resistencia limitante actual de 9 LEDs). Dar para arriba algo de libertad, desde ahora usted puede controlar cada canal de color en lugar de cada LED individual.
Utiliza un oscilador de cristal para proporcionar el reloj del microcontrolador porque a) tenía una colocación alrededor y b) quería asegurarse de que tenía sincronización exacta para la decodificación de control remoto. Hay un oscilador interno en el 16F1829 PIC que potencialmente podría utilizar para reducir la cantidad de piezas.
El detector IR/decodificador es uno que encontré en el contenedor de piezas. Puede utilizar cualquier tipo de detector de IR, pero me gusta la puede escribir puesto que tienen filtros incorporados y amplificación.
Fuente de alimentación y resistencias de limitación de corriente:
Desea seleccionar una tensión de alimentación para la serie cadenas de LED que es lo más cercano posible a la tensión de la serie total de los LEDs para minimizar la potencia disipada en las resistencias limitantes actuales. Una vez haya seleccionado una tensión, usar ley de Ohm para calcular que la resistencia necesaria para cada LED string. Según el datasheet del LED, cada LED puede manejar 0,35 de la corriente de brillo máximo y el voltaje de saturación del Collector-Emitter TIP121 es 0.75V. Recuerde que la caída de voltaje del LED para cada color será diferente.
Calcular la resistencia:
R = (Supply_Voltage - (9 * LED_Voltage_Drop)-0.75V))/(0.350)
Y, calcular potencia disipada:
P = R ^ 2 * 0.350
Utilicé una fuente de alimentación de 30V, por lo que esto requiere una resistencia de Ohm 29 3.6W de la cuerda roja y 6,3 ohmios, 0.7W resistencia para las secuencias de verde/azul. He cavado alrededor de la caja de basura y terminó terminó para arriba con 30 Ohm 10W y 6,8 ohmios 2W respectivamente.
Si usted puede encontrar una fuente de alimentación con un adicional + salida 5V entonces puede eliminiate el regulador lineal LM7805 y alimentación a los circuitos digitales directamente.
Asamblea:
Había montado el circuito final en perfboard (vea el cuadro en el paso 6).
