Paso 2: Configuración de RGB - Led tira en un Attiny85:
El siguiente paso fue portar encima a un ATtiny85. El diseño de un ATtiny85 tiene sólo cinco pin se puede utilizar, 2 pin PWM y 3 pin analógico. Necesitaba para el RGB - Led tira 3 PWM y para el RFID - módulo 1 pin sólo Tx = leer. Attiny85 también debe tener una velocidad de reloj de 8 MHz y hacer así que se describen aquí: cambiar el pequeño arduino entre 1 mhz y 8 mhz
De RFID - módulo sólo utilizo la lectura = Tx función, encontré una biblioteca de Nick Gammon hizo esta librería: http://gammon.com.au/Arduino/ReceiveOnlySoftwareSerial.zip
La siguiente es para hacer un PWM adicional - pin esto era un poco un desafío. Ya que no soy tan buena en escribir programas o similares. Pero encontré una solución aquí:
http://Forum.Arduino.CC/index.php?topic=134754.0
https://GIST.github.com/dranger003/838bae8aef695b0...
Pin 4 de la disposición ATiny85 es el tercer PWM - pin.
Así los pernos mira como sigue se también parte de la hoja de datos:
- PB0 - PWM / rojo
- PB1 - PWM / verde
- PB4 - PWM / azul
- Pb3-125 kHz RFID Tx acabo de leer
Para mejor y fácil control de RGB - Led tira utilizo esta librería: https://github.com/joushx/Arduino-RGB-Tools
Un método muy fácil para control RGB - Led o tira.

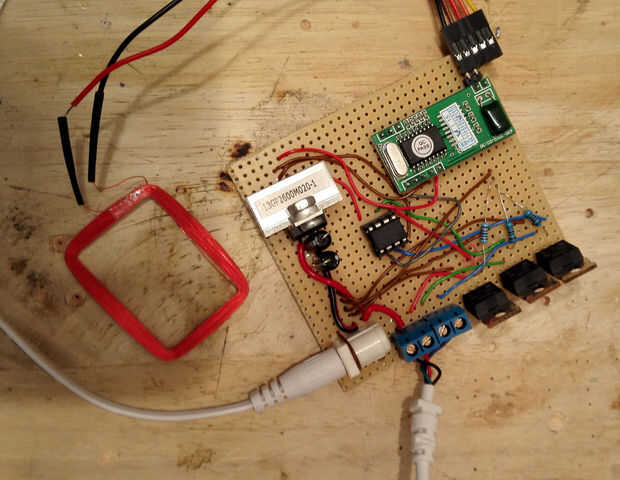

Después de la instalación de una placa para ver que todo funciona, yo pude soldar sobre una tabla de la tira.
En los cuadros de izquierda a derecha:
- RFID - antena
- alimentación 12 V, IC 7805 regulador de voltaje con capacitor de 10uf de dos 2
- ATtiny85, bloques de terminales para el RGB - tira Led
- RFID - módulo y 3 IRL540 N Mosfet y 10 kOhm resistencia
