RGB LED Tutorial (utilizando un Arduino) (RGBL) (1 / 6 paso)

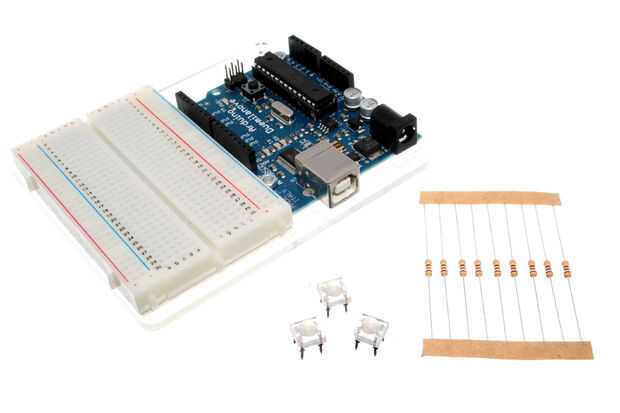

Paso 1: partes

Sólo unas pocas partes son necesarias.

RGB LED (ánodo común)

  • Un ánodo común RGB LED es nada más complicado que tres uno color LEDs (uno rojo, uno verde y uno azul) en un solo paquete.

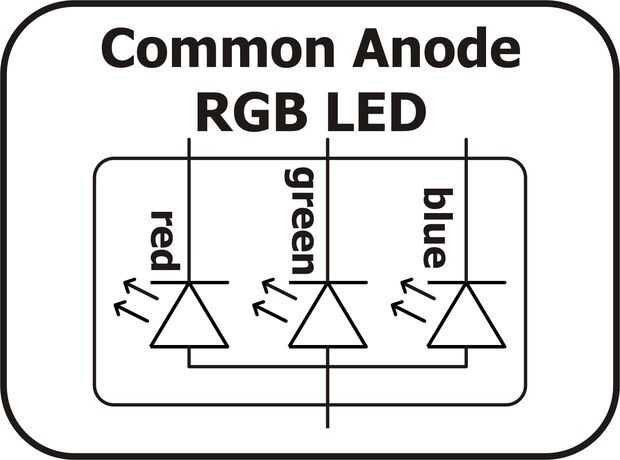

  • En lugar de tener 6 conductores (cátodo y ánodo de cada LED) tiene sólo 4 uno cátodo para cada color y un ánodo común. (vea el diagrama esquemático)
  • Un ánodo común RGB LED es el tipo más popular. Se encuentra más comúnmente en un tamaño de bulbo de 5mm o como un factor de forma de pirahna 5mm.

Resistencias limitantes actuales (270 ohmios) (rojo-morado-marrón)

  • La mayoría de LEDs están diseñados para funcionar con un voltaje entre 1, 5V y 3v. Como la mayoría microcontroladores (incluyendo el Arduino) 5 voltios un resistor limitador actual es necesario.
  • Consulte su hoja de datos de LEDs para grados máximos pero nos gusta utilizar resistencias de 270 ohm. Esto limita la corriente ~ 20mA, en mayoría de LEDs y microcontrolador ratings.

Microcontrolador Arduino y protoboard

  • Una plataforma de código abierto gran microcontrolador (para más detalles visita arduino.cc)
