RGB LED Tutorial (utilizando un Arduino) (RGBL) (3 / 6 paso)

Paso 3: Circuito de ejemplo

Tiempo de pasar a controlar su LED RGB con un Arduino.

Para el ejemplo de código que te siga a necesitar tres LEDs RGB y 9 resistencias de limitación actuales (disponible para compra en el Reino Unido de oomlout.co.uk )

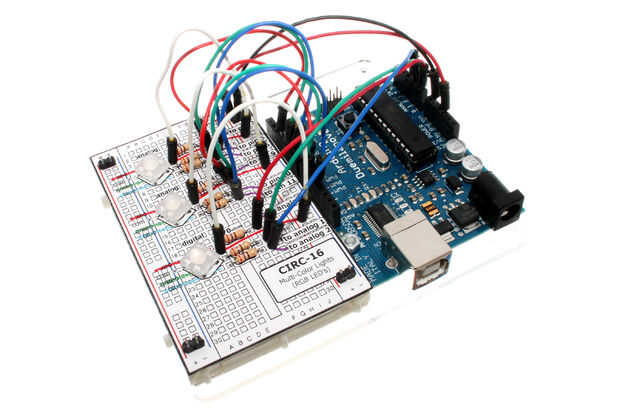

Conectar el circuito a continuación.

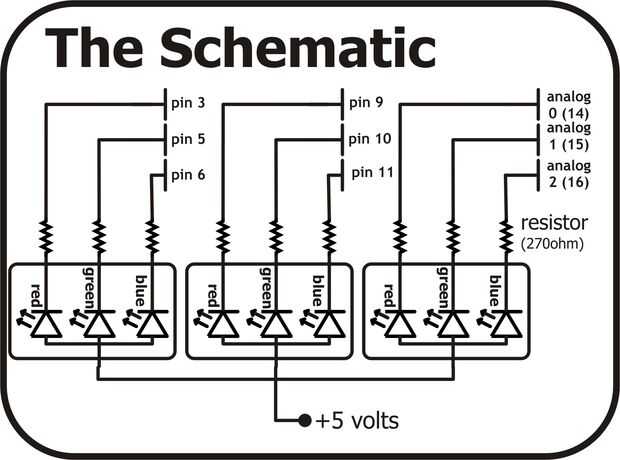

Hay dos maneras de hacer esto. Para los más avanzados con el esquema a continuación.

O para los menos avanzados se puede descargar una hoja de diseño de protoboard (el pdf abajo). Imprimir esto y póngala sobre el protoboard para colocación de componentes conveniente.
