Paso 1: El concepto
Primero algunos fondo de información y explicaciones. Si quieres hacer uno usted mismo o hacer algo basado en mis luces de borde de la mayoría de la información está en esta página.
Teoría de la

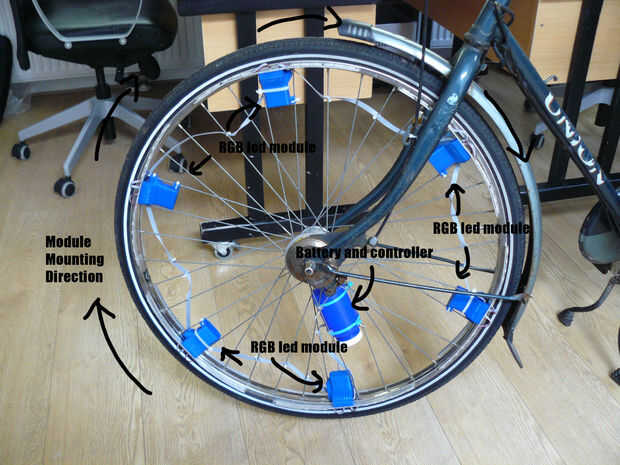

El concepto de luces de borde de bicicleta es bastante simple. Hay un anillo de leds (LED rgb en mi caso) mirando hacia afuera a cada lado de la llanta. Cuando la rueda está girando, el controlador rim decide qué LED apagado y lo leds tienen que estar en. El objetivo es que el delantero con LED blanco y el frente hacia atrás LED rojo. En el marco de la bicicleta hay un imán de neodimio y un sensor de efecto hall sobre las medidas de controlador de luces de borde cuando el imán pasa. Contando el tiempo entre el sensor de detección del imán, se puede determinar las rpm de la rueda. El controlador utiliza este rpm para determinar la ubicación de la rueda y lo deben ser en leds.

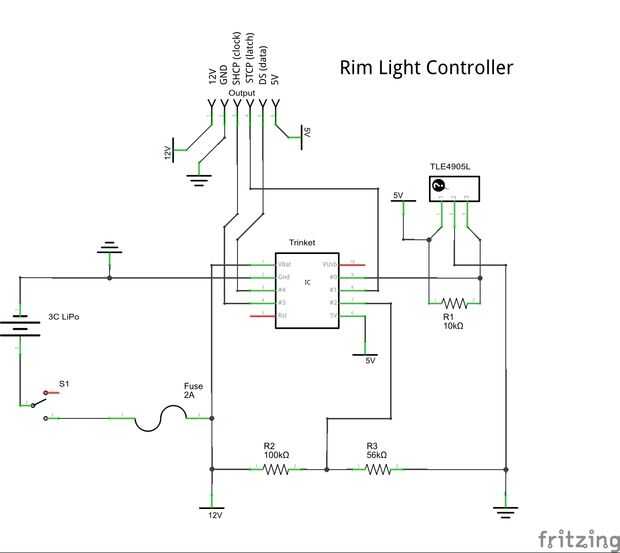

El regulador de luz borde consiste en unas pocas piezas. Primero es la parte de control, un microcontrolador de baratija. Este controlador es barato y tiene la cantidad justa de I / O para el borde de la luces (5). Tiene un conector de batería para conectar una batería LiPo, fusionada con un fusible de vidrio 2A. Un divisor del voltaje cae el voltaje de la batería a niveles seguros a medida con el Abalorio. Un sensor de efecto hall se conecta con una resistencia de pullup obligatorio de 10K. Los restantes 3 pernos se utilizan para los 3 cables de señal a los módulos.

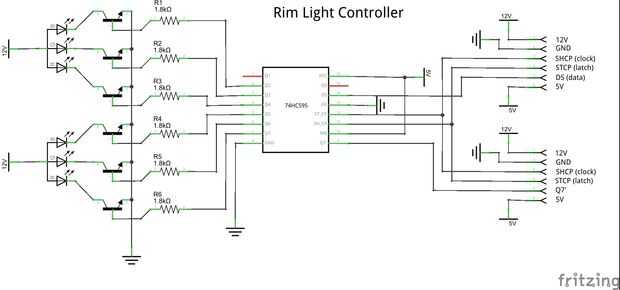

Los módulos led tienen algunas partes cruciales. El componente más importante es el registro de desplazamiento 74HC595. Este componente cambia 8 salidas con sólo 3 entradas y puede ser encadenado daisy, permitiendo expansión sin fin. El otro componente es el transistor BC547B utilizado para cambiar los leds de la tira y las resistencias necesarias para los transistores. Hay 6 cables a los módulos, un cable de 5V, un cable de 12V, un cable a tierra, alambre de la STCP, SHCP y DS de alambre.
Fórmulas
Cuántos módulos se necesita depende de algunas cosas: el diámetro de la rueda, la cantidad de radios en la rueda y la longitud de le led tiras. Por ejemplo, utilizo mi propia rueda. A la altura de donde los módulos deban montarse, el diámetro es 620mm. La cantidad de radios es generalmente un múltiplo de 4 y es en mi caso 36. Para obtener la circunferencia de la rueda, simplemente multiplica por pi.
circunferencia = d * pi = 620 * 3.14 = 1946,8 mm
La cantidad de módulos que he elegido es de 6. Este número es de la misma tabla 36, y así puedo tener igual espaciamiento. La cantidad de tiras de led es el doble que (12) y la longitud de cada tira es de 100mm. Con 12 tiras, 1200mm serán ocupada por las tiras de led. Para obtener el espaciado entre las tiras de led, restar la longitud de la tira de led de la circunferencia total y dividir por la cantidad de tiras de led.
LED tira espaciado = circunferencia - (longitud de tira de led * # led tiras) # LED tiras
LED tira espaciado = (1946.8 - (100 * 12)) / 12 = 62,2 mm
