Paso 3: Los circuitos de la aguafuerte

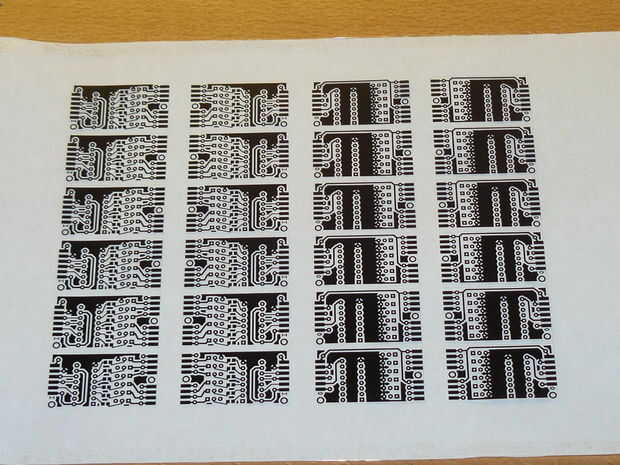

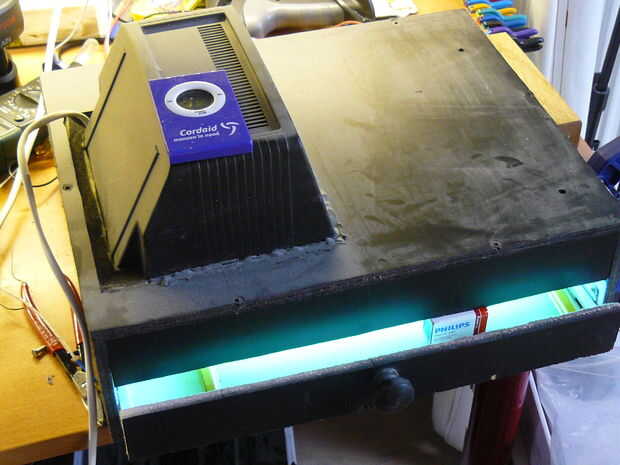

Descargar el PDF e imprimirlo. Dependiendo de la técnica que desee utilizar, puede imprimir en papel fotográfico (transferencia de tóner) o claro plástico (UV desarrollo). La máscara de etch es ligeramente roja cambiado de puesto para bloquear la luz mejor, por lo que imprimir en una impresora de color da aún mejores resultados. Puede encontrar toneladas de instrucciones sobre cómo grabar tus propios circuitos en Instructables también. Si desea modificar el diseño o exportar a algún otro formato, el archivo de origen (abierto con Fritzing) puede descargarse aquí: http://ytec3d.com/rgb-rim-lights/

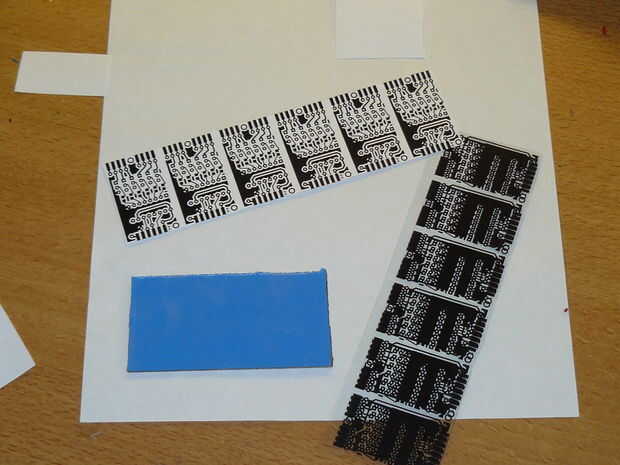

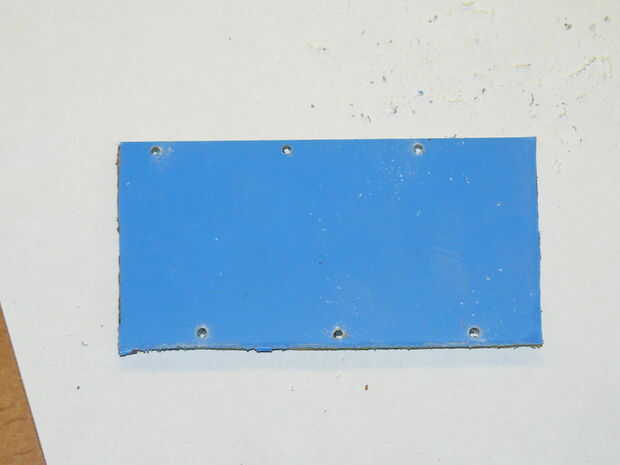

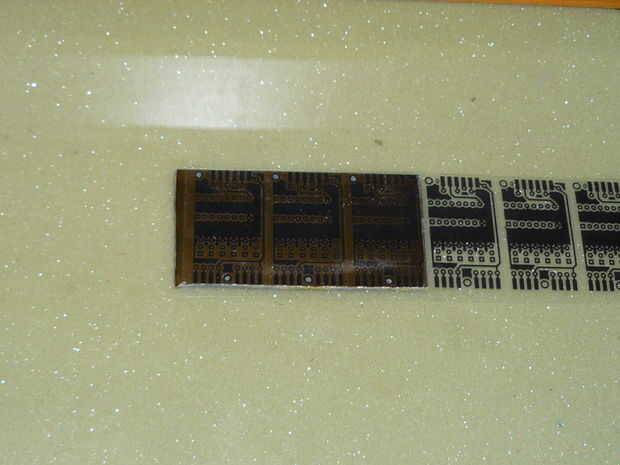

Se necesita grabar estos circuitos de doble cara PCB. Marque la cinta protectora con un lado ascendente, hacen la cara lateral de contacto 6 de esa manera. La cinta sobre el diseño de PCB impresa en papel normal y pretaladrar los agujeros de 2 mm (el más grande) para alinear ambos lados. Utilizar la técnica que quieres grabar de ambos lados del PCB.

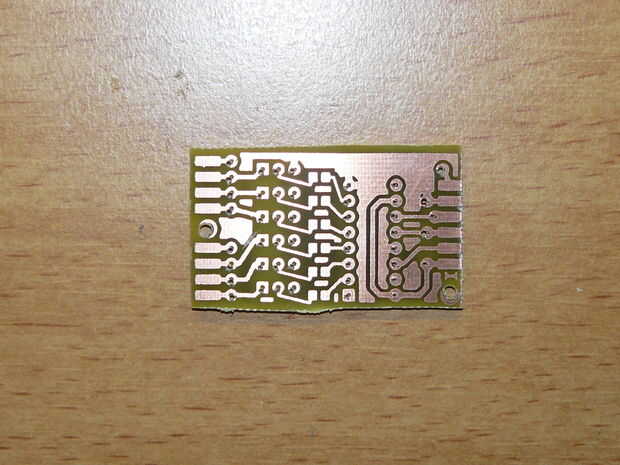

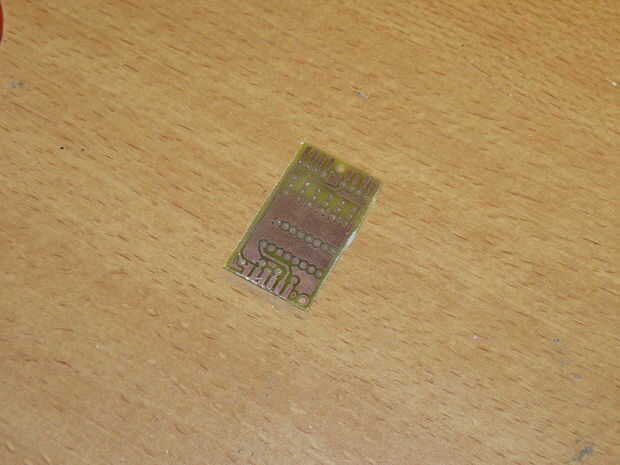

Cuando esté hecho el PCB, perfore todos los agujeros de las almohadillas con un taladro de 8mm o 1mm 0.
