Paso 5: Soldadura módulos RGB

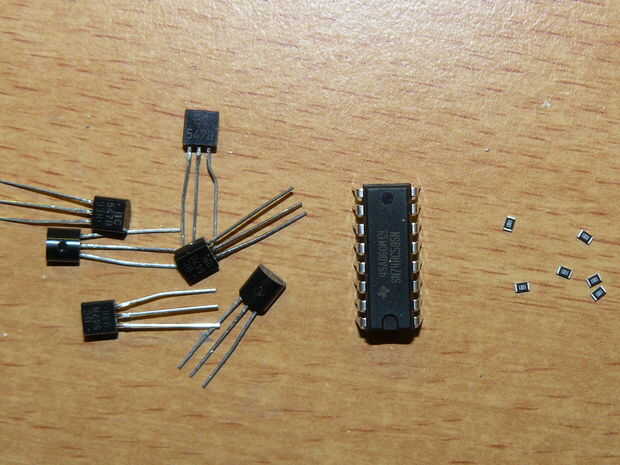

Piezas requeridas por el módulo:
1 x 74HC595
6 x transistor BC547B
resistor SMD de 6 x 1.8K
4 x tira RGB led

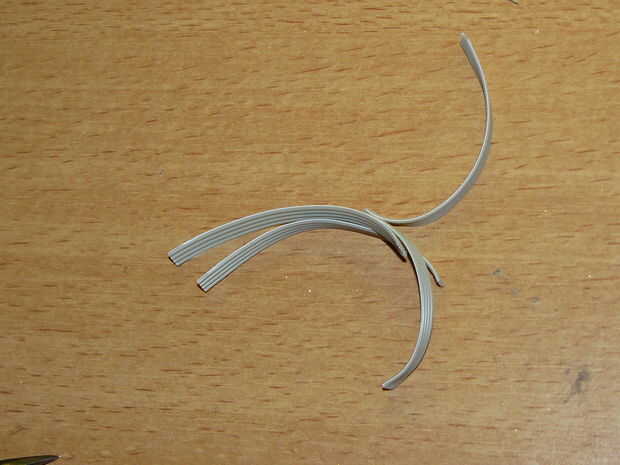

longitudes de cable de 4 x 4 de cable de cinta
longitud de cable 1 x 6 de cable de cinta

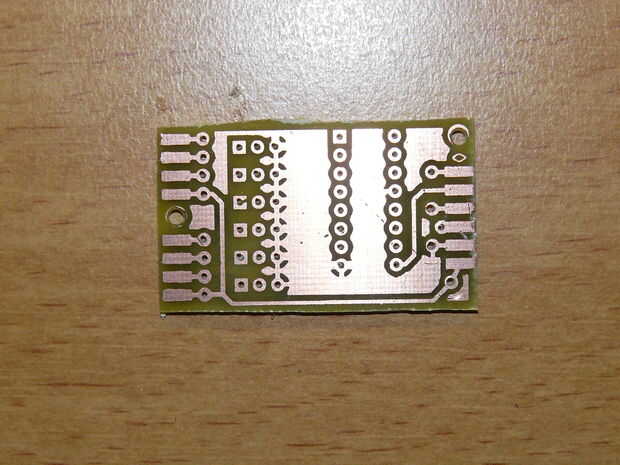

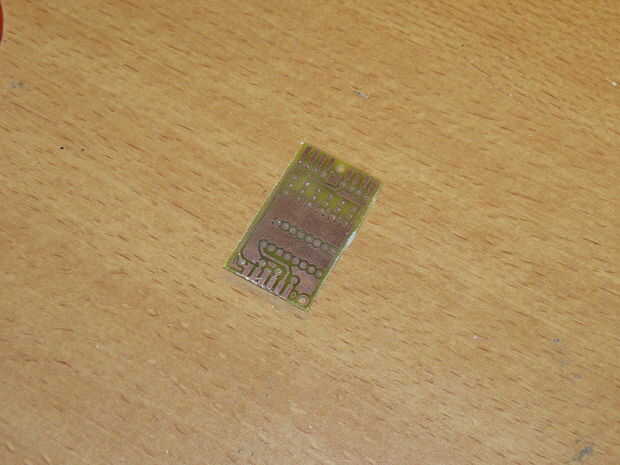

Porque los circuitos grabados casa tienen no a través de placas de orificio, algunas partes tendrán que ser soldadas en ambos lados. Dependiendo de lo bien PCB fabricación herramientas son, puede que necesite limpiar el cobre entre contactos (como debía). Especialmente entre las pastillas de led y de la comunicación, puede haber algunos filamentos finos de cobre izquierda.

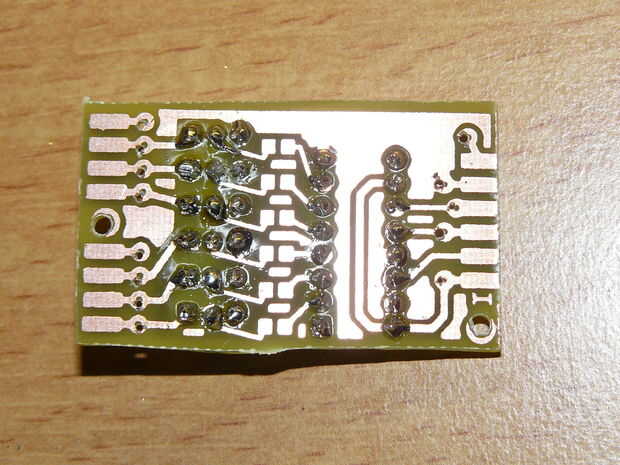

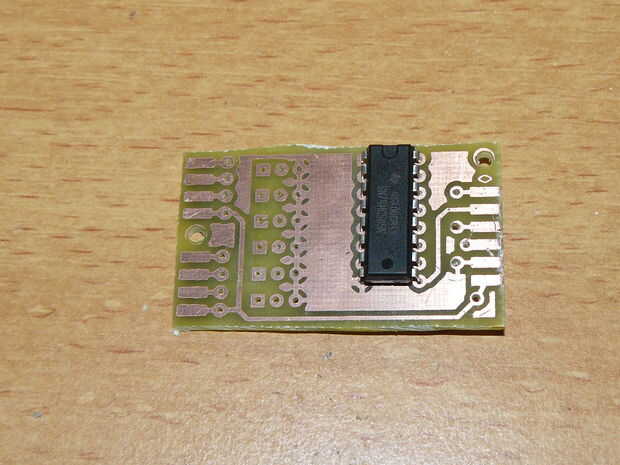

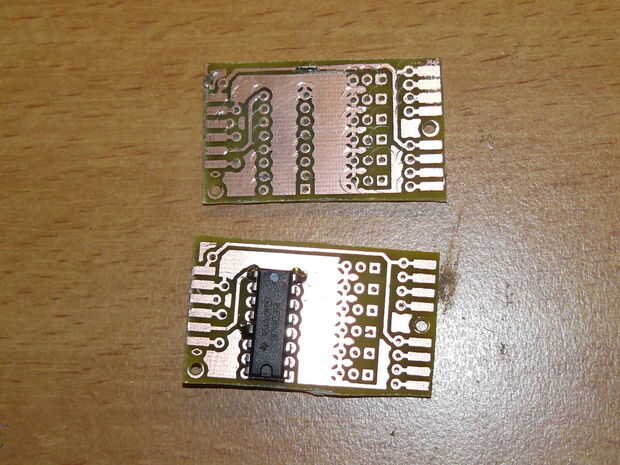

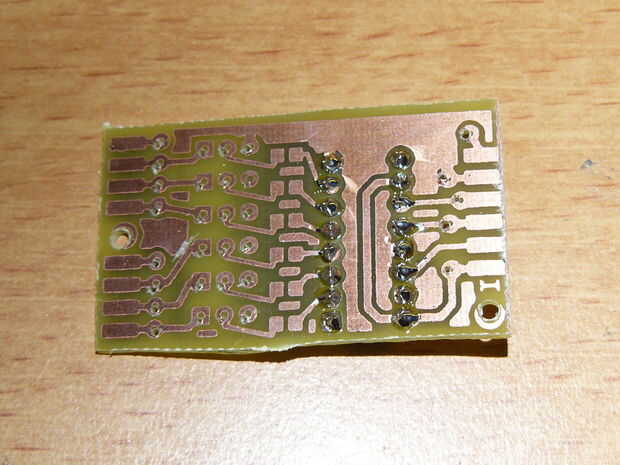

- Primer componente a ser soldada al circuito es el 74HC595. La parte superior está en el lado de salida, el pad cuadrado es pin 1 de los 74HC595. Todos los botones inferior se sueldan y se sueldan las 3 almohadillas en la parte superior. Las 3 almohadillas en la parte superior del circuito a soldar que son: Pin 8, 9 y 13. Asegúrese de que la soldadura va todo el camino alrededor de la almohadilla.

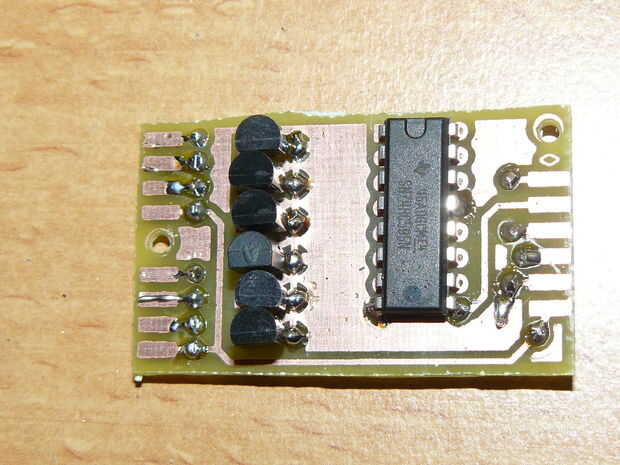

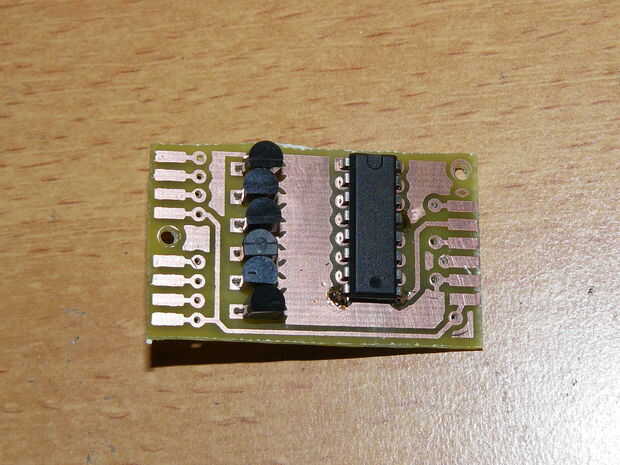

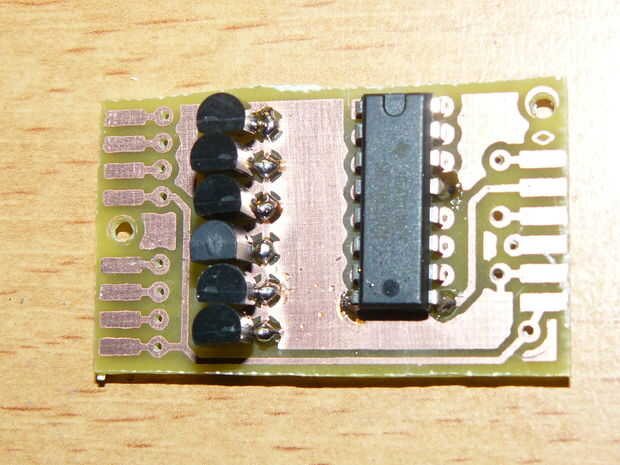

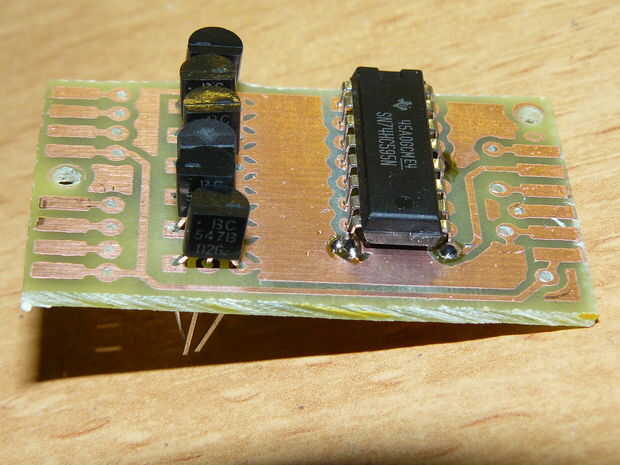

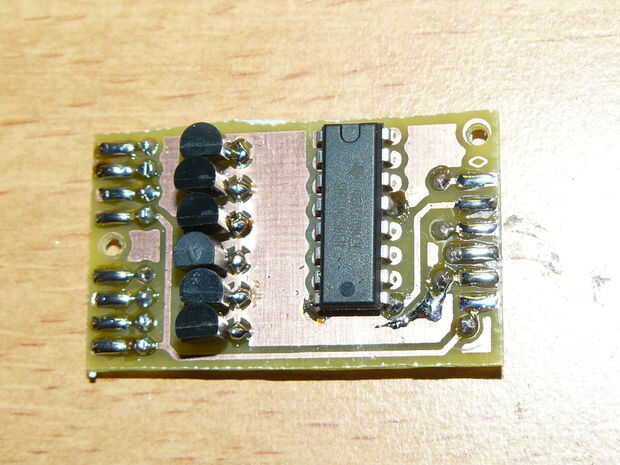

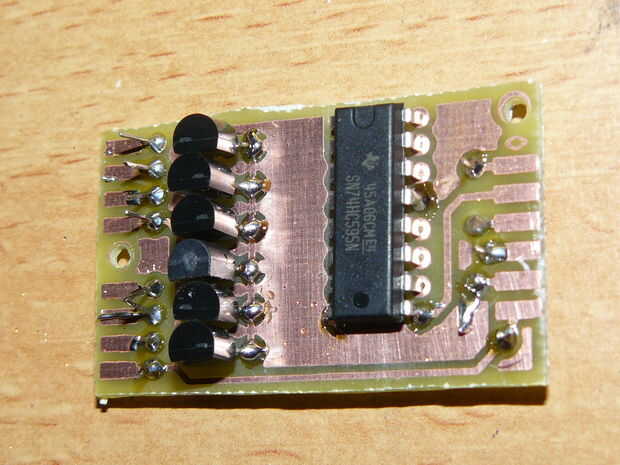

- Los transistores BC547B son próximos. Colocarlos en la parte superior hacia la manera mostró en la imagen. Les de la soldadura en la parte inferior, el exceso de clip (guardarlos, necesitaban otra vez en el paso 3) y la soldadura de la parte superior de los transistores en las piernas hacia el 74HC595.
- La vía está próximo. Porque no había ningún agujero a través de la galjanoplastia, algunas conexiones deben hacerse desde la parte superior del circuito en la parte inferior. Estos son todos los huecos que quedan, todos ellos cerca de las almohadillas de conexión. Poner un trozo del alambre del transistor a través del agujero y la soldadura en ambos lados. Esto conecta las almohadillas superior e inferior.

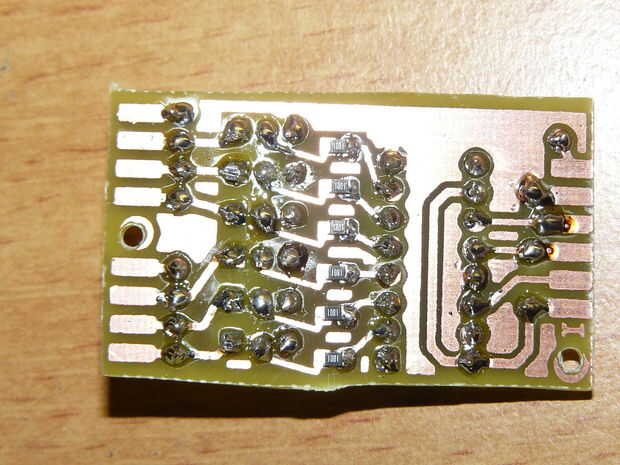

- Las resistencias SMD son difíciles. Son muy pequeños y difícil de manejar. Primera lata uno de los dos de la resistencia. El con un par de pinzas la resistencia cerca de la almohadilla de estañado y la soldadura del calor. Coloque la resistencia en su lugar y deje que la soldadura se enfríe. Cuando esté satisfecho con la ubicación de la resistencia, la soldadura la otra almohadilla para realizar la conexión permanente.

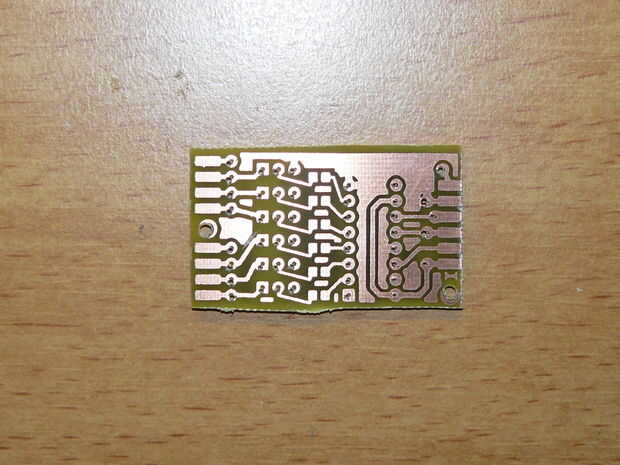

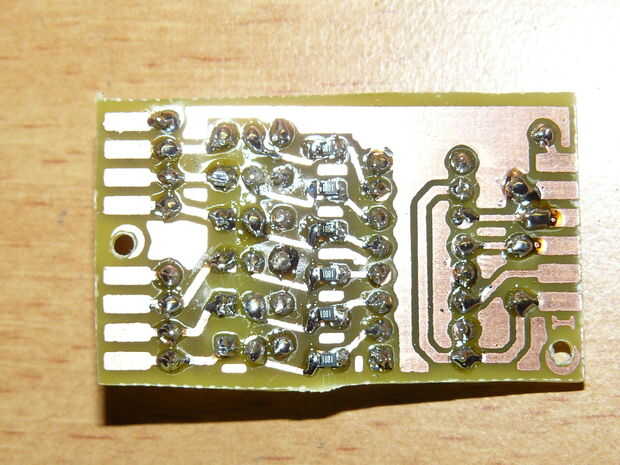

- Siguiente paso es las 28 pastillas en el circuito de la lata. Esto hará que los cables de soldaduras les mucho más fácil en el siguiente paso.

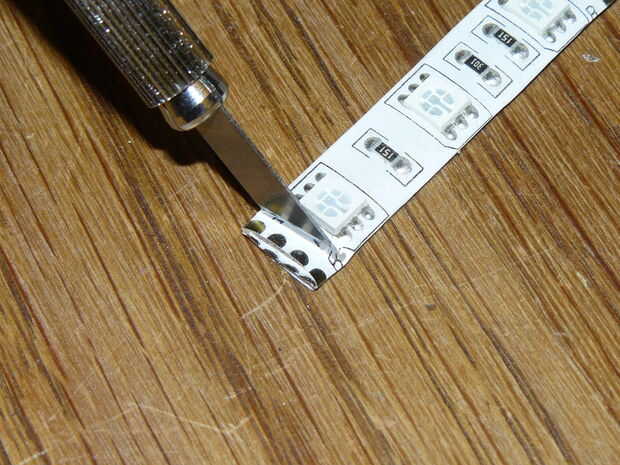

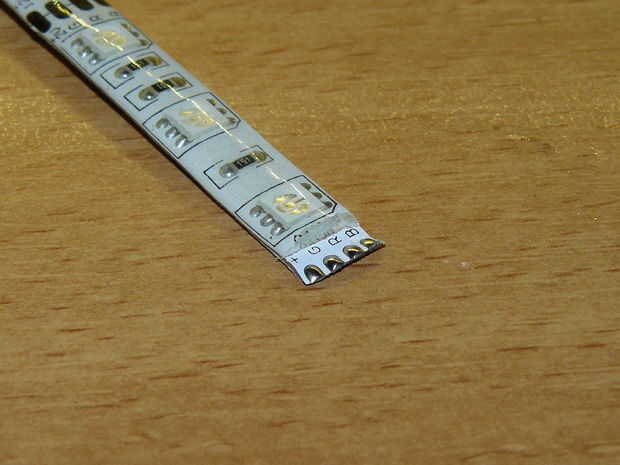

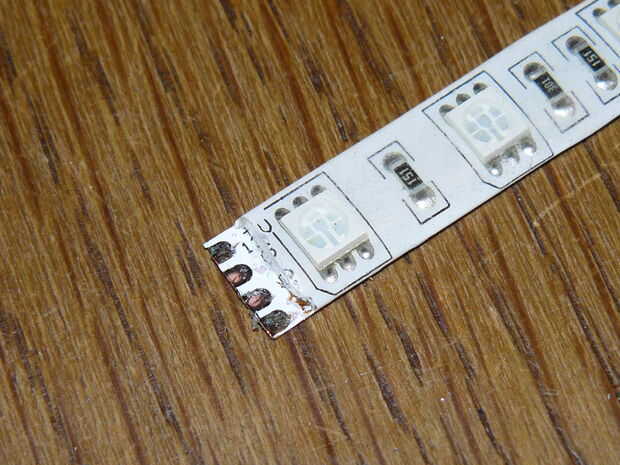

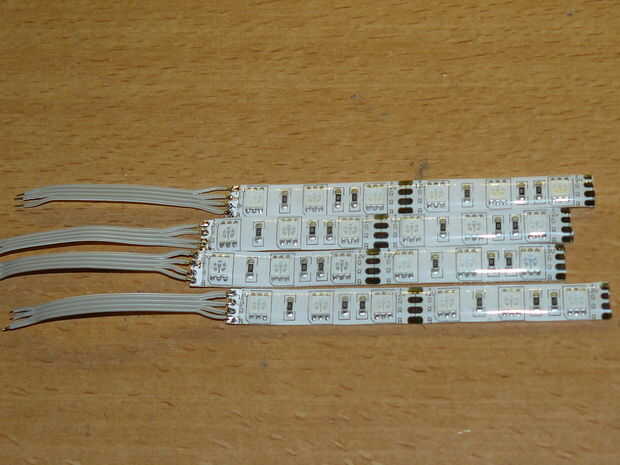

- Tira de la cubierta protectora de los contactos con un cuchillo. Compruebe de qué lado de la tira, hay 2 caras diferentes. Aunque no es terriblemente importante, sea la consistencia, escoger un lado y quedarte con él. Cuando la capa impermeable es de, usar el cuchillo la rasque con cuidado limpia los contactos.

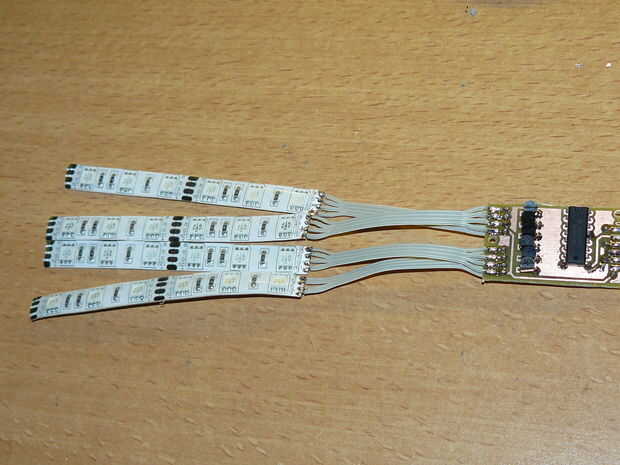

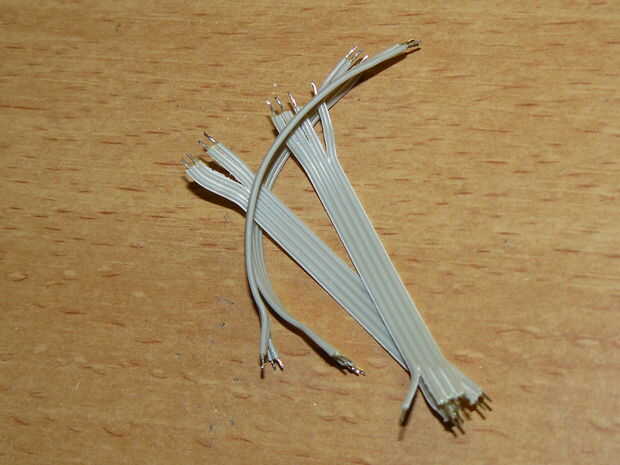

- La soldadura de las longitudes de cable de 4 hilos para las tiras rgb, luego a los módulos (ver polaridad al soldar las tiras. Es más fácil si pretin los contactos de la tira led y pretin también los alambres del cable. Esto asegurará una conexión perfecta cada vez.

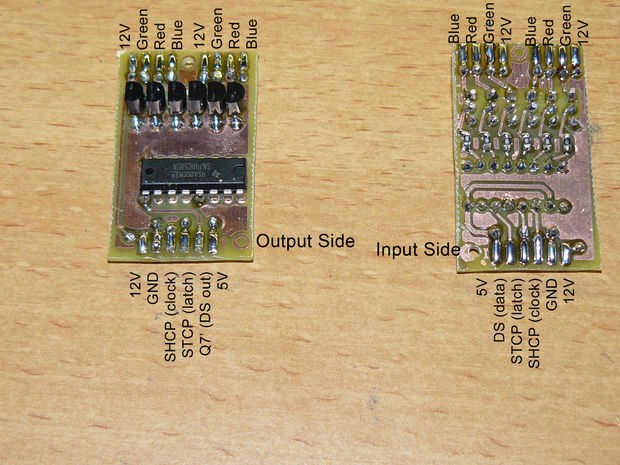

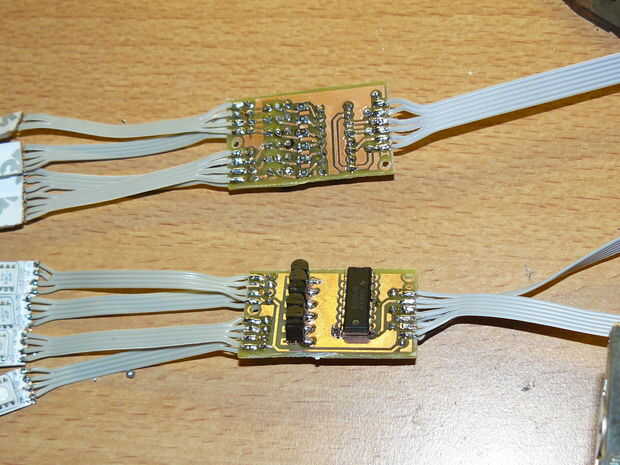

- El último paso es conectar los módulos junto con cable de cinta de 6 hilos. Asegúrese de usar bastante tiempo bandas de cable, realmente tendrá que cubrir una distancia con el cable. También incluyen la longitud de alambre en los titulares (alrededor de 8cm). Es más fácil resolver demasiado cable que es demasiado poco.
