Paso 6: Montaje de módulos RGB
Con las tiras led de hecho, se pueden montar los módulos.

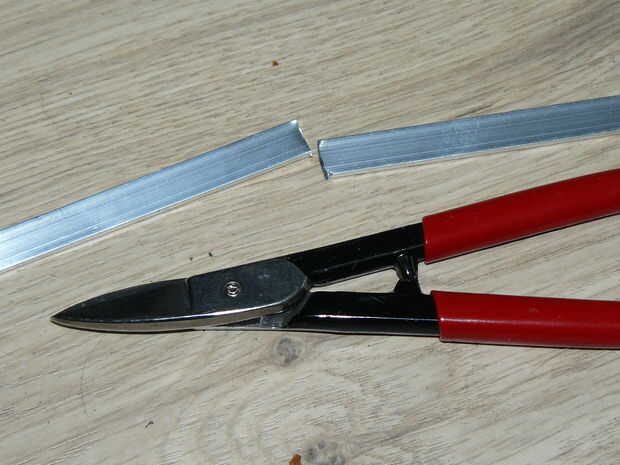

- La primera cosa a hacer es cortar el aluminio a la medida. La longitud del aluminio debe ser 2 * la longitud de tus franjas led + 1 * el espacio de la tira led. Calcular este valor y corte tiras de aluminio de 10 * 2mm a esta longitud.

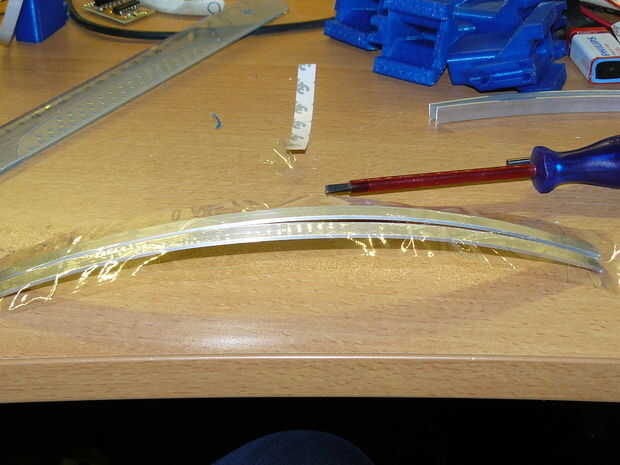

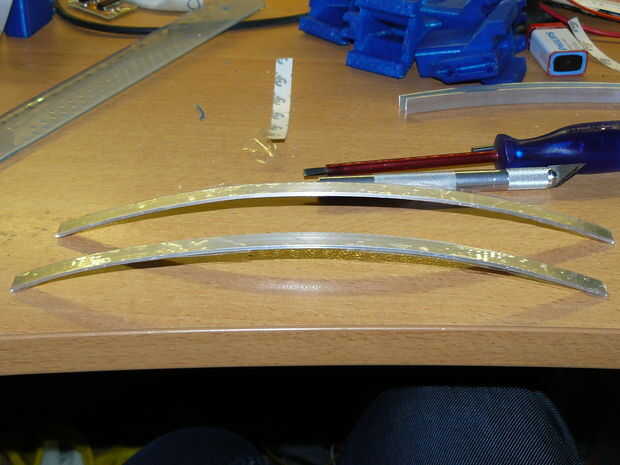

- Use cinta de enrollar las tiras de aluminio. Esto es importante. El pegamento en la parte posterior de las tiras led no es aislante, pero puede dejar pequeños cortos. Esto se confunde fácilmente desde cualquier otro defecto técnico. Envolviendo el aluminio en una capa de cinta, puede aislar el aluminio y evitar cortos.

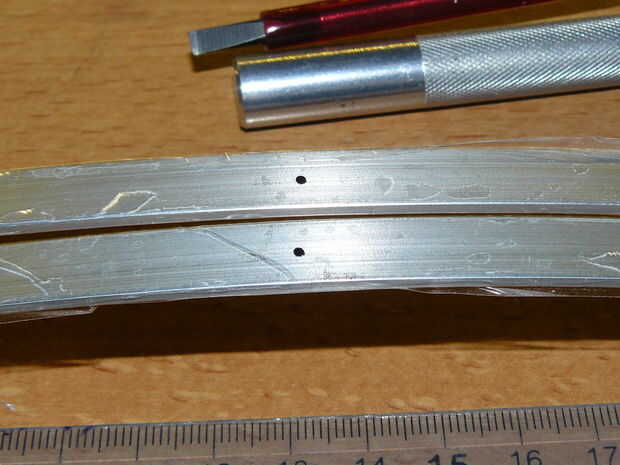

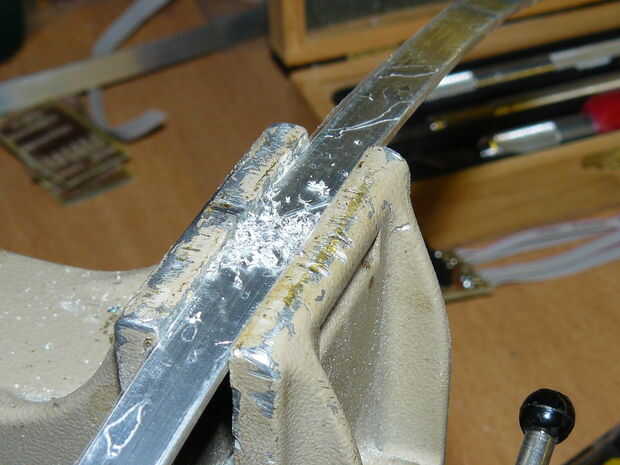

- Perfore un agujero de 3mm en el centro exacto de la tira de aluminio. Luego use un taladro un poco más grande para limpiar el fondo del agujero.

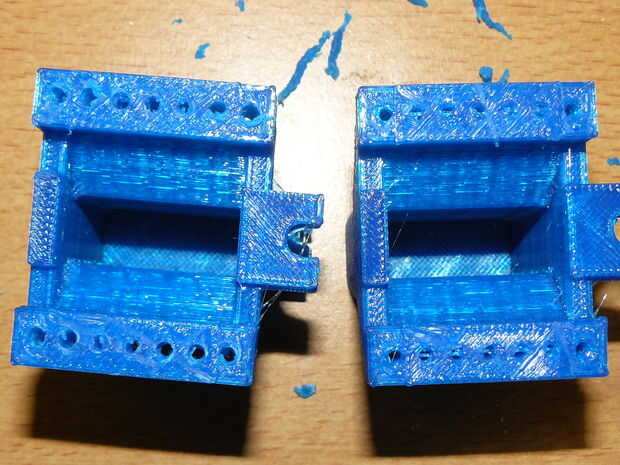

- Pretaladrar los titulares impresos 3D con una broca de 2.5 mm. De esta manera es fácil enroscar los tornillos M3.

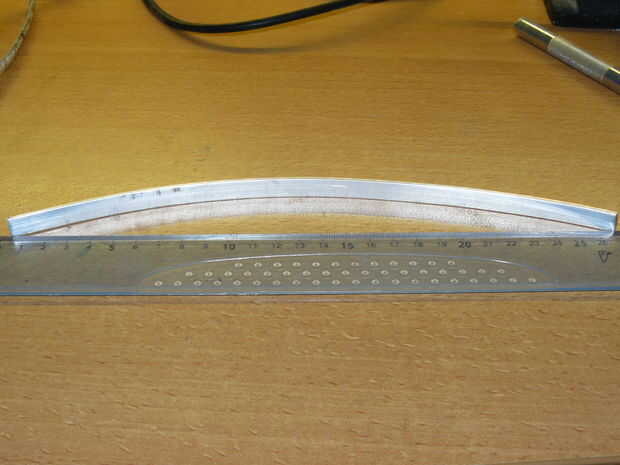

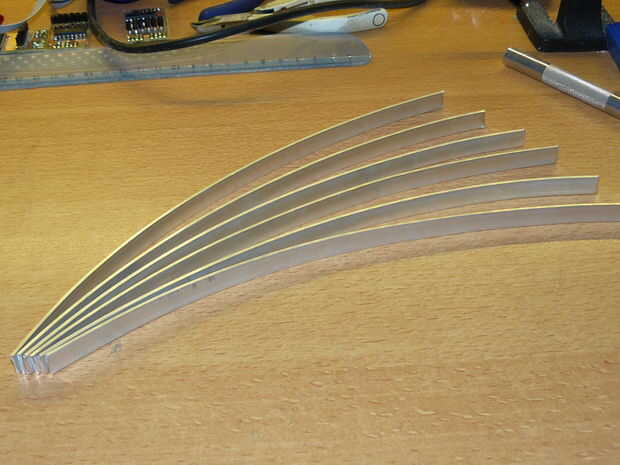

- Utilice 2 alicates para doblar cuidadosamente las tiras de aluminio. El radio exacto debe determinarse en su rueda. No doblar alrededor de los orificios perforados, se doble allí. Una punta corta: esfuerzo de torsión de la curva en un círculo, curvas en una parábola de la fuerza. Queremos círculo, así que apretar, no de la fuerza.
- Una de las tiras de aluminio para el soporte de montaje. El otro lado se colocará cuando el módulo se monta en la rueda, otra cosa que no encaja en el módulo.
- Añadir el circuito para el módulo. Hacer la cara del circuito la misma manera cada vez, de esta manera es más fácil orientar el RGB tiras y hacer que el LED enciende para arriba en el orden correcto.

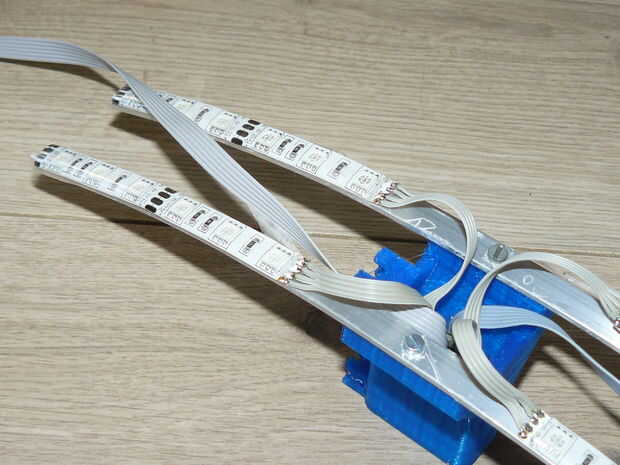

- Cáscara de la protectora de la cinta de la parte posterior de las tiras led y péguelos al aluminio. Sólo el lado con la tira de aluminio debe añadirse por ahora.
- El pegamento en la parte posterior de las tiras de led puede no ser la mejor calidad. Uso poco claro de cinta a cinta o lateral y el centro de las tiras led. Esta manera usted puede estar seguro de todo LEDs tiras se quedará pegada.
