Paso 13: El diseño acabado
Gracias por ver mi instructable espero que hayan disfrutado el viaje y si usted está planeando en la construcción de una pantalla de hélice entonces quisiera saber cómo subirte tu.

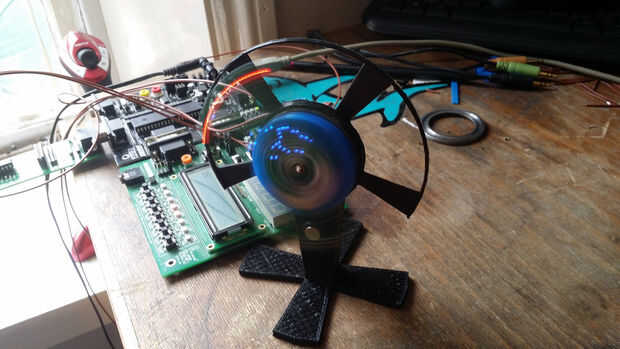

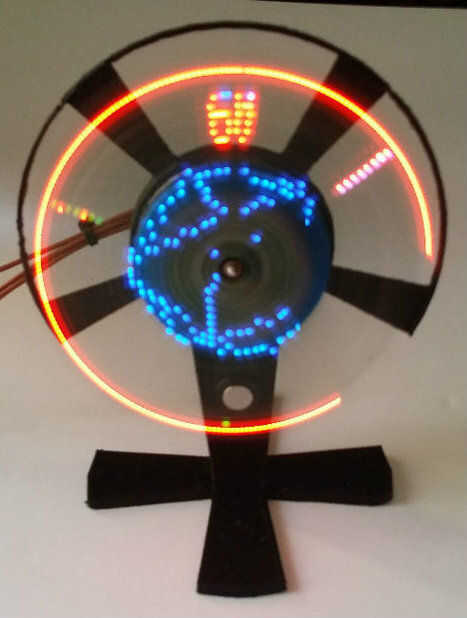

Jugando con el anillo de resbalón que me las arreglé para hacer la pantalla ejecutar muy tranquilamente como se aprecia en el video, como se puede ver mi teléfono está haciendo algunas cosas bastante extrañas como que va dentro y fuera de sincronización con el PWM LED. Para el ojo humano la pantalla es estática.
Actualmente estoy usando un 16F1937 con control PWM conectado a un controlador de motor para impulsar el motor de corriente continua. La velocidad del motor se controla entonces mediante un potenciómetro. Esto es actualmente una gran configuración de E-blocks pero fácilmente puede ser miniaturizado haciendo un PCB segundo. Cuando llego esto voy a publicar una actualización.
El PWB del LED está encendido por un sistema de suministro de banco de DC a 3.6V para tener en cuenta para la caída de tensión del diodo. Otra vez esto se añadirá al conductor del motor de PCB.
La pantalla ha sido equilibrada rápidamente con una gota de azul de refuerzo pero con el tiempo un poco más podría hacer un trabajo mucho mejor que si me permite ejecutar aún más rápido el motor sin vibraciones. Esperemos que mi teléfono puede tomar una foto mejor.
Ahora crack en con algunas animaciones y el IR corriendo por lo que podemos jugar algunos juegos...
