Paso 8: Montaje de las piezas
Para comenzar la Asamblea primero he quitado el aislamiento de cerca de 1 pulgada de mi cable de varias vueltas y esta había insertado a través del agujero en la pieza 3D protector impreso. Ubicados a los filamentos del cable y luego quebró el lado de empuje del cojinete en lugar asegurando fue tan al ras como sea posible con la superficie impresa 3D.

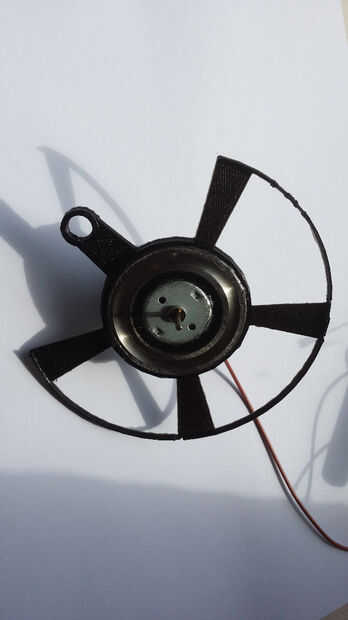

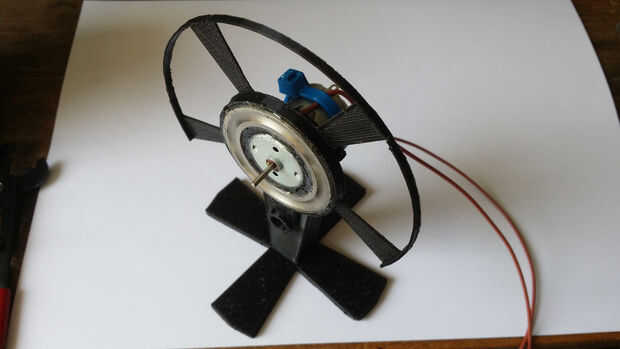

Luego inserta el motor y un CD se usa para obtener la parte delantera del motor perfectamente alineado con el metal de la placa del cojinete. Me tomé un tiempo haciendo esto hasta que fue perfecta y entonces utiliza pegamento super buena a ambos lados del 3D print para fijar el motor y la placa en posición. Sólo tenga cuidado de no conseguir cualquier pegamento en el motor o en la parte de contacto de la placa de apoyo.

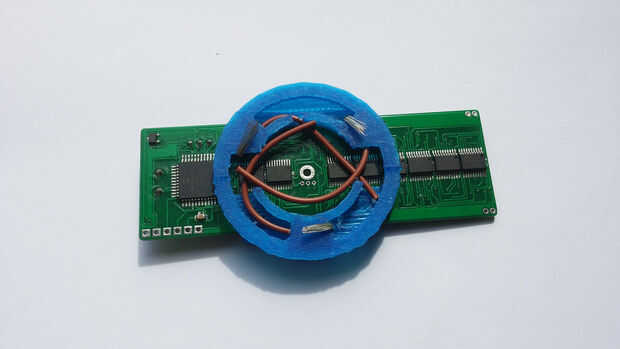

Luego se deslizó la otra parte 3D anillo impreso en mi PCB pantalla, alineados por lo que fue central para el orificio del eje motor en el PCB y pega esto en su lugar.
Una vez todo seco he añadido el cable de varias vueltas a la parte del aro y pegado en lugar antes de conectarse a través de los botones de potencia en mi PCB. Me empujó el PCB en su lugar sobre el eje motor y otra vez se tomó tiempo para llegar a esta nivelado correctamente antes de soldar la PCB directamente sobre el eje del motor.

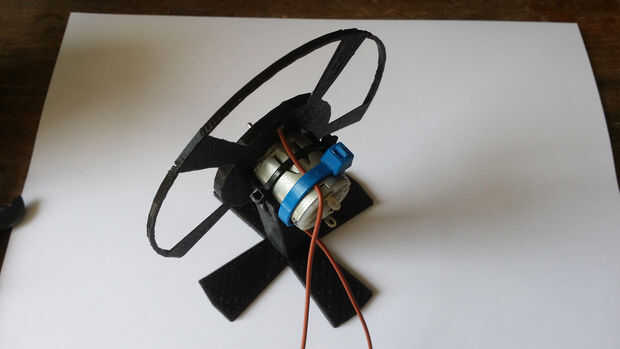

Otro pedazo de cable de varias vueltas se añade en la parte inferior del soporte del motor en el soporte impreso 3D y el motor se mantiene en su lugar al soporte usando bandas de amarre.
Cables adicionales entonces se sueldan a los bornes del motor me da 4 cables en total, 2 para el motor y 2 para la pantalla electrónica.
