RGBike POV - proyecto abierto (4 / 9 paso)

Paso 4: Los componentes de la soldadura

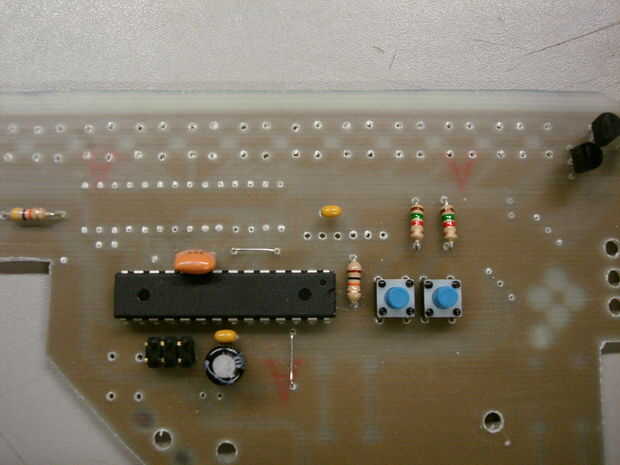

Después de hacer el PCB, a soldar los componentes.

Siga el diseño esquemático y tablero para rellenar la Junta.
Le sugiero que para empezar con el microcontrolador relacionadas con la materia y prueba primero.
No te olvides de la soldadura de los cables de puente!

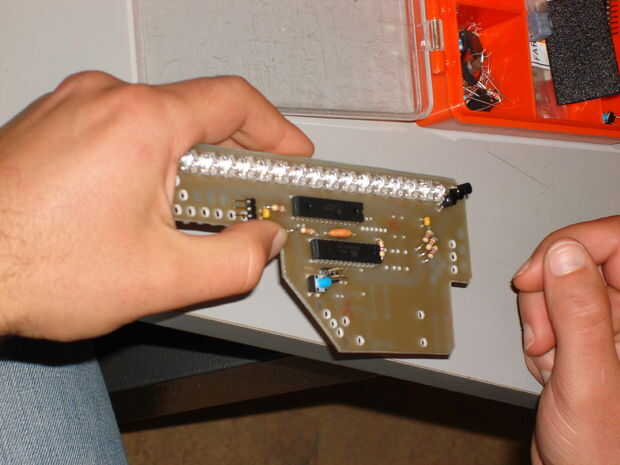

Luego soldar todos los LEDs y TLC5940 y todos los componentes restantes.

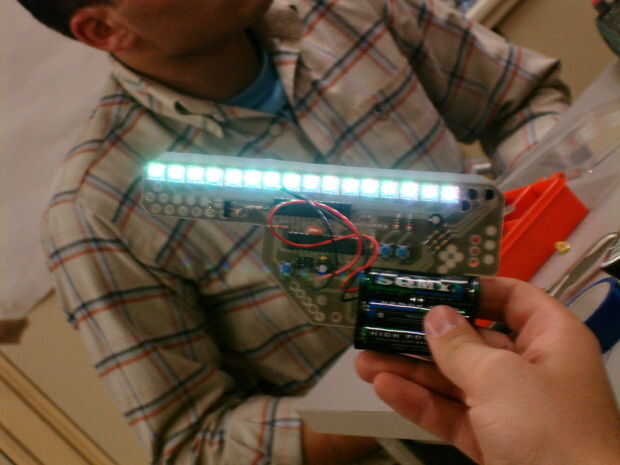

Fijar correctamente las pilas, si no a volar! (vea el video)
Ya que no tengo el portapilas que coloqué en el diseño de la Junta, tuve que usar otro tipo de soporte.
