Paso 2: Hardware que necesita hacer jardín riego automático Arudino.
En primer lugar se necesita un poco de compras.
Voy a describir una versión simple del sistema que se puede describir fácilmente mediante la adición de rociadores adicionales o lo que usted necesita para hacer su jardín hermoso.
Lo que he usado es:
0. GENERAL - estamos haciendo proyecto en sistema de agua de 1/2 pulgada. Todo lo que compres (electroválvula o tubos, etc.) Asegúrese de que usted compra escala 1/2 pulgada. De lo contrario fracasarás conectarlos y biger tamaño es (3/4 de pulgada o 1 pulgada) va caro así - no tiene sentido!
1. Arduino UNO
2. Escudo de relés 8. NO comprar 8 relés escudo a menos que desee administrar 8 dispositivos. Comprar fácilmente 2 relés para 2 electroválvulas. ¿Se utilizan 3? OK - tome 3 Relais protector de ebay o amazon. Importante:! Relés deben ser hasta 230V

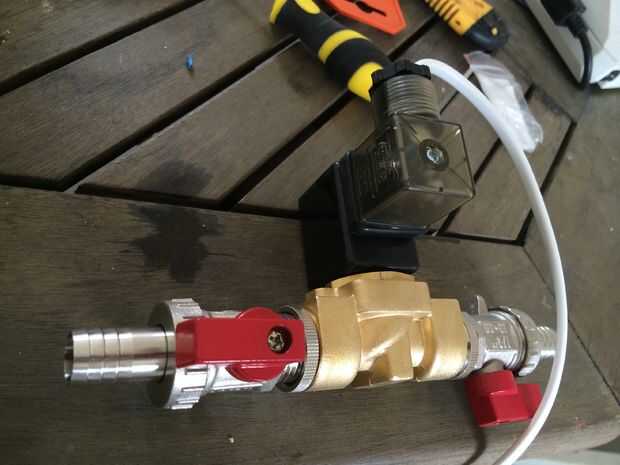

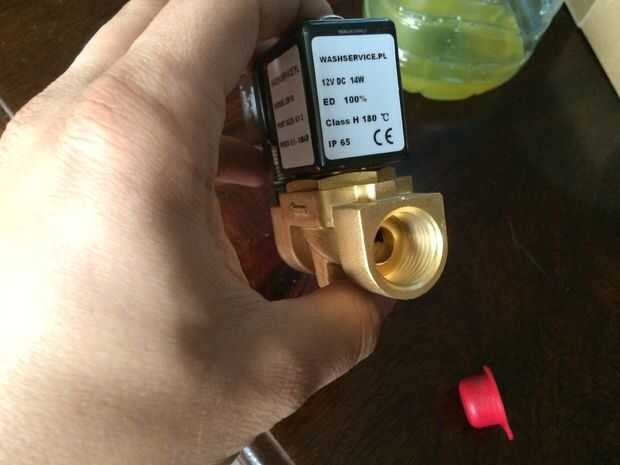

3. electroválvula 9 o 12 voltios (no compre 230V - para Europa - o 120V para Estados Unidos) - estamos trabajando con el agua - vamos a hacer seguro). Baja tensión es genial :) He utilizado 1/2 pulgada en ambos
4. adaptador. 9 o 12 voltios - 2 amperios. Necesita algún poder para abrir la válvula. Consulte con electroválvula vendedor - tal vez hay algo que ella sugiere. Personalmente he usado disco duro externa 12V 2A adaptador de corriente (para el compartimiento para unidades externas WD que ya no utilizo). Si tienes similares en uno de sus cajones - utilizar :) - ahorrar dinero fresco así :)
5 cables Cables Cables :) Supongo que tienes unos cables para arduino prototipos macho a macho y macho a hembra - un montón de esos seria genial:). Además necesita tener 2 cable de alambre - dependiendo de cuánto de arduino a la electroválvula y de arduino a la humedad del suelo es sensor. Tomé 10 metros de cable de 2 hilos y cortar para tener 5 metros x2.
6. sensor la humedad del suelo. Esto es simple pero asegurarse de que tenerlo terminado. Significa que viene con un regulador en el medio. Precio es muy bajo en este caso. Tengo una de ebay por USD 4. Me puede dar DIGITAL o analógica señal (para propósito de este proyecto estamos utilizando análogo).
7. pipa de agua - flex 1/2 pulgada uno. Tomar 25 metros, dependiendo de cuántas regaderas quieres tener.

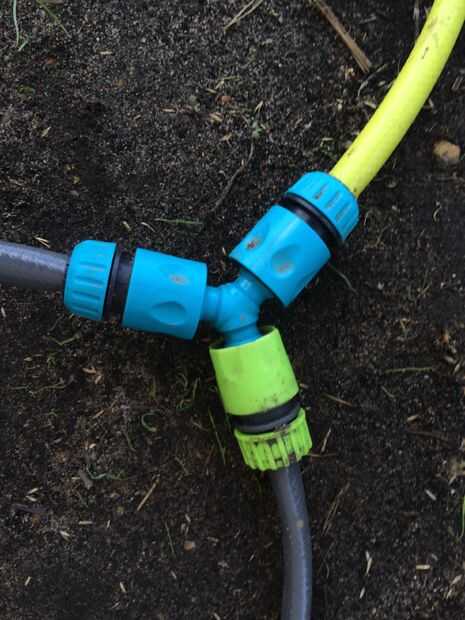

8. divisor de pipa de agua - 1/2 pulgada. OPCIONAL - si decide regar tu jardín con dos aspersores.
9. pipa de agua conectores + conector o abrazadera y apriete flexible tubo en electroválvula.
20. 1/2 pulgada de la regadera :)

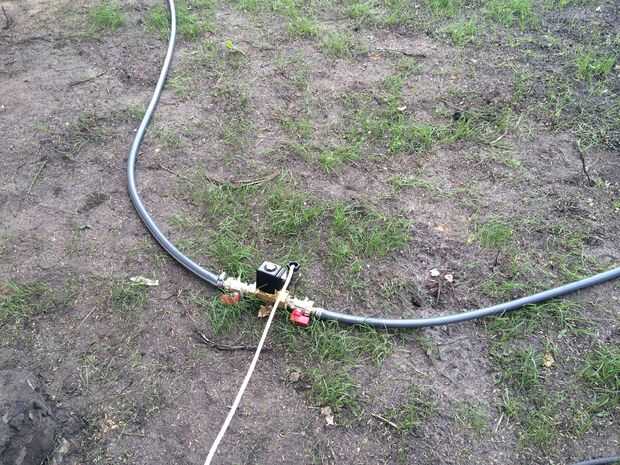

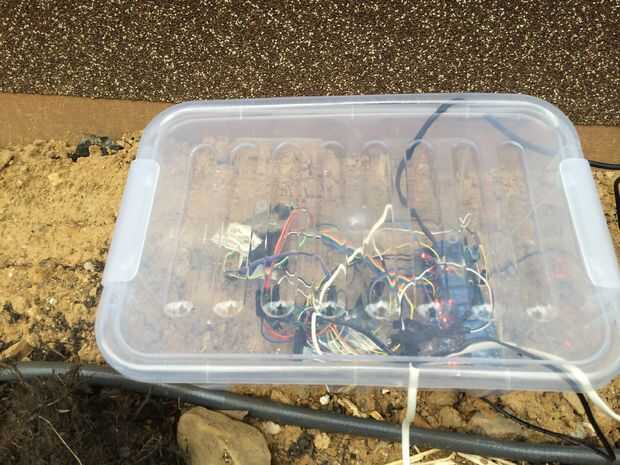

Al final el sistema de tuberías debe parecerse a esto.
1. hidráulica de flex está conectado a su válvula de inicio.

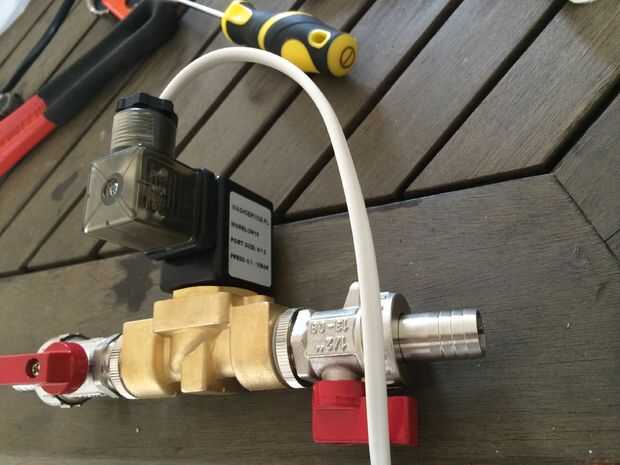

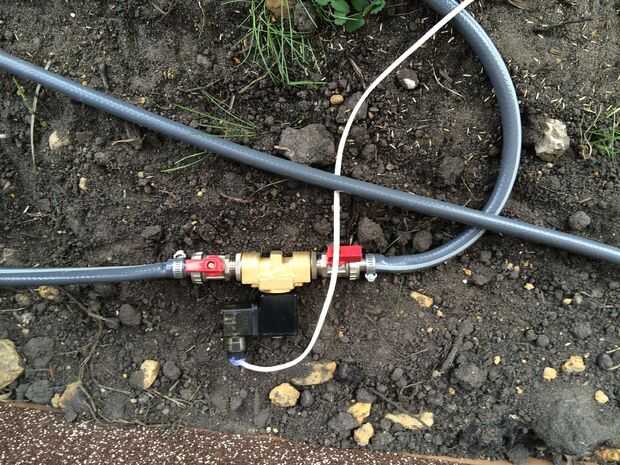

2. luego va a la electroválvula (Asegúrese de conectarlo según el flujo).
3. de eléctrico de la válvula va al spliter (opcional - ver punto 8 anterior)

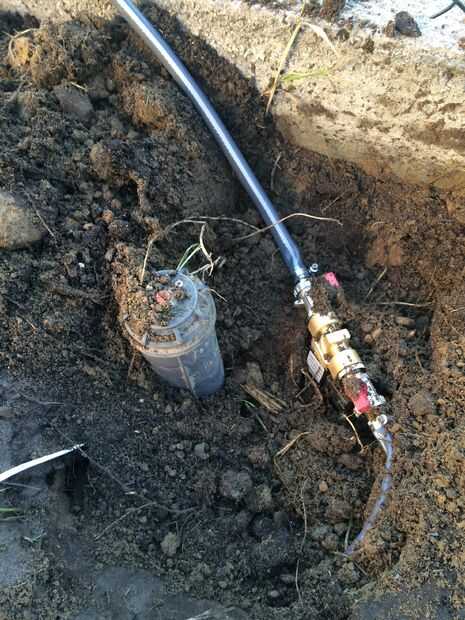

4. desde el splitter va a regadera.
Ver fotos y Grite pidiendo ayuda si algo no está claro.
