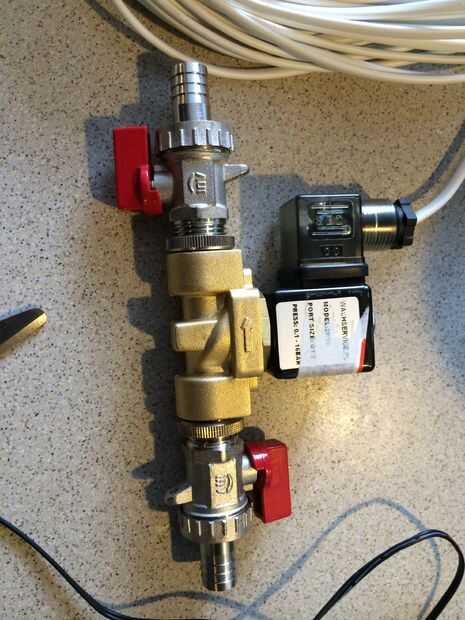

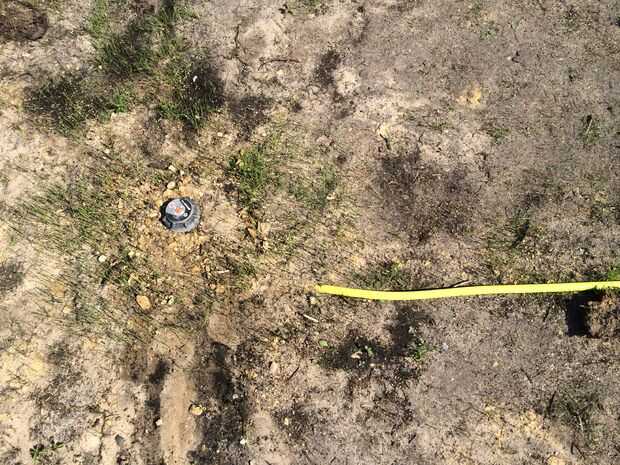

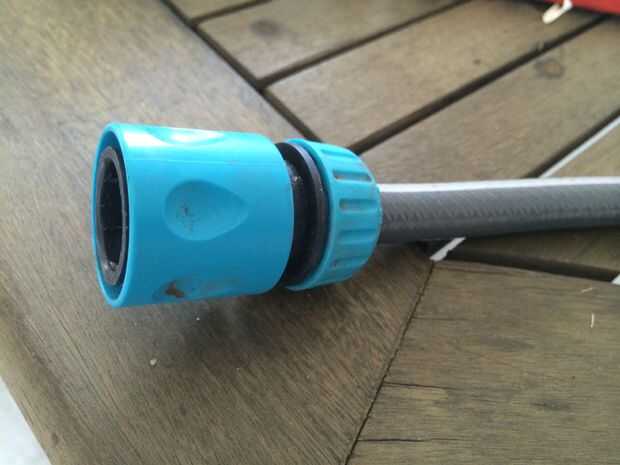

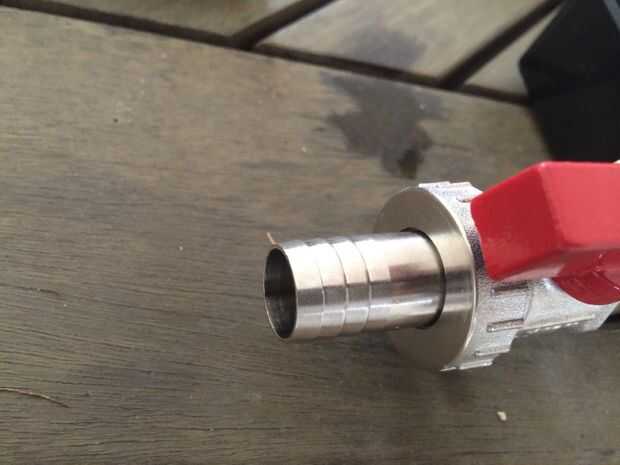

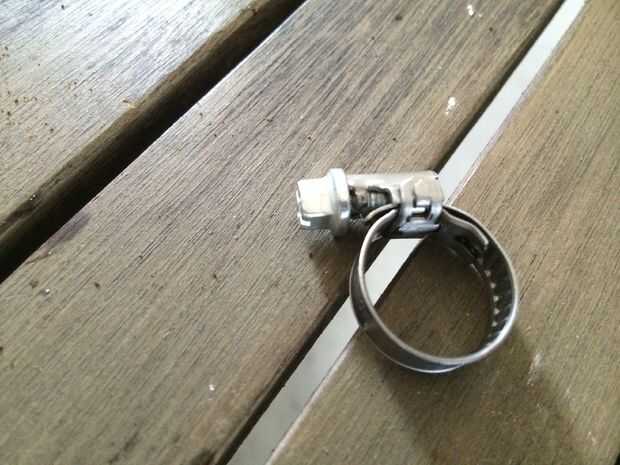

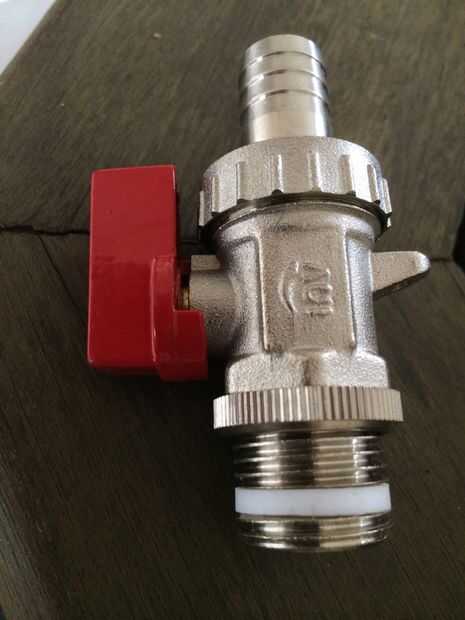

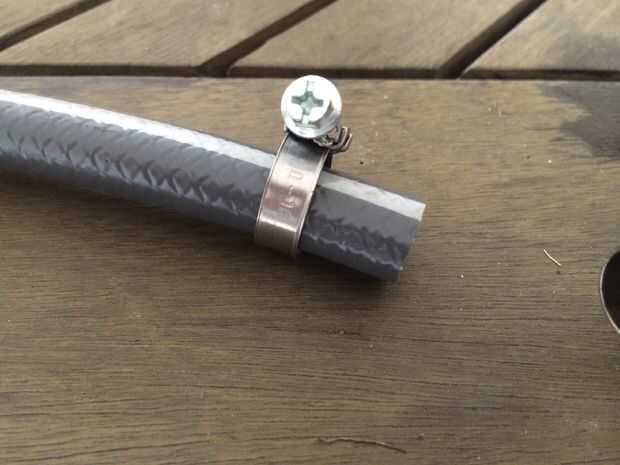

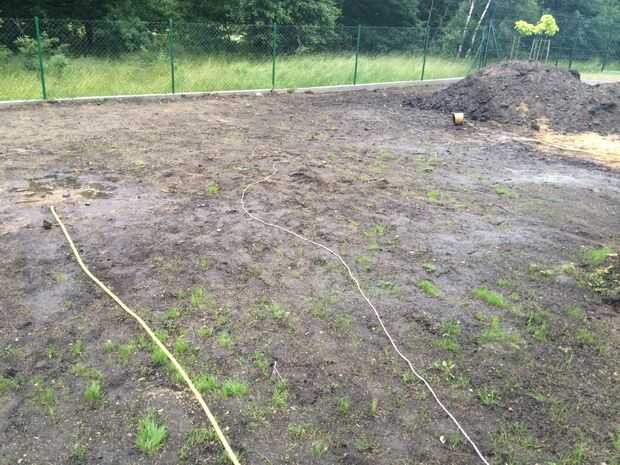

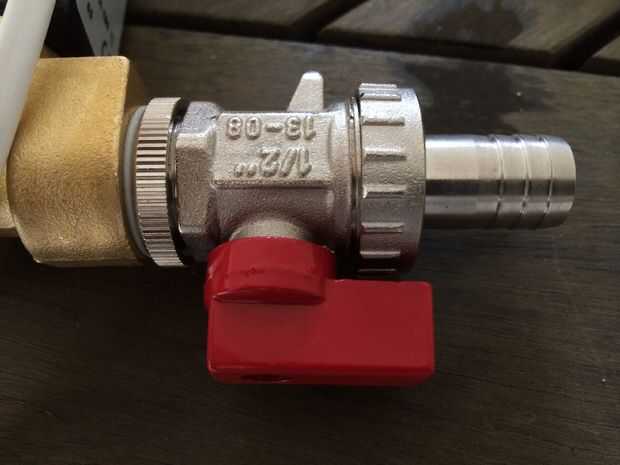

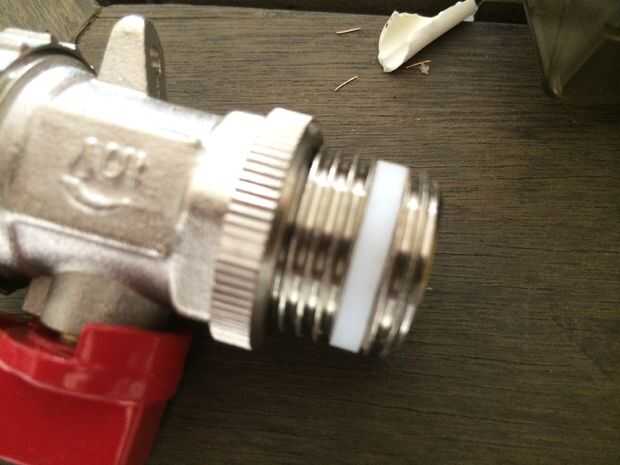

Paso 4: Cableado / electroválvulas / Gard-A-agua

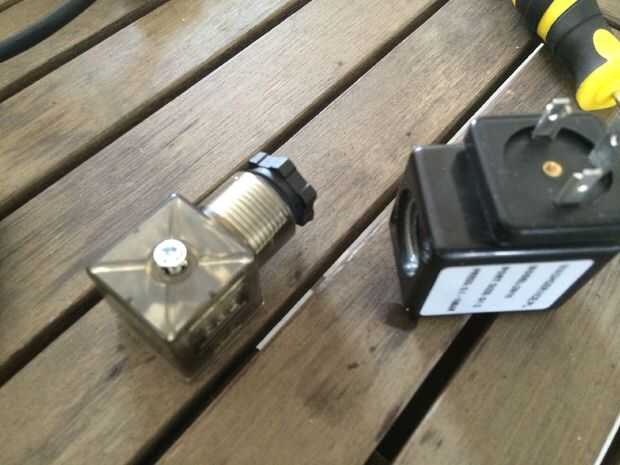

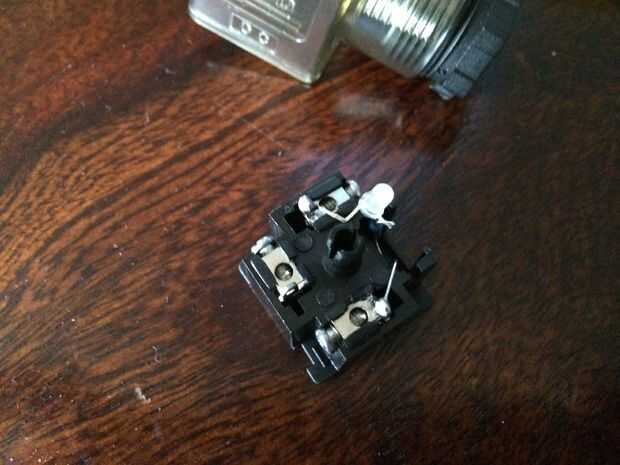

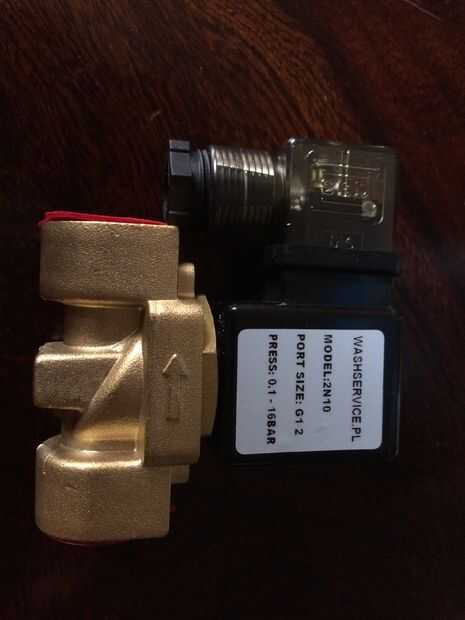

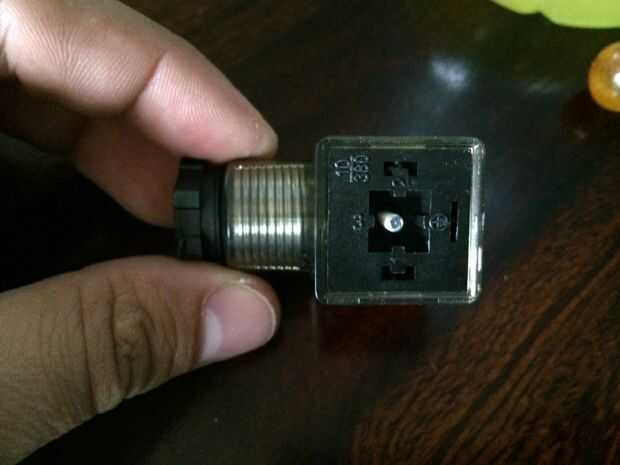

Ahora lo que vamos a hacer es conectar adaptador de corriente para relé y del relé electroválvula. ¿Por qué? Bueno si usted alimentar al relé Arduino decidirán (basada en código) cuando pase corriente y activar electroválvulas permitiendo que el agua fluya a través de él.

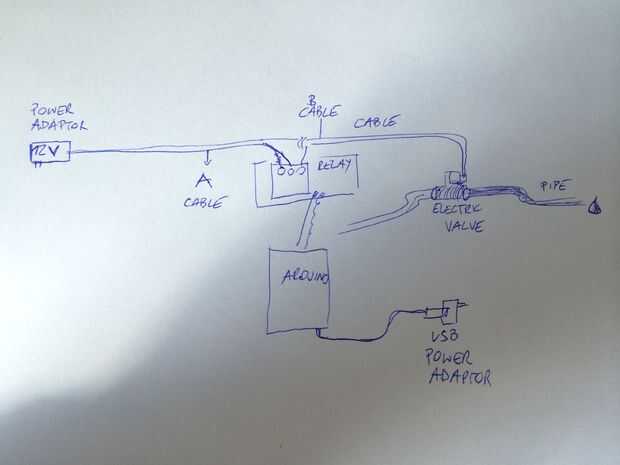

Descripción (ver adjunto :) boceto hecho a mano):
1. suponiendo que usas adaptador clásico que has encontrado en el cajón - extremos con cable y algunos jack al final. Corte el conector y dos cables separados. Asegúrese de que estén aislados. Nombre de uno de lo cable A y el otro una B.
2. Conecte el cable al centro de relé (debe tener 3 agujeros-izquierda, medio, derecha) agujero.
3. tomar 10 metros de cable de dos hilos y cortar por la mitad.
4. Conecte uno de sus cable hoyo correcto del relé.
5. Conecte la segunda B de cable a cable de adaptador de corriente.
6. Asegúrese de que usted aislar adecuadamente para no cortocircuitar.
Vamos a resumir la causa usted puede pensar que se está haciendo en este momento difícil. No es así. Ver, hay dos cables que salen del adaptador de corriente. Uno de ellos debe pasar por el relé. Entra en relevo en uno de los agujeros y sale otro. Permite arudino control es ON/OFF. Al hacerlo, la electroválvula se abre o cierra. Entonces dos cables (el que el relé de la salida y original de adaptador de corriente) va a la electroválvula. Tan simple como eso.
