Riego de jardín con agua de GARD A Arduino proyecto (6 / 7 paso)

Paso 6: Codificación codificación codificación

Solicite código - tienes ;)

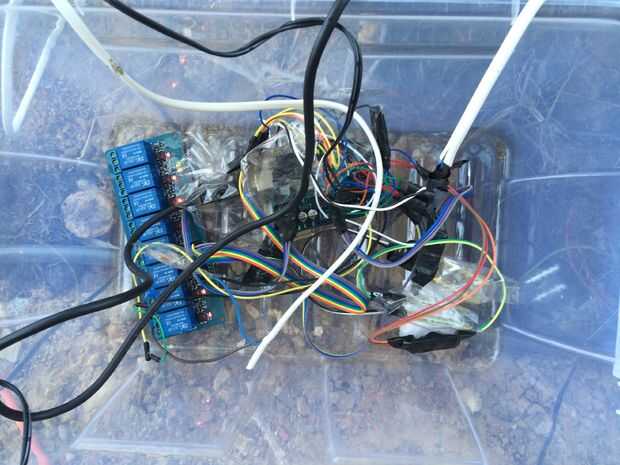

Rejilla de conexión JS ;)
necesita compartir ardu 5v con relé y soilhumid

ARDU 5v vcc para

ARDU 5v en vcc soilhumid

ARDU gnd a gnd soilhumid

ARDU gnd (segundo) a tierra del relé

ARDU a0 para a0

ARDU d6 para in1

ARDU d7 para in2

ARDU d8 para in3

ARDU d9 para in4

ARDU d10 para in5

ARDU d12 para in6

ARDU d13 para in7

ARDU d4 para in8

#define relé 1 6

#define relé 2 7

#define RELAY3 8

#define RELAY4 9

#define RELAY5 10

#define RELAY6 11

#define RELAY7 12

#define RELAY8 4

void setup() {}

Serial.Begin(9600); Comenzar conexión serie

pinMode (relé 1, salida);

pinMode (relé 2, salida);

pinMode (RELAY3, salida);

pinMode (RELAY4, salida);

pinMode (RELAY5, salida);

pinMode (RELAY6, salida);

pinMode (RELAY7, salida);

pinMode (RELAY8, salida);

}

void loop()

{

Serial.println(analogRead(0));

Leyó el pin analógico A0 e imprimirlo (copias de nueva línea)

if(analogRead(0) > 550)

Si suelo humedad arriba - 550 de encendido/apagado (cambio alto a baja si es necesario) electroválvula

{

digitalWrite(RELAY1,LOW);

Delay(9000);

}

otra cosa

{

digitalWrite(RELAY1,HIGH);

Delay(9000);

}

}
