Paso 2: Imprimir el conector (es)
Encontrará los modelos para imprimir aquí. Tenga en cuenta que los archivos compartidos que son ligeramente diferentes de lo que ves en las fotos aquí. Esto es debido a que los archivos son varias versiones por delante de las imágenes.

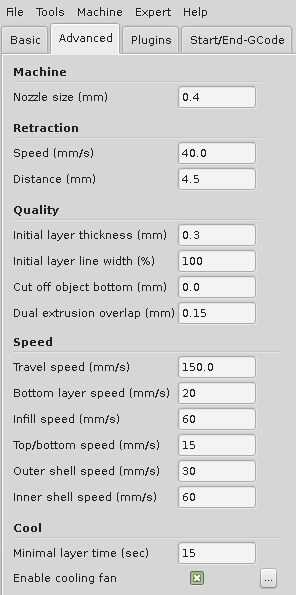

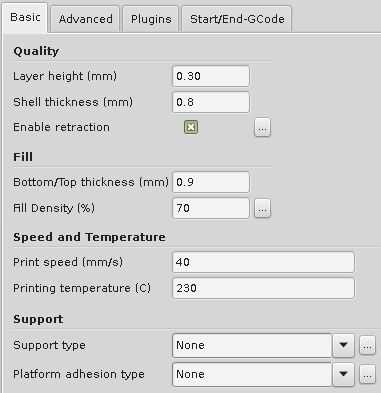

El conector se debe imprimir con densidad decente (70%), espesor de la cáscara (.8mm) y (.9mm), de espesor superior o inferior para que no rompa cuando conecta cosas y puede ser hecho a prueba de agua. Ver las fotos para la configuración sugerida cura .
El conector tiene tres conectores de manguera de 10mm. Esto permite la escalabilidad. Un conector puede vinculado a otros dos o cerrado con un lazo de la manguera. Si hubiera solamente una manguera enchufe, otro grifo de agua en el tanque se necesitarían para proporcionar que cuatro cámara de goteo más tapones. Si tenía enchufes manguera sólo dos, no se podía cerrar con un pedazo de manguera y necesitaría algunos adaptador tapa o corcho. Este diseño, con enchufes de tres mangueras, le permite cerrar todo con manguera estándar barata, que tiene un número impar de conectores.
Objetos impresos recién 3D no son a prueba de agua. Para que sean agua firmemente, objetos impresos con ABS deben recibir tratamiento con acetona (10s inmersión en acetona pura). Objetos impresos PLA pueden tratarse con calor para que la superficie se derrite un poco y cierra cualquier avería. La temperatura debe ser alta y el tratamiento rápido, para que todo el objeto no fundirse. Puede utilizar un soplador de soldadura sobre la superficie. ¡ No olvides los interiores!
El conector tiene cuatro zócalos de 15mm que recibirán la cámara de goteo. Para cada uno, un adaptador debe ser impreso fuera de un material flexible como el ninja de la flexión, y luego ajuste en los zócalos. El adaptador fue diseñado para recibir una cámara de goteo estándar con un enchufe de 5mm de diámetro. Ajuste el adaptador flex de ninja puede ser un poco difícil. Eso es por diseño, hace flojo y no ser a prueba de agua.
