Paso 1: impresión
Lo primero es lo primero, las partes necesitan imprimir y limpiar.
Se necesita sólo de un carrete entero de plástico ABS (820grams). No has probado PLA, es significativamente más débil, pero puedes probar si quieres!

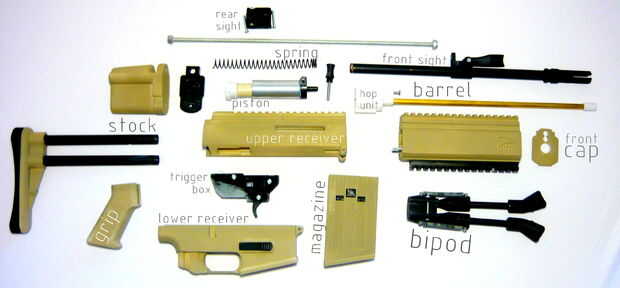

La mayoría de las 46 partes caben en el volumen de impresión de una impresora de escritorio (120mm cubed), pero hay algunas piezas más grandes que tendrán que imprimir en una impresora más grande con 200 mm de ancho/profundidad y 200mm de altura. Esto es incómodo, lo sé, mi próxima arma será diseñada totalmente para un volumen de impresión 120mm cubed. Usted podría dividir ellos y pegamento nuevamente junto con solvente, pero tenga cuidado acerca de impresión demasiado grande en una cama abierta, usted puede conseguir deformación.
Las partes están diseñadas para imprimirse en una cierta orientación para un mínimo soporte material, fuerza en la dirección de las fuerzas y también para evitar capas de agarrar entre las partes, es decir, las capas son perpendiculares a las piezas móviles rápidas.
Ves en los archivos de piezas que un lado es de color rojo-este es el lado de la printbed.
La mayoría de las fotos explica el conjunto bastante bien, pero comentaré los detalles de diseño a medida que vamos. Si usted está confundido en algún momento, echa un vistazo a la animación de despiece para ver cada tuerca y el tornillo juntos.
