Paso 1: modelo de CAD 3D
Paso A:

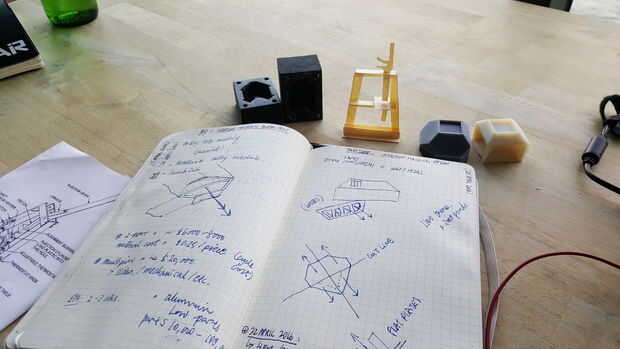

Dibujo a mano es una gran parte de mi proceso de diseño.
Gran parte del proceso de fabricación de este modelo de CAD se basó en tratar de encontrar la mejor solución de construir una versión fundida de un modelo 3D que funcionaría con un molde en 2 partes o 3 partes, para la mayor parte de la misión de RMS. Por lo tanto, mucha de la exploración es buscar la forma de manipular mejor una forma que puede ser formada fácilmente en un sistema de molde de inyección simple.
Paso B:

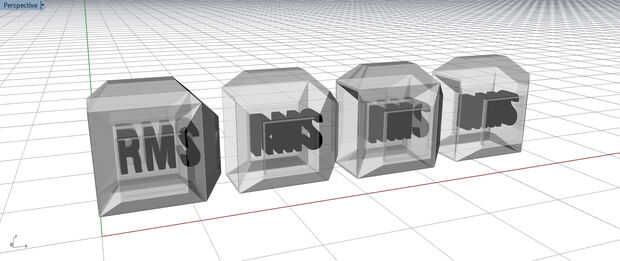

Uno podría primero modelo la forma de modular en cualquier software de CAD 3D, donde la fuente (una geometría de texto sólido extruido) puede entonces incrustados dentro de los encofrados modulares y se preparó en un archivo STL.
Esta forma particular se diseña en Rhinoceros 3D de McNeel (esto puede también ser fácilmente diseñado en Autodesk fusión - un programa libre y código abierto) y luego exportado a un archivo STL, para ser importados al sistema Connex que importará el archivo de STL para la impresión a la impresora de Objet. La fuente que se utiliza fue nuestro texto del logo de RMS propiedad de sistemas modulares flexibles.
