Paso 2: cableado
La primera foto es una vista básica de cómo empecé este proyecto de cableado con el método MOSFET.
Terminé abandonando porque tengo más ideas para mi coche y el relé tenía más sentido.

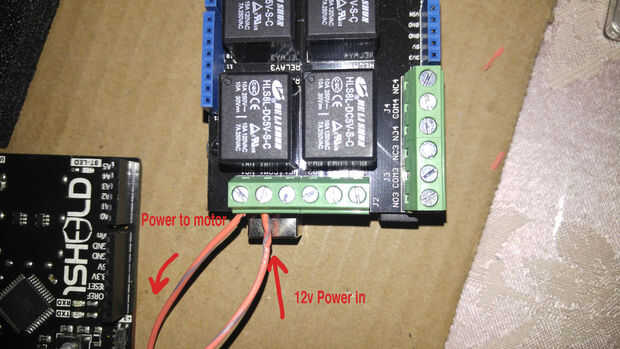

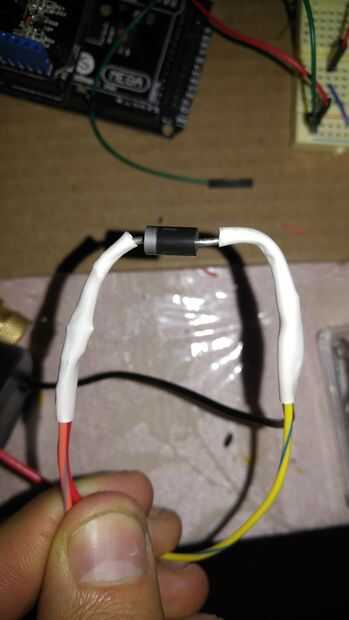

El escudo de relé de seeedstudio que estoy usando ahora está descatalogado, pero todavía puede encontrarlo en el shack de radio. Utiliza pernos 4-7 así como 5v y tierra. Conecte su fuente de 12v a comm y la carga de su motor NO (normalmente abierto). Si no tienes un escudo, conectar 5v de tu arduino a vcc en el módulo de relé y el pin 7 a 1. Asegúrese de que cable del diodo en la dirección correcta.
Puede usar el bosquejo del debounce botón encontrado en el IDE de Arduino. Asegúrese de que cambiar el pin de 13 a 7. También, si estás usando un botón Asegúrese usted alambre hasta pin 2. Hay un montón de tutoriales que muestran cómo conectar uno para que no se en aquí.
Con el 1Sheeld puede utilizar el dibujo del botón y ajuste el botón pin a 2 en la aplicación. A continuación, pulse la pantalla para controlar el flujo de agua
