Paso 5: El circuito
Colecciones de gafas de seguridad! ¿Tiempo para hacer algunos cables, eh? Bien, vamos a necesitar el tablero medio primero. Para configurar esta tarjeta, coloque un cable de puente desde una fila de red ademas de la linea a la otra. Realizar la misma acción con las filas de azul menos línea. Ahora que esto ha terminado, vayamos al circuito real!

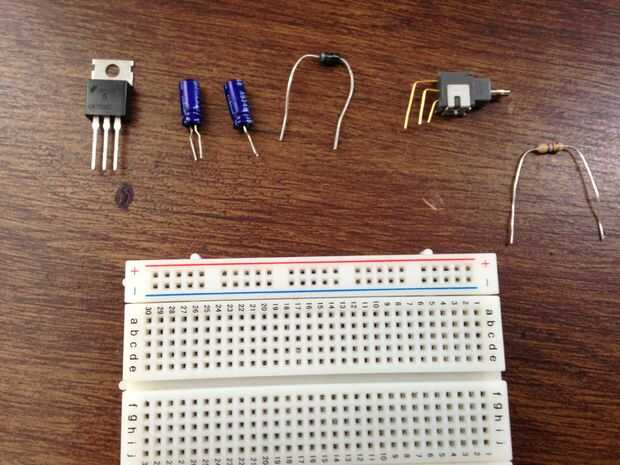

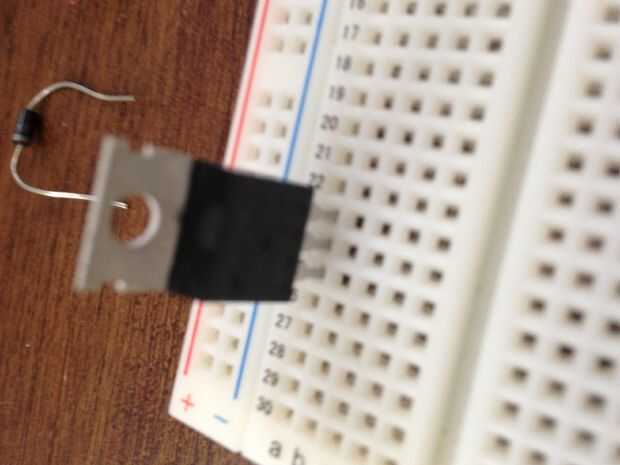

- Colocar un circuito integrado de 7805 en la Junta.

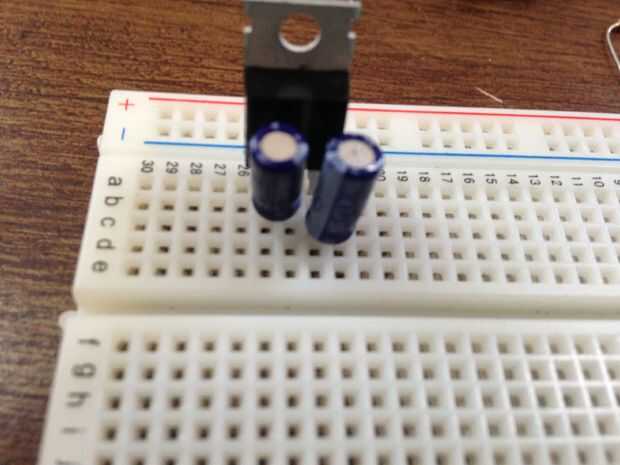

- Conecte un condensador de 10 uF de plomo 1 del IC a llevar 2 y plomo 3 conducir 2.

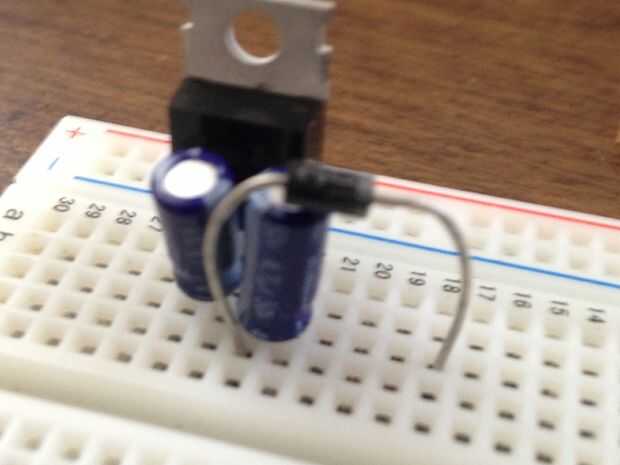

- Coloque un diodo de plomo 3 del IC a la fila desocupado.

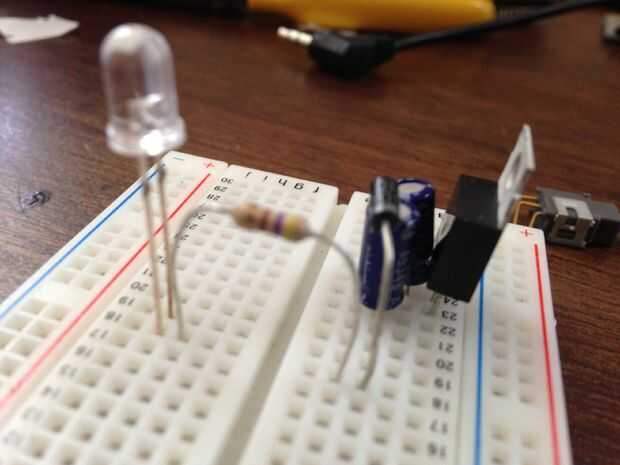

- Conecte el extremo de este diodo a una resistencia y conecte a un LED.

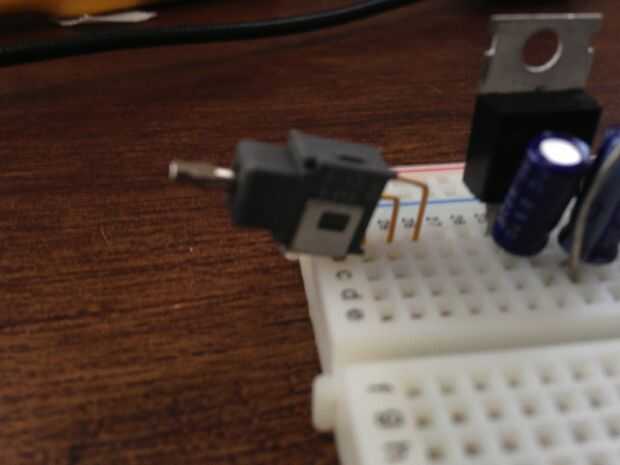

- Ponemos un interruptor en cerca o en el extremo de la placa.
- Hilo de ejecución 2 del IC a la tierra y hacer lo mismo con el LED.
- Conecte el extremo del interruptor para plomo 1 del IC.
- Recortar una de 3 pulgadas de largo por 2 pulgadas pedazo de ancho de espuma de poliestireno y montar la placa sobre el mismo.
- Corte un agujero semicircular de diámetro 1.5 pulgadas en el extremo del bloque.

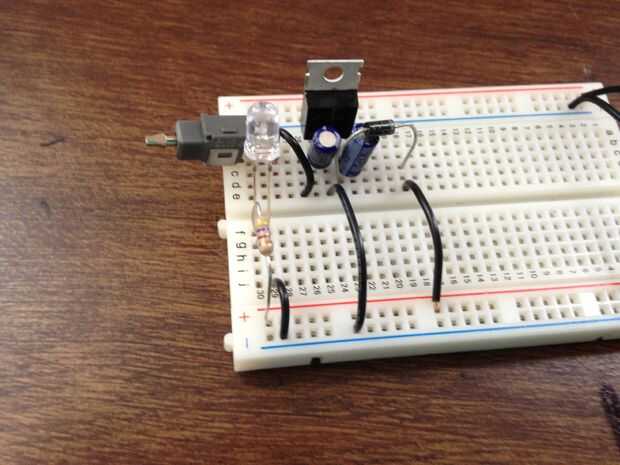

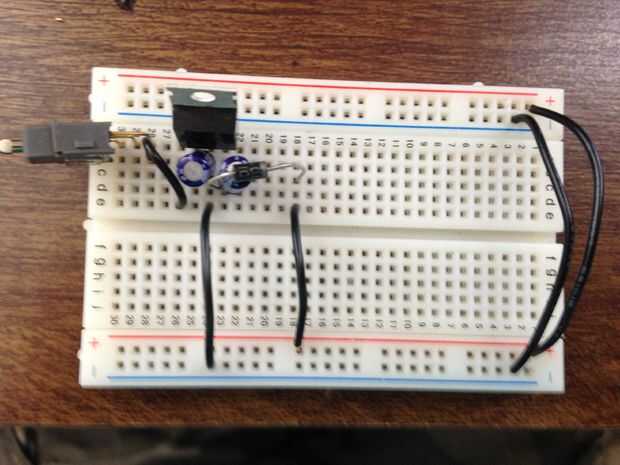

La base de su circuito ya está completo - tiempo para el brazo del servo!
