Paso 3: El cartero golpea

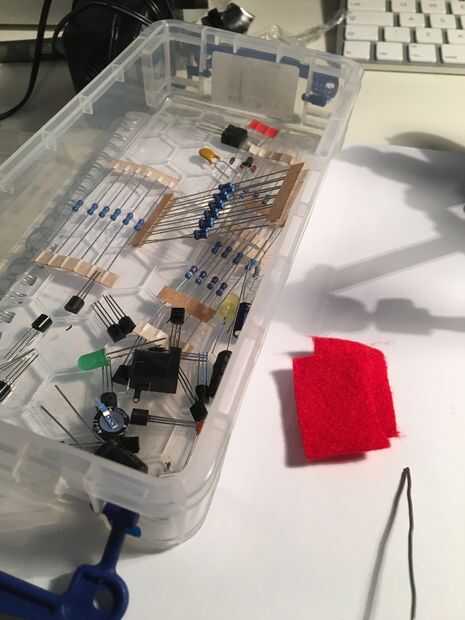

Una de las mejores partes de cualquier proyecto debe ser pedido las partes y esperando al cartero llamar. Los tubos estaban todavía en camino de Ucrania, los indicadores de INS-1 habían llegado y había empezado a soldar entre sí el kit de PVElectronics.
Vale la pena mencionar que el kit de PV es excelente, muy fácil de armar, con documentación de primera clase. Muy recomendable.

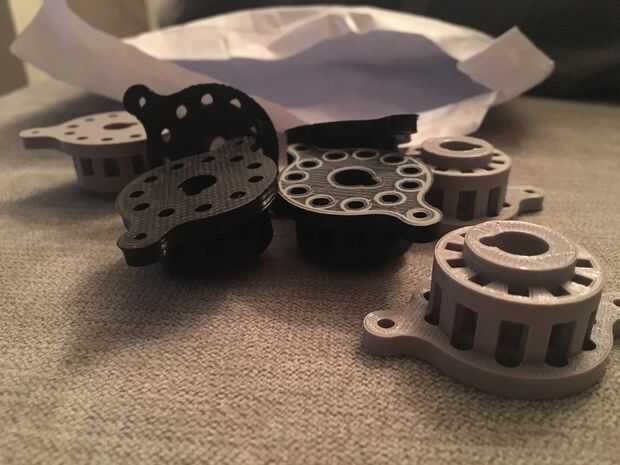

Los enchufes siguen siendo un problema, pero un sábado por la noche, que había encontrado una referencia a tomas de tubo en-1 en un foro y el chico fantástico había ligado un archivo de modelo 3D una toma para mis tubos. De 15:00 el día siguiente, encontré una impresora 3D cubo, acordado un precio y los observaba se imprime, en vivo online. Fueron entregados el miércoles de esa semana! He incluido el archivo principal para ahorrarle la búsqueda. No tengo problemas con tolerancias como 08-50-0106 MOLEX plegadores tensar cualquier entre clavijas y tomas de corriente.

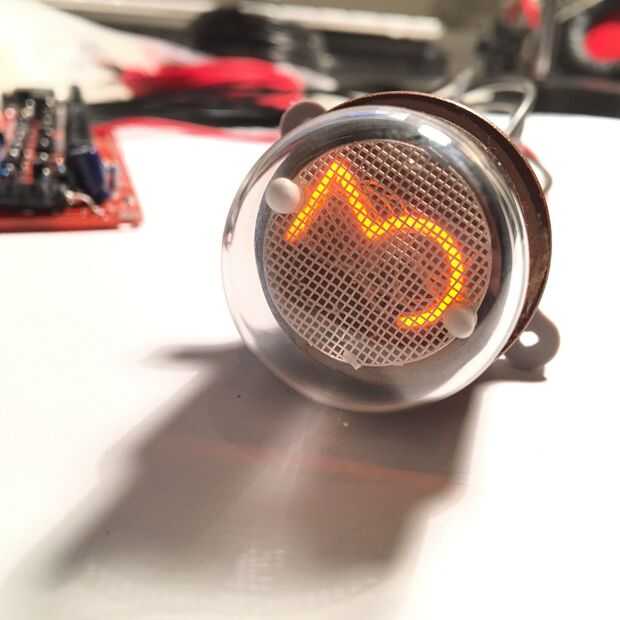

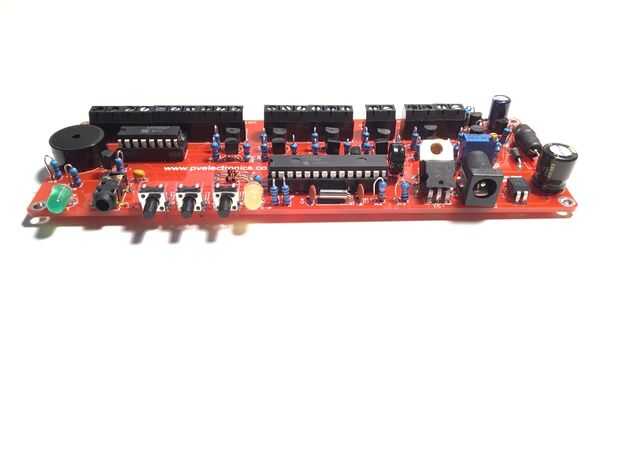

Kit construido y probado, descarga los condensadores Lee y conectores crimp ordenaron. En los hilos y un enchufe primer test... mi respiración y me funcionó! WOW...
Piezas utilizadas hasta ahora:
- PVElectronics - Dink - kit de tubos nixie remoto
- Tubos de 1 en x 6
- INS-1 indicadores x 5 (4 necesarios)
- Tomas impresas 3D para en 1 x 6 - de centro de Wellmeadow en 3DHub

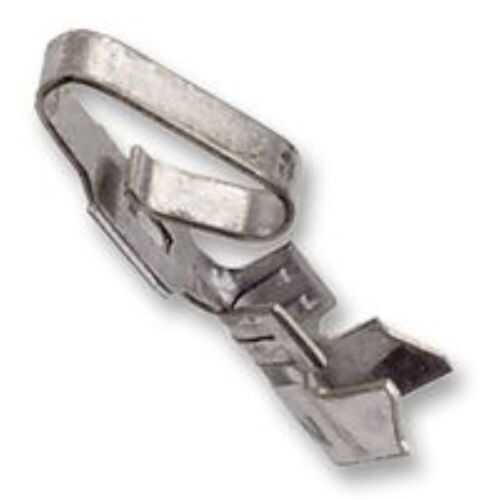

- 08-50-0106 MOLEX Crimpea x 100 de eBay - necesita 66
- Rojo y negro aislado multitorónico alambre 20 g - Maplin
- encogimiento del calor de 2,5 mm - Maplin
Así mucho poco me consiguió mi primer trabajo de nixie...
