Paso 13: Dummy brazo: el resto

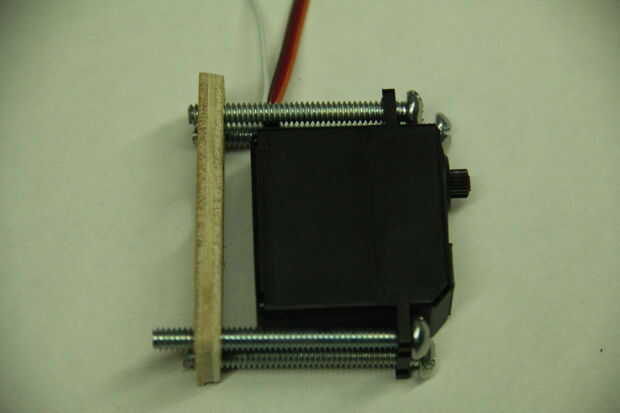

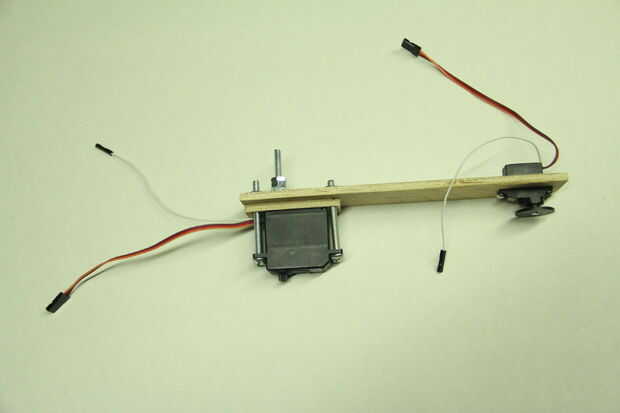

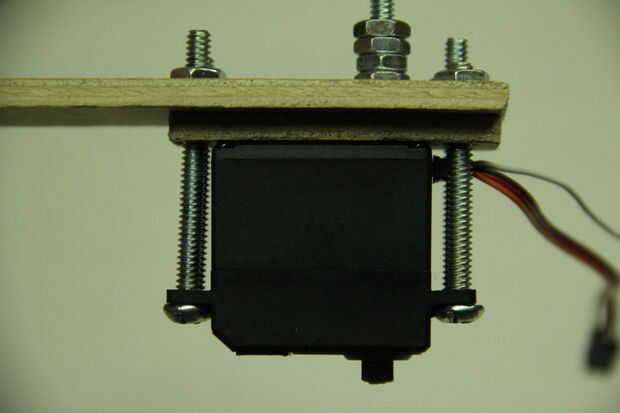

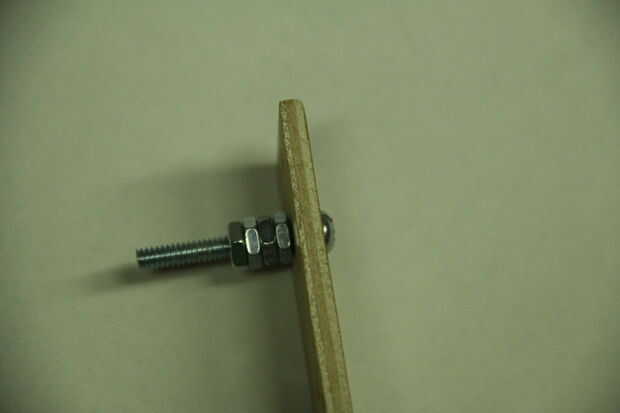

La segunda articulación

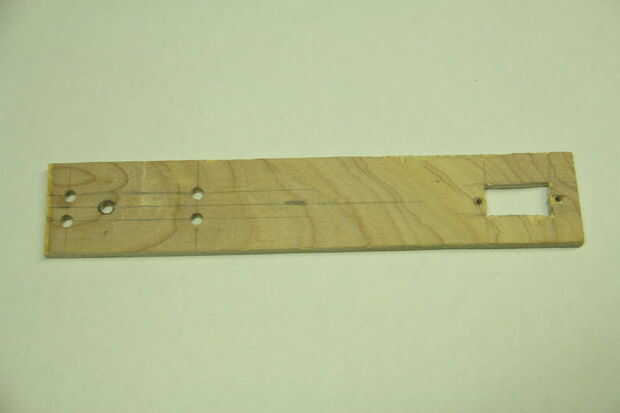

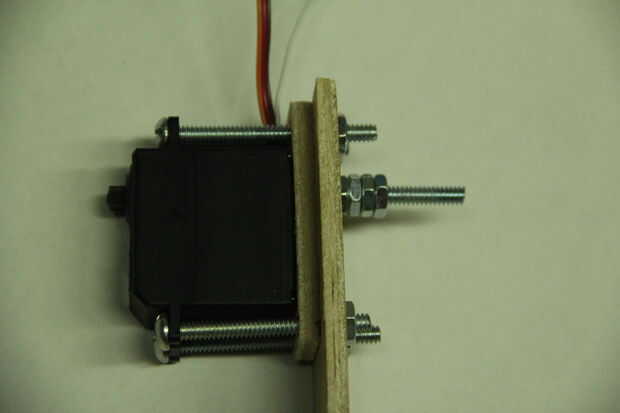

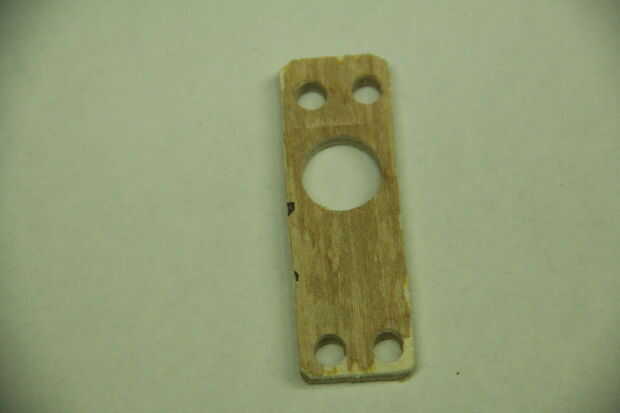

La segunda articulación no fue diferente de la primera junta. En este empalme usé el montaje mismo como el primer brazo. Puesto que este brazo iba a ser el controlador y el brazo real sería imitar este brazo, tuve que hacer lo más similar posible para que electrónica fueron fácil. Lo hice mi segunda articulación no fue diferente de la primera. Igual taladrar cuatro orificios en la madera contrachapada y a montar el servo de nuevo sobre él.
El accesorio

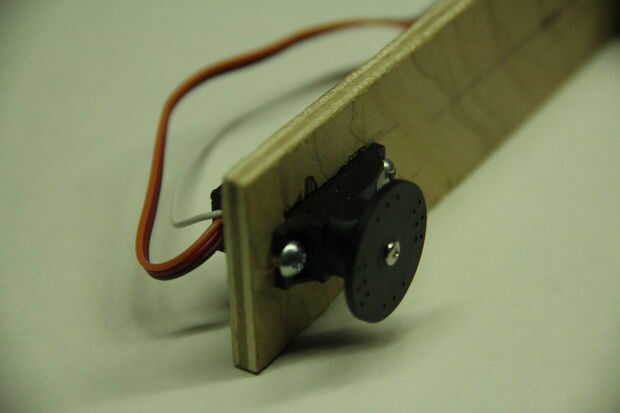

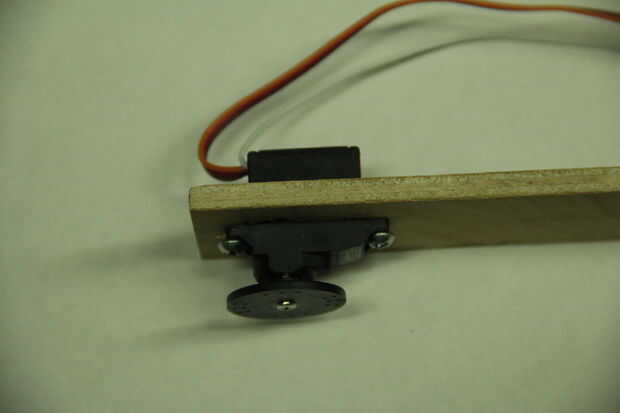

Esta fue la única parte del brazo de maniquí que iba a ser diferente. En el brazo real esta parte es un imán de electo y un micro servo. También tengo el micro servo montado pero porque no la necesito montar un electroimán ficticio sino un interruptor para controlar el encendido y apagado el imán. Decidí simplemente coloque el interruptor en otro lugar en el controlador y a montar el servo a la extensión con dos tornillos.

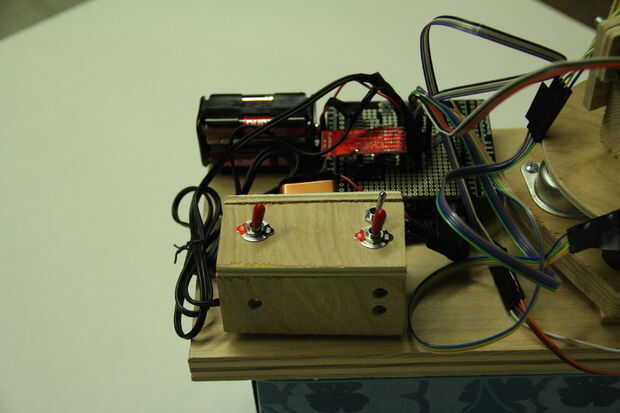

La caja del interruptor
Esto es donde pongo todos los interruptores para el control remoto. Tuve 2 interruptores de fuente de alimentación y un interruptor para mi imán electo montado aquí. Me aseguré que mi interruptor de imán electo no estaba cerca de los otros dos interruptores para evitar el accidente de apagar los interruptores de fuente de alimentación. Básicamente concluye la construcción mecánica del brazo ficticio.
