Paso 12: Proto-tornillo protector

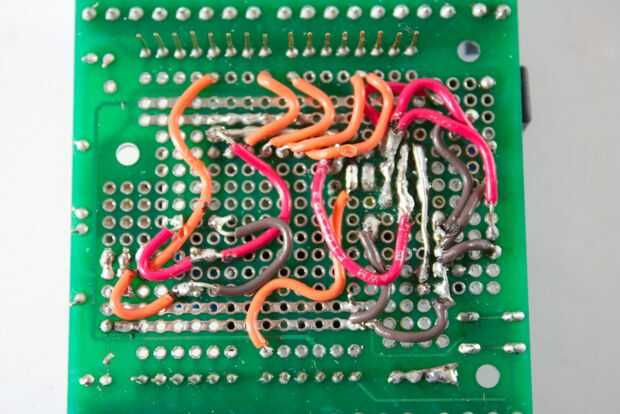

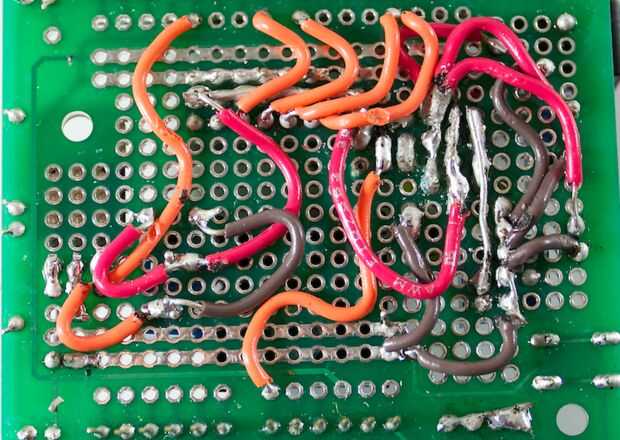

Además de los circuitos creados en los pasos anteriores, hay algunos otros componentes que tienen que ser montados en el escudo.
Las cabeceras de servo que utilizamos son mujeres como podemos utilizar cabeceras hombres echado a un lado doble para conectar el cable de servo a los encabezados. Es el lado más cercano a las terminales de tornillo.
Para fijar el voltaje de entrada tenemos la opción de un conector de barril C.C. o un terminal de tornillo. Cualquiera puede ser utilizada, y tener ambos permite buena flexibilidad para cualquier fuente de alimentación tenemos que ha conectado.
También tenemos un bloque de cortocircuito que puede permitir que la tensión fuera el LM317 como voltaje de Arduino en. Mientras que este método funciona, se recomienda utilizar dos fuentes de alimentación que será más seguro para tu Arduino.
Hay dos puntos de prueba en la placa que le permitirá probar el voltaje de entrada y la tensión por el LM317. Son muy útiles para la depuración, como puede conectar en un encabezado y use un multímetro para medir los voltajes.

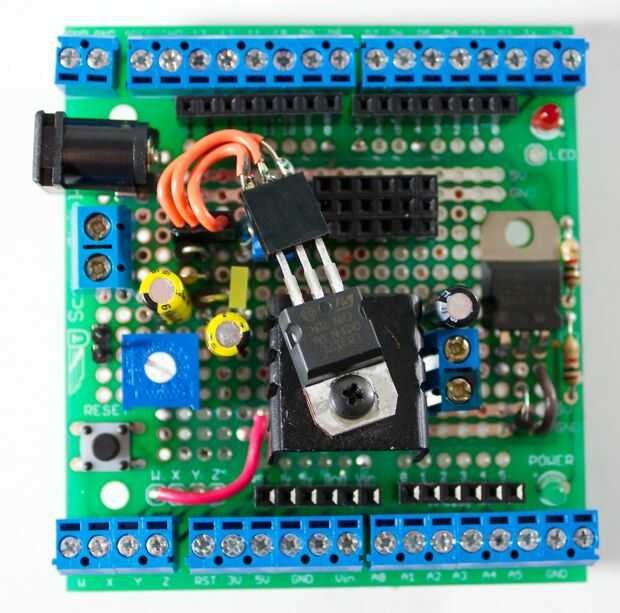

Hay un gran espacio en el tablero que usamos para colocar el LM317 y el disipador de calor. Puesto que el diseño debía ser modular con el LM317, utilizamos los cables para extender el LM317 a este espacio. Funciona bastante bien, es fácil quitar el LM317, pero permanece en su lugar y es capaz de disipar el calor.
