Paso 6: USB carga circuito paso 3:

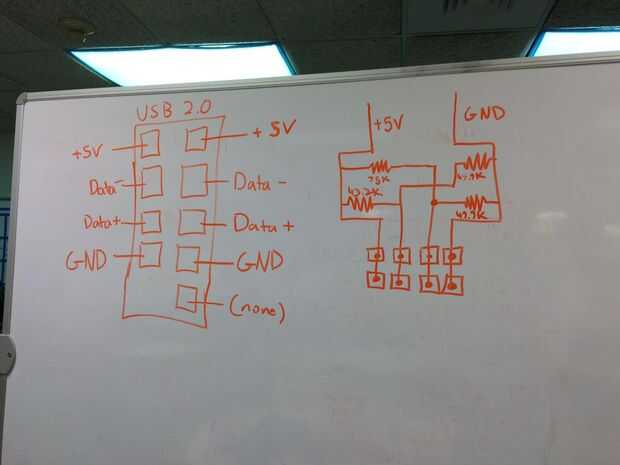

Para crear el circuito, se recomienda grabar los cables abajo en un pedazo de papel y cinta adhesiva las articulaciones. De esta forma puede editar fácilmente el circuito y soldar más tarde si quiere. Colocar los dos cables con cuatro secciones paralelo con 2-3 pulgadas de espacio entre ellos. Conecte las resistencias para cada uno de los cuatro parches pelados en medio de los cables como se muestra en el diagrama anterior. Conecte la resistencia k 75 en la parte superior izquierda, el k de 43,2 a la parte inferior izquierda y las resistencias de dos 49.9 k a las dos secciones de la derecha. Luego, conecte uno de los cables restantes al otro lado de la resistencia de la parte superior izquierda 75k y el otro cable a la resistencia k 49,9 en la parte superior derecha como se muestra arriba. Luego, cada uno de estos cables cruzar sobre la otra (sin hacer contacto en secciones peladas) y la sección de pelado en el medio alrededor de la resistencia en la esquina opuesta. El alambre a partir de la resistencia k 49,9 en la superior derecha envuelve alrededor de la resistencia k 43.2. El alambre a partir de la resistencia k 75 en la parte superior izquierda envuelve la resistencia k 49,9 en la parte inferior derecha. Ambos de estos cables deben entonces se alinean en la parte inferior del circuito paralelo a los otros dos cables al lado de ellos, como se muestra en la foto de arriba.
