Robot, conducido por el controlador de PS3 a través de Wifi y Arduino shield (10 / 16 paso)

Paso 10: Conectar el Arduino y controladores de motor

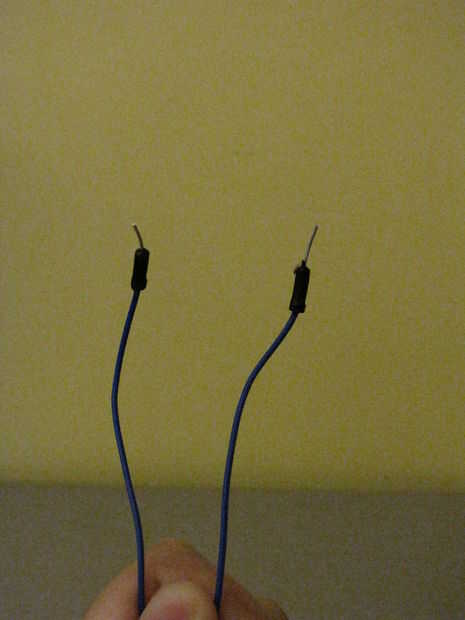

Find 8 new wires. No tienen que ser del mismo color o incluso seguir el código de colores que hemos utilizado, como puede mantener la pista de que cables van a que pin y motor.

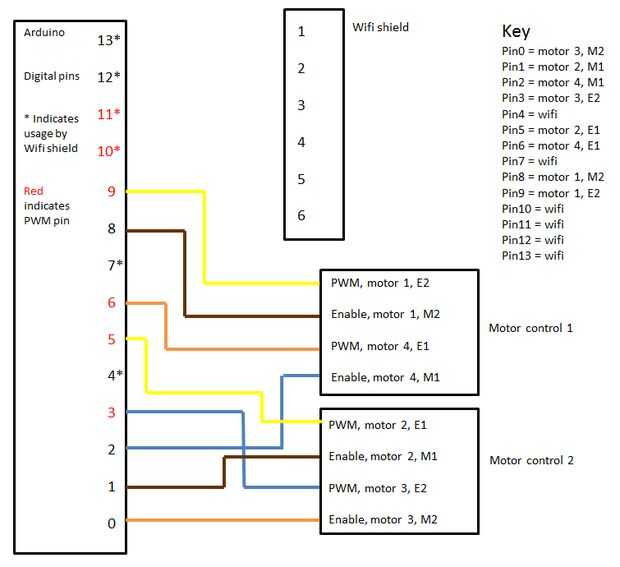

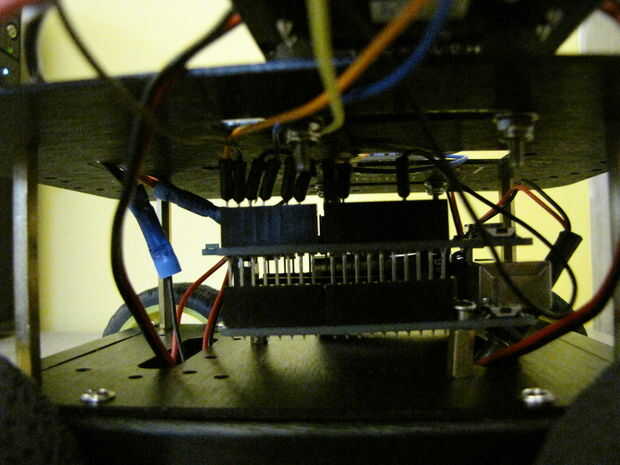

Conecte las clavijas a los WiFi protector y controladores de motor según el esquema anterior. Este paso puede ser un poco de un dolor, así que coge un par de pinzas y tener paciencia cuando los enhebrado hilos en el pequeño espacio entre el escudo de la Wifi y la cubierta superior.
