Robot, conducido por el controlador de PS3 a través de Wifi y Arduino shield (6 / 16 paso)

Paso 6: montar

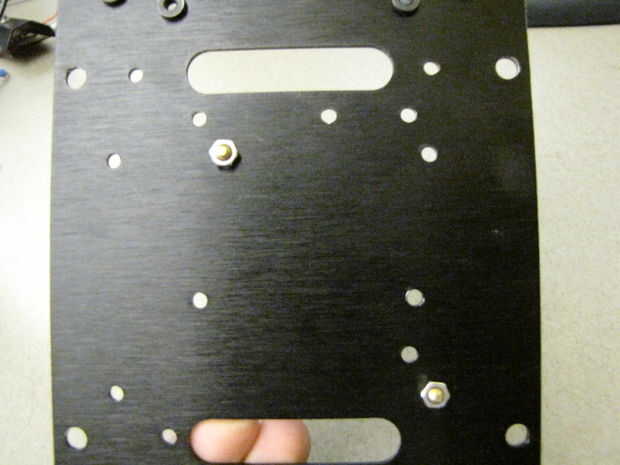

Encontrar la placa superior. Encontrar dos agujeros en la placa que se alinean con la placa Arduino. Encontramos que los agujeros previamente perforados en la placa superior sólo nos ha permitido colocar dos separadores en el Arduino debido a la posición de los orificios de la placa y los agujeros en el Arduino.
Dos de los separadores más cortos en el juego y colocarlos en los agujeros que está utilizando. Tomar dos tuercas y tornillos en los soportes desde el otro lado de la placa.

Tomar los paquetes de cables que tienes y meter los cables para los motores 1 y 2 y las líneas de energía a través del frente largo de la raja sobre la placa superior. Meter los cables para los motores de 3 y 4 por el largo de la raja en el otro lado de la placa superior. Tornillo en la placa superior.

* Antes de atornillarlo en el Arduino y el escudo de Wi-Fi, pruebe el código de Wifi incluido para asegurarse de que su Arduino puede establecer una conexión a la red que va a utilizar. El código está en paso 14.*

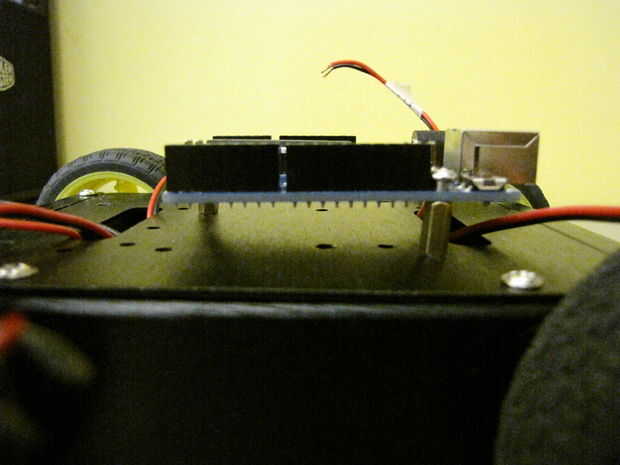

Dos de los tornillos y conectar el Arduino a los separadores. Luego la pila el escudo de Wifi en la parte superior el Arduino.
