Paso 6: Las conexiones del L293D
Tomar 5V y tierra de Arduino y conectarlos a los rieles 2 parte inferior del tablero, dando así una línea de 5V y tierra.
1,9,16 de pines del L293D a 5V.
4,5,12,13 de pines del L293D a tierra.
Motor izquierdo a pernos 3,6 L293D.
Motor derecho a clavijas 11,14 L293D.
Pernos de 2,7 (para motor izquierdo) del L293D para pines 9,8 en Arduino.
Pasadores de 10.15 (para motor derecho) del L293D a 10,11 pines de Arduino.

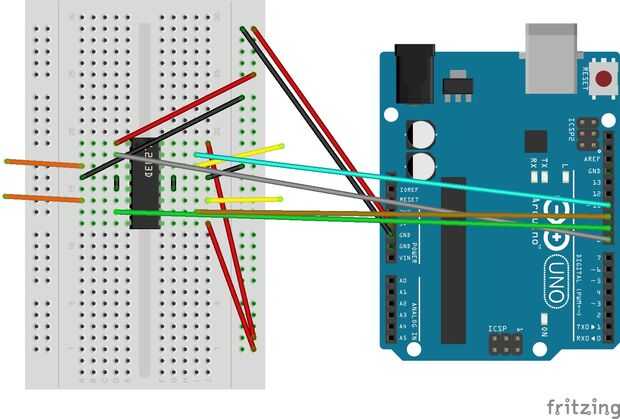

Consulte esquemas para más detalles.
Tenga en cuenta que en los cables amarillos esquemáticos representan el motor izquierdo y derecho los cables naranja.
